起重设备用带法兰安装式行走轮结构

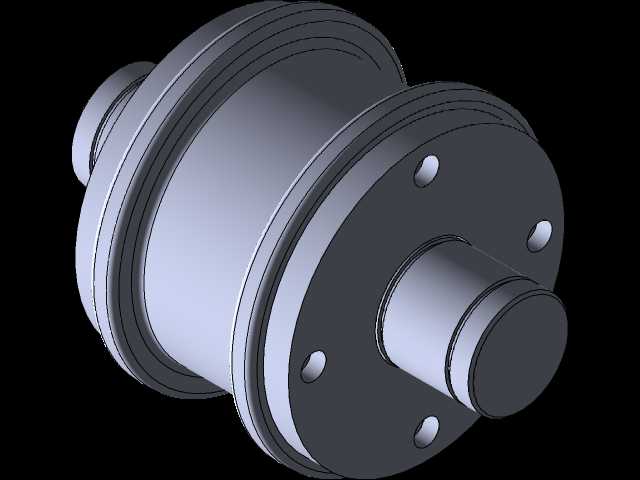

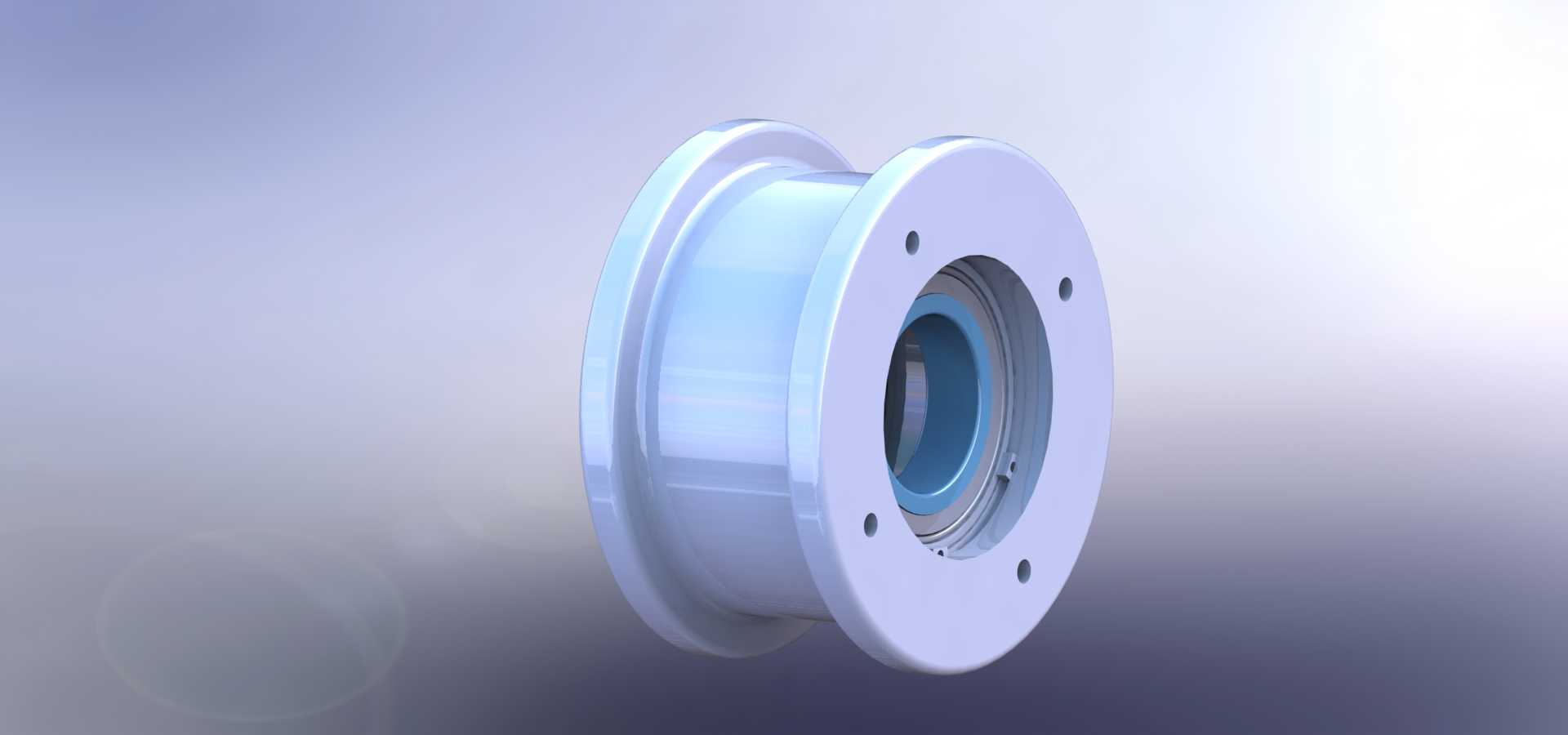

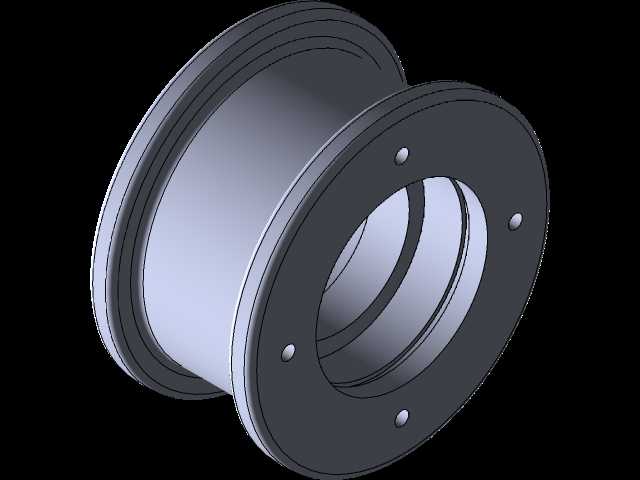

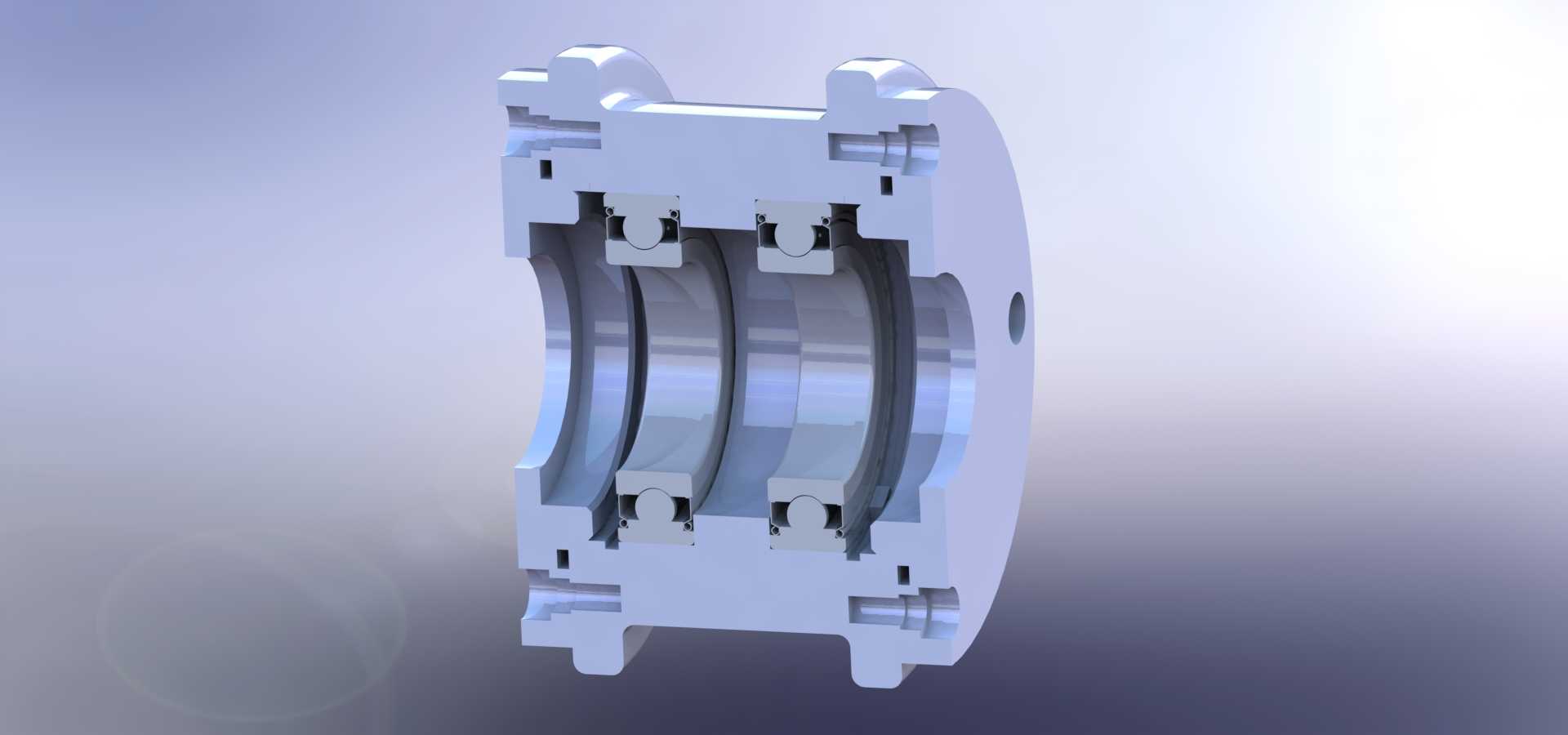

　　大幅降低了设备运维的停机时间。从结构受力角度来看，该轮体采用双轮缘设计，轮缘高度按照轨道适配要求做了合理取值，既可以在设备行走过程中起到导向作用，防止轮体脱离轨道面，又不会因为轮缘过高导致运行过程中与轨道侧面发生过度摩擦，增加行走阻力与轮缘磨损量。轮体的踏面采用圆弧过渡的锥面设计？不对，实际该轮踏面为适配平轨的圆柱面，踏面表面做了淬火硬化处理的结构预留，建模时已经考虑了热处理层的厚度余量，实际生产中踏面硬度可以达到HRC45-55，能够承受重载下的接触应力，减少长期运行后的踏面压溃、点蚀问题。轮体中心的通孔为轴承安装位，设计时预留了两个深沟球轴承或者圆锥滚子轴承的安装空间，中间的隔套台阶可以直接定位轴承内圈，不需要额外加工隔套零件，在桥式起重机、门式起重机、港口起重设备以及车间轻型天车的行走机构中，行走轮是直接承载整机自重与吊重载荷、将载荷传递至轨道面同时实现整机沿轨道方向位移的核心受力部件，本次呈现的带法兰安装式车轮结构，是中小吨位起重设备行走端梁上应用极为广泛的一种结构形式。不同于传统无轮缘、单轮缘的压装式车轮，该结构采用一体式法兰安装面设计，轮体与安装法兰为整体加工成型结构，省去了传统车轮需要额外配置轴承座、压装隔套、调整垫片的复杂装配流程，安装时仅需通过法兰端面上的六个均布安装孔，使用高强度螺栓直接与端梁的行走支架端面贴合锁紧即可，装配公差更容易控制，后期维护更换时不需要拆解整个端梁的传动链，仅需拆除连接螺栓就能完成轮体的整体更换，

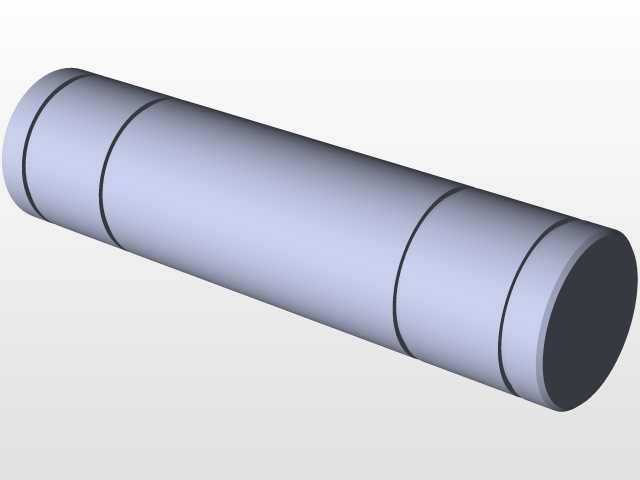

　　轴承安装完成后可以通过端盖压紧，实现轮体相对于固定心轴的顺畅转动，心轴穿过中心孔后直接固定在法兰端的支架上，受力路径为：轨道面接触反力通过踏面传递到轮体本体，再通过轮体内部的辐板结构传递到中心轴承位，再通过轴承传递到固定心轴，最后通过法兰连接面传递到设备端梁，整个受力路径短，应力集中点少，辐板部分采用等强度设计，在保证整体刚性的前提下尽可能减少了不必要的材料冗余，降低轮体自身的转动惯量，减少行走驱动电机的启动负载。从安装边界尺寸来看，法兰端面的外径大于轮体轮缘的最大外径，安装时法兰端面完全贴合在支架的加工面上，六个安装孔围绕中心轴承孔呈正六边形均布，孔位的位置度公差在建模时已经按照GB/T 1800.2的IT7级精度做了约束，

　　能够保证安装后轮体的中心面与轨道中心面完全重合，避免出现啃轨现象。轮体的宽度尺寸适配常用的24kg/m、38kg/m起重钢轨，轮缘内侧的间距比轨道头宽度大10-15mm，预留了设备运行过程中轨道安装误差、结构变形带来的偏移量，防止轮缘与轨道侧面发生刚性卡滞。在实际应用场景中，这种一体式法兰车轮除了应用在常规的桥式起重机端梁上，还可以适配在电动平车、轨道式巡检小车、轻型龙门吊的行走机构中，尤其是在一些安装空间受限的场景下，不需要额外设计轴承座的安装支架，直接利用设备的结构梁端面作为安装基准，就能完成行走轮的固定，大幅简化了行走机构的整体结构设计。建模过程中，对轮体的所有过渡圆角都做了应力释放处理，尤其是法兰与轮体辐板连接的位置、

　　轴承孔与辐板连接的位置，都采用了R3-R5的圆角过渡，避免热处理以及重载受力时出现应力集中导致的开裂问题。轮体的非配合面都做了拔模斜度的预留，如果采用铸钢工艺生产，可以直接实现模样的顺利起模，不需要额外做过多的后期机加工，仅需要对踏面、法兰安装面、轴承安装孔、安装孔端面进行精加工即可，能够有效控制生产加工成本。另外，该结构的密封结构也做了集成化设计，法兰端的台阶位可以直接安装骨架油封，防止轴承腔内的润滑脂泄漏，同时阻挡外部的粉尘、铁屑进入轴承内部，延长轴承的使用寿命，适合在车间、货场、港口等多粉尘的作业环境下长期使用。在进行三维建模时，所有的配合尺寸都按照实际装配公差做了参数化关联，设计人员只需要修改额定载荷参数，就能自动调整轮体直径、法兰厚度、安装孔孔径、中心轴承孔尺寸等核心参数，快速衍生出不同载荷等级的同系列车轮结构，大幅提升系列化产品的设计效率。需要注意的是，这种结构的车轮在安装时必须保证法兰结合面的平面度公差不超过0.1mm，否则会导致轮体安装后出现偏斜，运行过程中出现踏面偏磨、轮缘异常磨损的问题，连接螺栓需要采用8.8级以上的高强度螺栓，并且按照规定的扭矩值进行对角紧固，防止运行过程中螺栓松动导致轮体脱落。
