五辐轻量化汽车铝合金轮毂结构设计

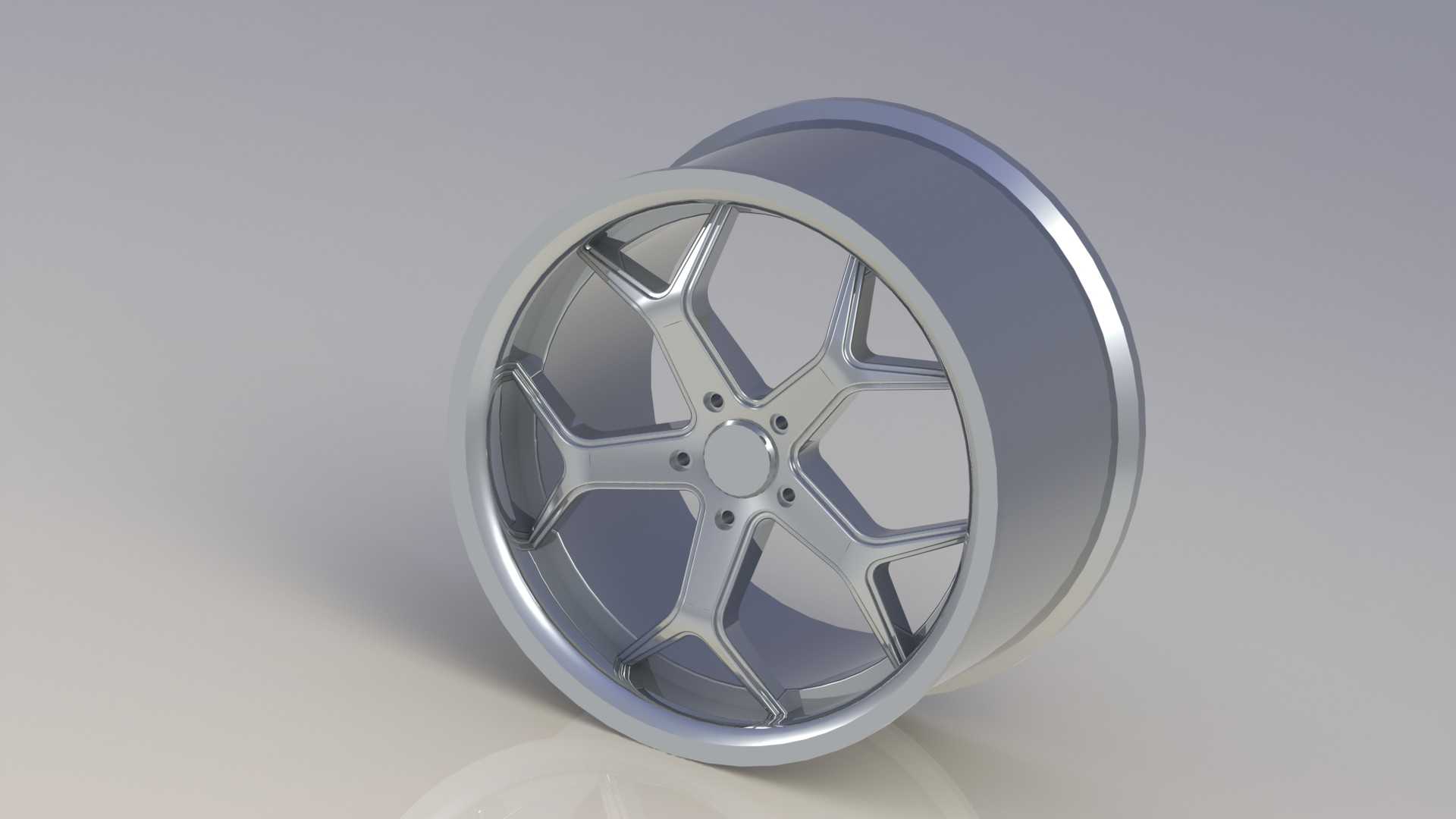

　　这款轮毂采用五辐分叉式结构设计，核心面向民用乘用车改装与配套场景，在日常城市通勤、城际高速行驶的常规工况下，可同时满足承载需求与外观升级诉求。从结构受力逻辑来看，五辐布局的辐条采用等强度变截面设计，辐条靠近轮心安装盘的位置截面厚度更大，向轮辋边缘延伸时逐步收窄，这种设计能够在保证辐条整体抗弯、抗扭强度的前提下，尽可能削减非受力区域的材料冗余，实现簧下质量的降低——对于乘用车而言，簧下质量每降低1kg，带来的操控响应提升效果相当于簧载质量降低5-8kg，这也是该结构在改装市场长期受欢迎的核心原因。

　　轮心安装区域采用标准的五孔螺栓布局，安装面设计有平整的贴合止口，能够与车辆轴头端面完全贴合，避免安装后出现端面跳动导致的高速抖动问题；螺栓孔周边做了局部加厚处理，分散螺栓锁紧时的压应力，防止长期使用后安装孔出现应力变形。PCD节圆直径、中心孔直径的参数边界严格适配主流A级、B级家用轿车的轴头规格，安装时无需额外加装变径圈即可保证同轴度，降低后期行驶的抖动风险。轮辋部分采用深槽式结构，符合乘用车无内胎轮胎的装配标准，轮辋边缘的凸峰设计能够在轮胎充气后卡紧胎圈，即使遇到轮胎瞬时失压的极端情况，也能避免轮胎与轮辋发生脱开，提升行驶安全性；轮辋的轴向宽度、直径尺寸匹配常规17-18寸民用轿车轮胎规格，ET偏距设置在35-45mm区间，安装后轮面与翼子板基本齐平，既不会因为偏距过小导致轮距过宽蹭到翼子板内衬，也不会因为偏距过大让轮圈陷入轮拱内部影响视觉效果。

　　从设计建模的细节来看，所有辐条与轮辋、辐条与安装盘的连接位置都做了大半径圆角过渡，避免直角结构带来的应力集中问题，在车辆经过颠簸路面、辐条承受冲击载荷时，应力能够顺着圆角平滑分散，不会在连接位置出现应力峰值导致辐条断裂。轮辋的气门嘴孔位置设置在两辐条之间的空缺区域，安装气门嘴时不会与辐条产生干涉，后续充气、胎压监测模块的安装维护都有足够的操作空间。表面处理预留了抛光、电镀、烤漆的工艺余量，模型的曲面曲率连续达到G2级别，加工后不会出现曲面棱线错位、反光不均的问题，能够满足外观件的表面质量要求。

　　实际装车场景中，这款轮毂的动平衡余量设计控制在5g以内，建模时就对整个轮体的质量分布做了对称校核，辐条的分叉结构不仅是外观造型需求，更能在辐条之间留出足够的刹车系统散热空间，长距离下坡、连续制动时，刹车卡钳与刹车盘产生的热量能够顺着辐条之间的空隙快速流通散出，避免制动系统因为温度过高出现热衰减。轮辋的内侧设计有标准的平衡块安装槽，粘贴式平衡块可以完全嵌入槽内，不会因为高速行驶的气流冲击出现脱落，也不会突出轮辋内侧刮蹭到刹车卡钳。整体结构没有多余的复杂曲面，无论是采用低压铸造还是锻造工艺生产，都能顺利实现拔模，模具结构简单，量产时的成品率能够得到有效控制，不会因为结构设计问题导致生产环节出现大量缩孔、冷隔等铸造缺陷。
