工业用关风卸料旋转瓣膜结构设计

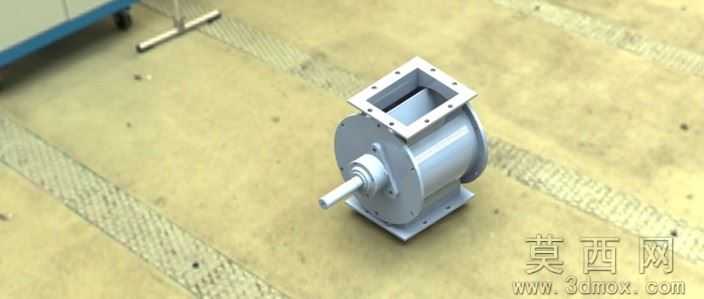

本模型为工业气力输送系统配套的旋转卸料瓣膜设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工装配公差要求，对各部件的配合间隙做了精准约束。整体结构分为上部方形进料法兰接口、中部圆形叶轮腔体、下部安装底座以及侧部伸出的传动轴端四个核心部分，上部法兰预留了均匀分布的螺栓安装孔，可直接与上游料仓或输送管道实现密封对接，法兰与腔体过渡段做了圆弧导流处理，避免物料卡滞残留。中部腔体为圆柱形密封容腔，内部适配多格旋转叶轮结构，叶轮边缘与腔体内壁保留极小的均匀间隙，既保证转动顺畅又能实现上下腔的气压隔离，避免气力输送过程中出现漏气泄压问题。侧部传动轴采用阶梯轴结构设计，轴端预留了键槽安装位，可与外部减速驱动装置直接连接，轴与腔体衔接处设计了密封安装槽位，可适配填料密封或机械密封结构，防止物料粉尘从轴端溢出。下部底座为带安装孔的平板支撑结构，通过螺栓可将整机固定在设备机架上，保证运行过程中的结构稳定性。渲染阶段采用金属哑光材质模拟设备实际的碳钢喷涂外观，对法兰加工面、轴端加工面做了金属光泽区分，场景采用柔和的工业车间环境光，多角度展示设备的外部结构与装配关系，清晰呈现各部件的连接逻辑与外形特征。设计过程中充分考虑了设备的实际使用场景，针对粉体、颗粒物料的卸料、关风需求优化了腔体容积与叶轮转速匹配关系，整体结构紧凑，安装维护便捷，可直接用于散料输送、除尘排灰、粮食加工等工况的设备选型参考与结构设计验证，模型各部件均为可编辑参数化特征，可根据实际输送量、接口尺寸需求快速调整参数生成适配规格。
