创意造型AA电池收纳盒结构设计

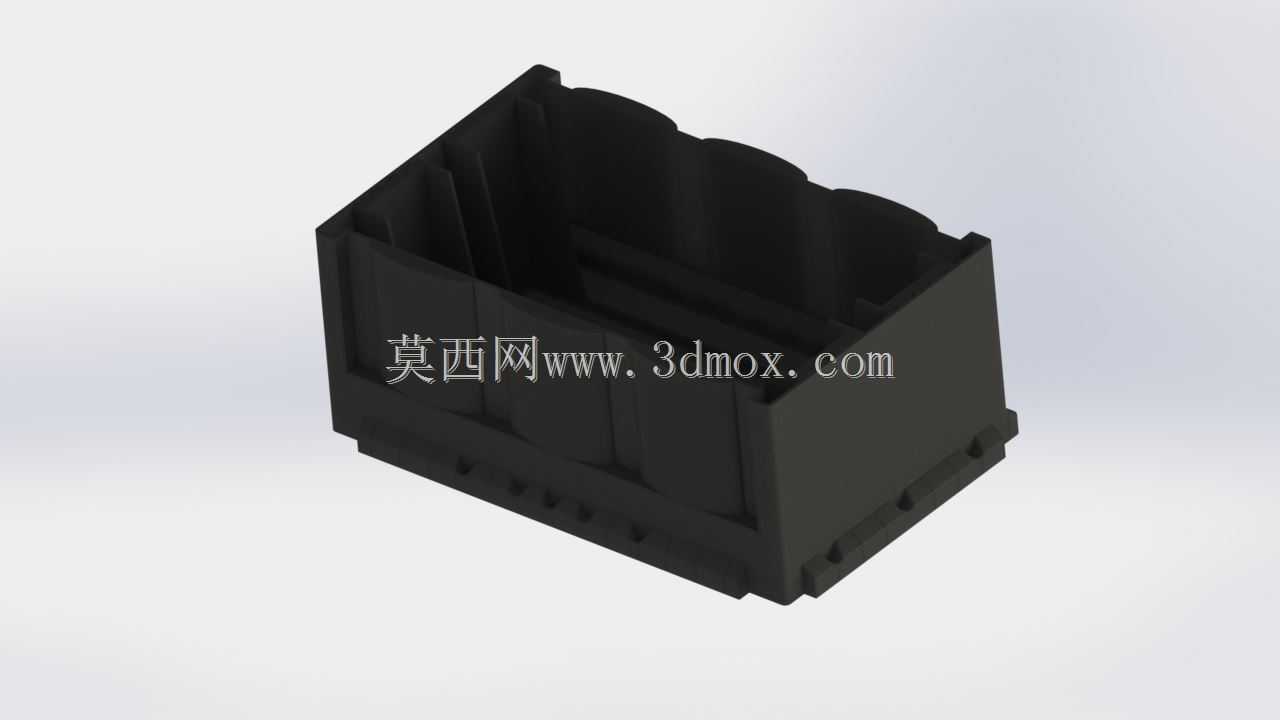

　　日常电子设备的供电场景中，AA规格干电池、充电电池的零散存放一直是容易被忽略的细节，不少从业者在做便携电子设备配套、户外作业工具套装设计时，都会遇到备用电池收纳规整度不足、携带过程中电极误触短路、电池外观辨识度低的问题，这款电池收纳结构的设计，正是瞄准这类实际使用痛点展开。从结构功能来看，该收纳件采用一体化盒体结构，内部设置四组独立的电池限位槽，单槽尺寸完全匹配AA电池的14.5mm标准外径、50.5mm标准长度，槽体侧壁做了0.3mm的微凸筋设计，电池装入后依靠筋位的轻微过盈配合实现固定，不会因为携带过程中的晃动、倒置出现电池滑出的情况，同时槽体底部预留了0.8mm的透气间隙，避免密封环境下电池漏液积存腐蚀盒体与电极。

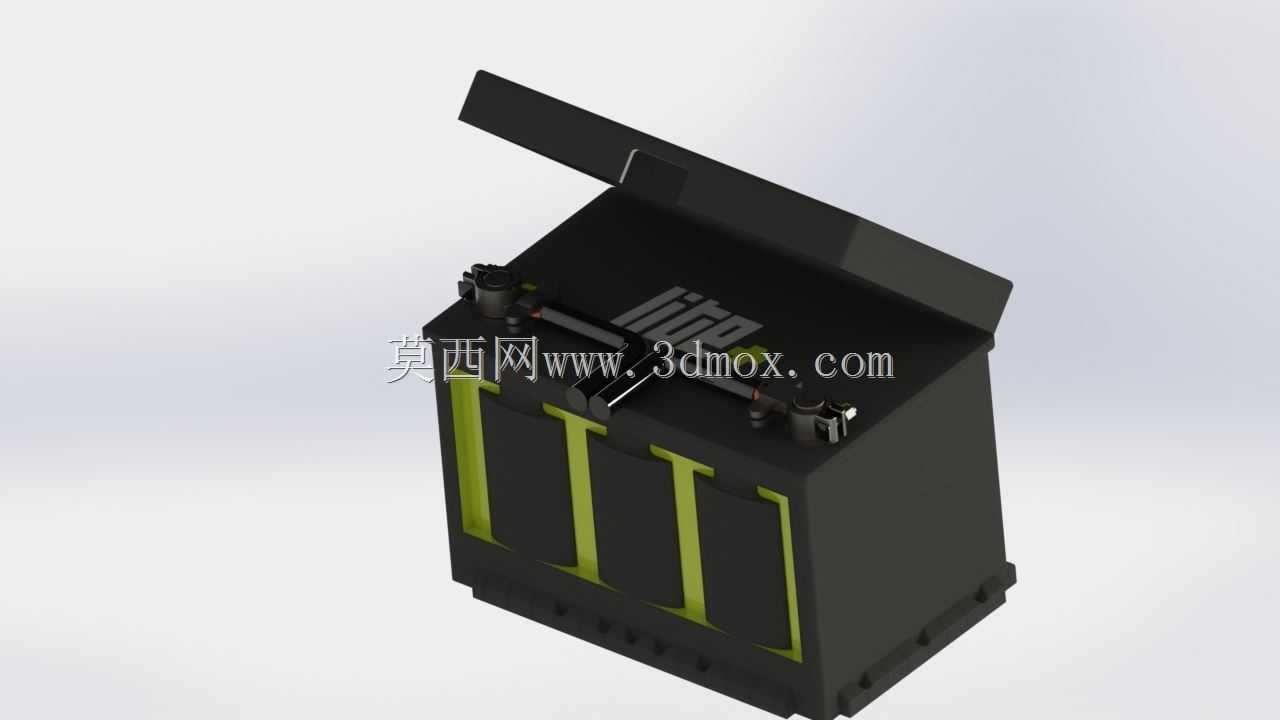

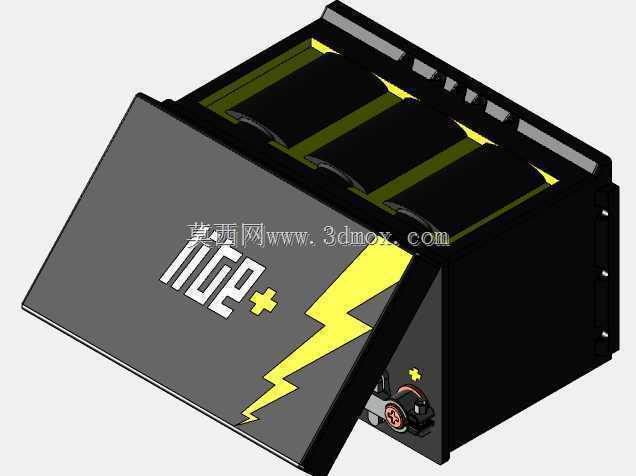

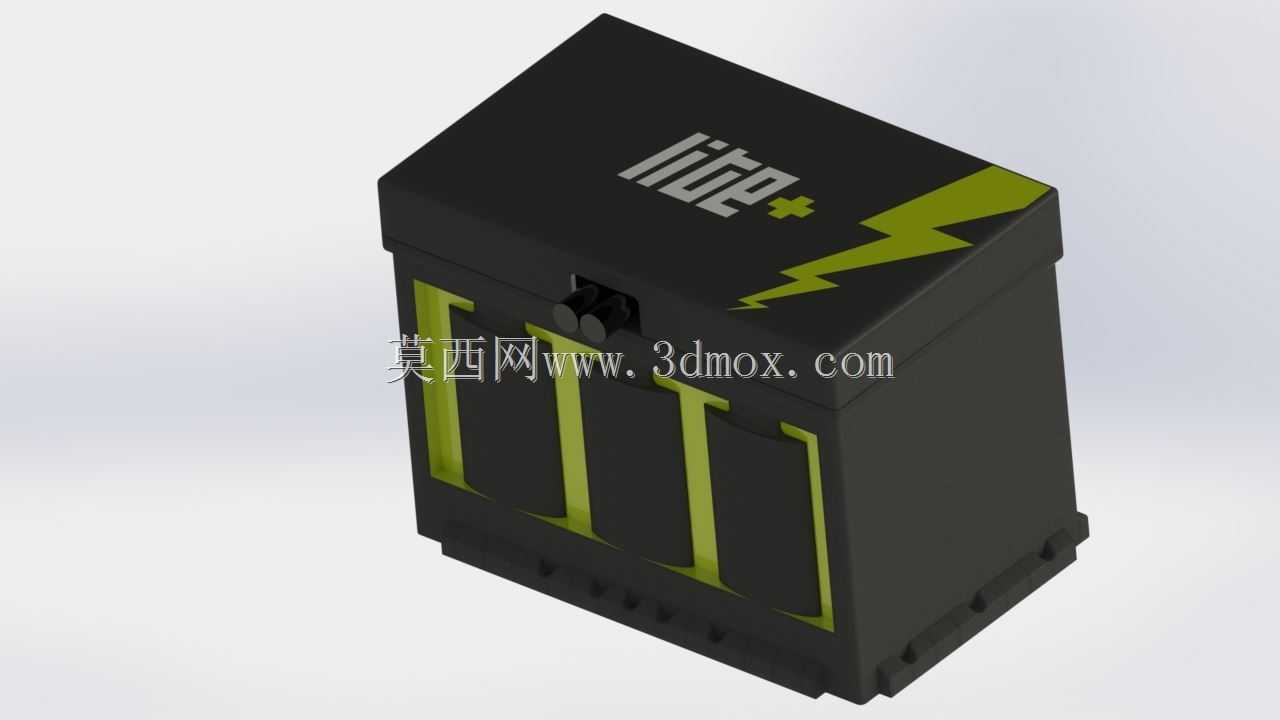

　　盒盖部分采用卡扣式连接结构，在盒体顶部设置了两组隐藏式卡扣位，扣合后配合面的间隙控制在0.1mm以内，既可以实现可靠的闭合锁定，也能在需要取放电池时通过侧边的抠位轻松开启，不需要额外设置锁扣零件，减少了装配零件数量，降低了整体结构的故障率。外形设计上，盒体整体采用类电池的方正造型，顶面做了闪电标识与品牌字符的凹凸纹理，一方面提升了外观辨识度，让使用者可以快速从工具包、物料盒中识别出电池收纳件，另一方面凹凸纹理也增加了盒体表面的摩擦力，手持开启盒盖时不容易打滑。盒体侧壁做了三段式内凹的防滑槽，既可以减轻整体结构的重量，也能在堆叠存放时提供一定的限位作用，多个同规格收纳盒叠放时不会轻易滑落。从安装与适配边界来看，

　　该收纳件的整体外轮廓尺寸控制在62mm52mm75mm范围内，可以轻松放入常规的工具包侧袋、设备配套收纳箱的隔层中，不会占用过多的储物空间，盒体所有边角都做了R2的圆角处理，没有尖锐的棱角，携带过程中不会刮蹭包内的其他线材、设备外壳。结构设计过程中，优先考虑了常用工程塑料的注塑成型工艺可行性，所有侧壁的拔模斜度设置为1.5度，卡扣位置做了加厚的加强筋处理，避免反复开合过程中出现卡扣断裂的问题，盒体壁厚均匀控制在2mm，没有出现壁厚突变的位置，注塑生产时不容易产生缩痕、翘曲等成型缺陷，不需要额外做特殊的模具结构就能实现批量生产。实际应用场景中，这类收纳结构既可以作为民用消费电子的配套配件，搭配充电电池套装面向普通消费者售卖，

　　也可以作为工业现场便携检测设备、户外作业仪器的备用电池收纳配件，规整存放备用电池，避免零散电池在工具箱内与金属工具接触造成短路风险，同时统一的收纳造型也方便做物料盘点，快速确认备用电池的数量与状态。不同于常规的透明塑料电池盒，该结构采用不透明的深色主体搭配亮色装饰条的配色方案，在工业现场使用时更耐脏，轻微的磕碰、划痕不会过于明显，适合在复杂的作业环境中长期使用，盒体内部没有设置额外的金属接触片，仅做物理收纳使用，不存在电路接触不良、电极氧化的问题，结构可靠性更高，使用寿命更长。在做结构验证时，针对盒体的卡扣寿命做了反复开合测试，在常规PA6或者ABS材质的前提下，反复开合超过1200次不会出现卡扣断裂、塑性变形导致的扣合松动问题，槽位的固定力测试中，电池装入后将盒体从1.2米高度自由跌落至水泥地面，盒内电池不会出现滑出、脱落的情况，完全满足日常携带与工业现场使用的强度要求。
