卡车底部防护杠支架总成结构设计

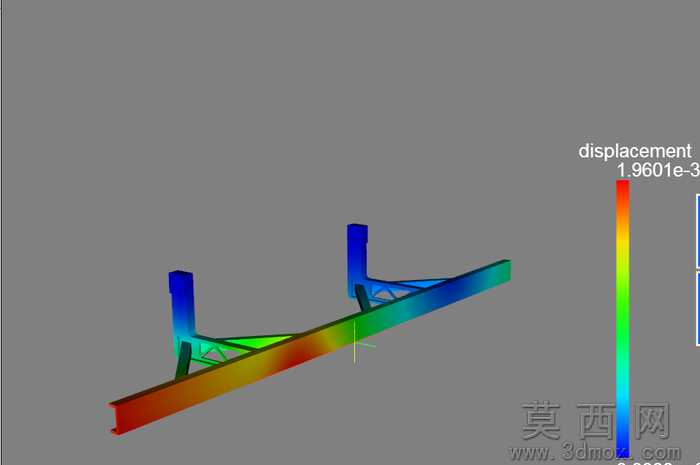

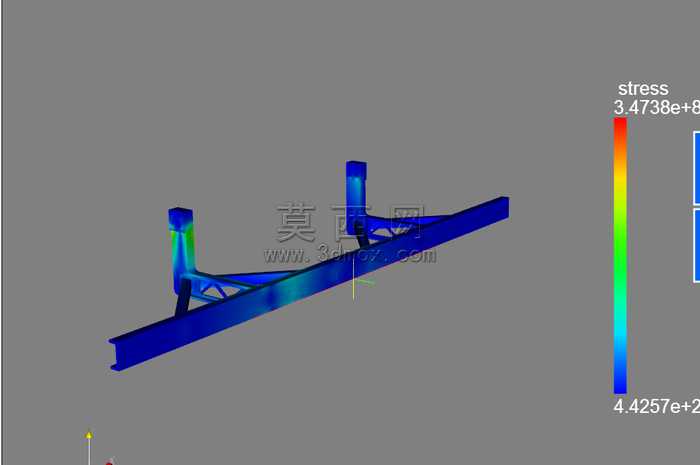

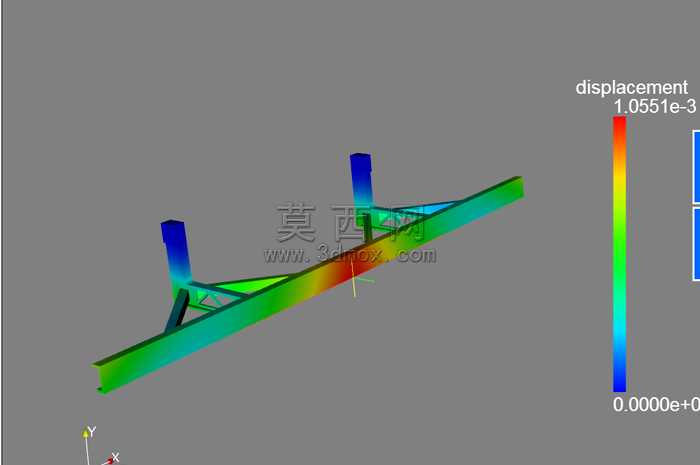

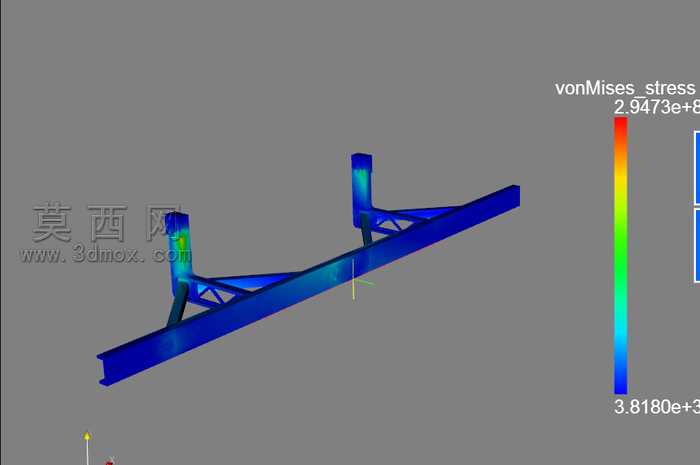

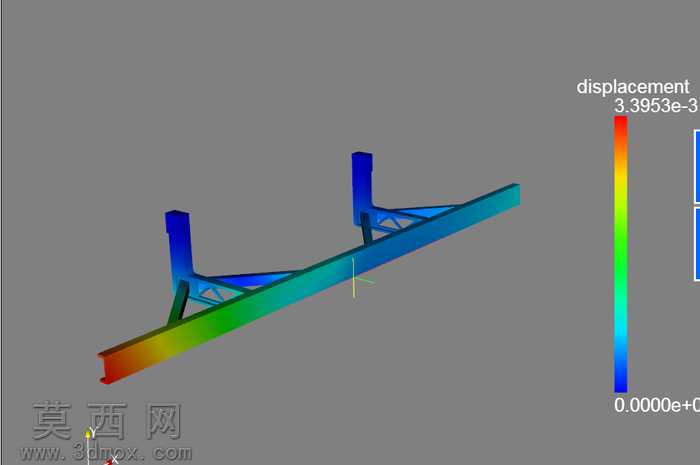

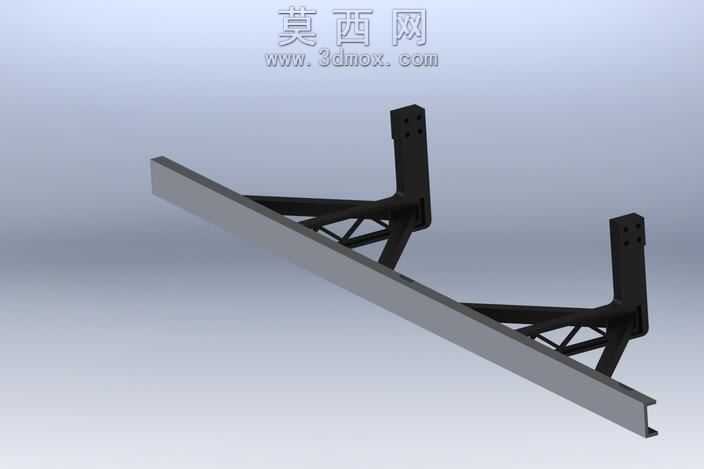

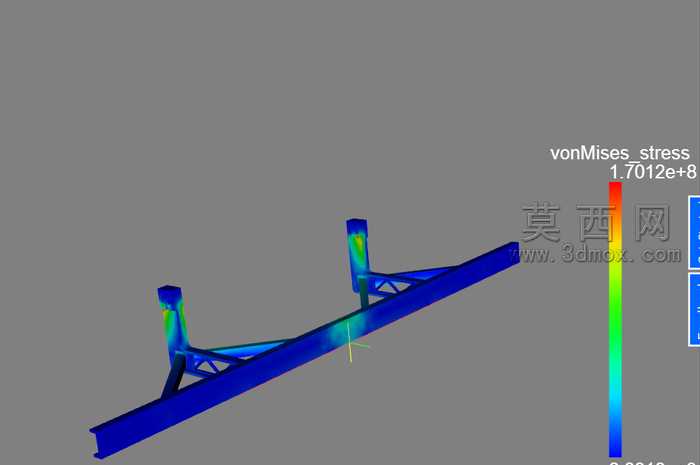

本作品为卡车底部防护结构的三维建模设计，整体采用三维参数化建模方式完成，从结构受力需求出发完成整体构型搭建。建模过程中首先确定主体防护梁的基础轮廓，采用等截面长条形型材作为主体承载构件，保证横向防护范围覆盖卡车底部对应防护区域，梁体厚度设定为10毫米，兼顾结构强度与轻量化需求。两侧的安装支架采用弯折成型的金属构型，支架上预留标准化安装孔位，用于与卡车底盘大梁实现可靠固定，支架与主防护梁之间增设三角斜撑结构，通过三角形稳定结构提升整体连接刚度，避免受力时出现结构变形。材质设定上，主体安装支架与斜撑结构采用黑色金属材质，模拟高强度钢材的表面质感，主防护梁采用镀铬金属材质，呈现光亮的金属铬表面效果，两种材质形成清晰的视觉区分，也对应实际产品中不同部件的表面处理工艺差异。渲染阶段采用柔和的均匀布光方式，清晰展现结构的轮廓层次与材质质感，金属表面的反光效果自然真实，能够直观呈现各部件的连接关系与结构细节。设计过程中针对不同受力工况完成结构强度校验，经测算结构整体重量为65.288公斤，在不同受力点位的压力承载表现均满足使用要求，其中P2点位最大承受压力294.73MPa，P3点位最大承受压力347.38MPa，其余点位最大承受压力170.12MPa，所有受力参数均在金属材料的许用应力范围内，能够满足卡车行驶过程中的底部防护需求，避免外部物体从底部卷入车体，同时可在低速碰撞场景下起到缓冲防护作用，保护底盘核心部件不受损坏。整体结构装配逻辑清晰，各部件之间的连接位置定位准确，无结构干涉问题，可直接用于后续的结构优化、工程出图或样件试制参考。
