重载型工业机器人机械臂结构设计

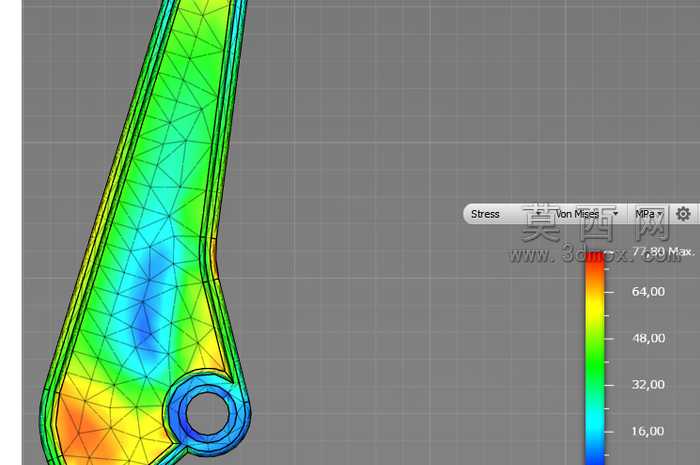

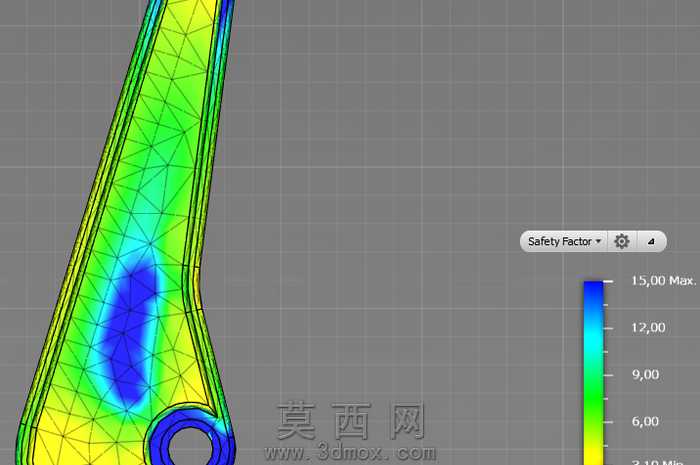

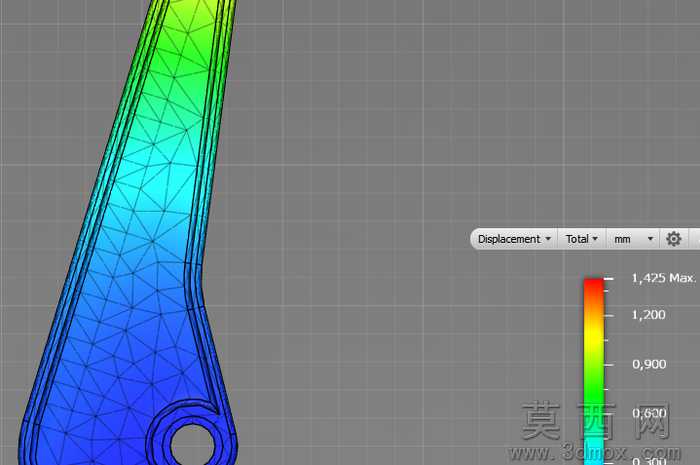

本作品为面向重载作业场景设计的机器人手臂构件，整体采用三维参数化建模方式完成全流程设计，建模阶段以实际受力需求为核心导向，先通过二维草绘勾勒出臂体的外轮廓走势，精准定位两端铰接孔的中心距与安装基准，再通过拉伸、倒角、圆角等基础特征命令生成实体初模，针对臂体的受力薄弱区域做了局部加厚处理，在铰接孔位置设计了一体化的衬套安装位，避免铰接转动时的应力集中损伤臂体主体结构。材质设定上选用高强度铸造合金钢作为臂体基材，渲染阶段为模型赋予了哑光深灰金属材质，添加了细微的磨砂质感与金属反光效果，还原真实工业铸件的表面质感，铰接孔内的销轴部分采用亮面金属材质，与臂体主体形成视觉区分，清晰展现构件的装配关系。结构设计层面，该手臂为单连杆式摆动臂结构，整体呈长条形变截面设计，从上端铰接端到下端铰接端，截面厚度随受力弯矩的变化做渐变处理，在保证整体结构强度的前提下尽可能去除冗余材料，实现构件的轻量化设计，经受力校核，该臂体额定承重下重量为37.3公斤，可承受最大压力77.8兆帕，安全系数达到3.19，最大位移变形量仅为1.425毫米，完全满足重载工业机器人的作业刚度与强度要求。设计过程中同步完成了装配干涉检查，确认臂体在全角度摆动过程中不会与相邻关节构件发生碰撞，铰接孔的尺寸公差按照通用机械配合标准设定，可直接适配标准规格的铰接销轴与轴承件，无需额外二次加工即可投入生产使用。渲染输出阶段采用了柔和的渐变背景布光，通过多角度光源投射凸显臂体的轮廓线条与结构细节，清晰展现臂体的曲面过渡与棱边处理效果，让观看者可以直观了解该手臂构件的整体形态与结构特征。
