日式传统武士刀卡塔纳三维结构设计

　　在冷兵器结构复刻、影视道具制作、文创产品开发以及传统工艺数字化留存的相关场景中，日式武士刀的结构还原一直是三维建模领域关注度较高的方向，这类模型既可以作为传统金属工艺研究的数字化载体，也能为影视道具生产、文创周边开发提供精准的结构参考，部分工艺复原类项目还会依托这类三维模型做传统锻造工艺的数字化模拟，拆解不同部位的受力特性与装配逻辑。

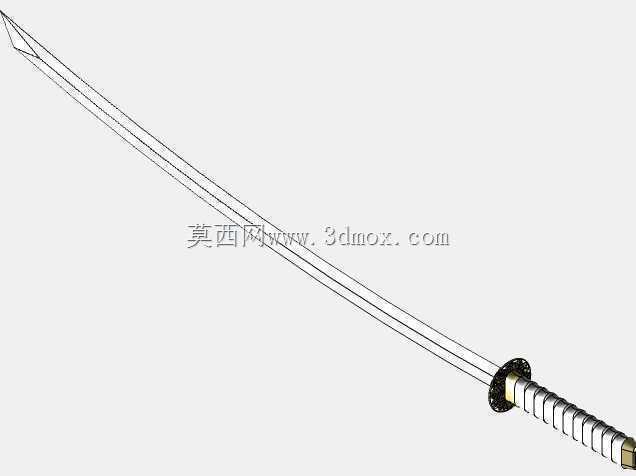

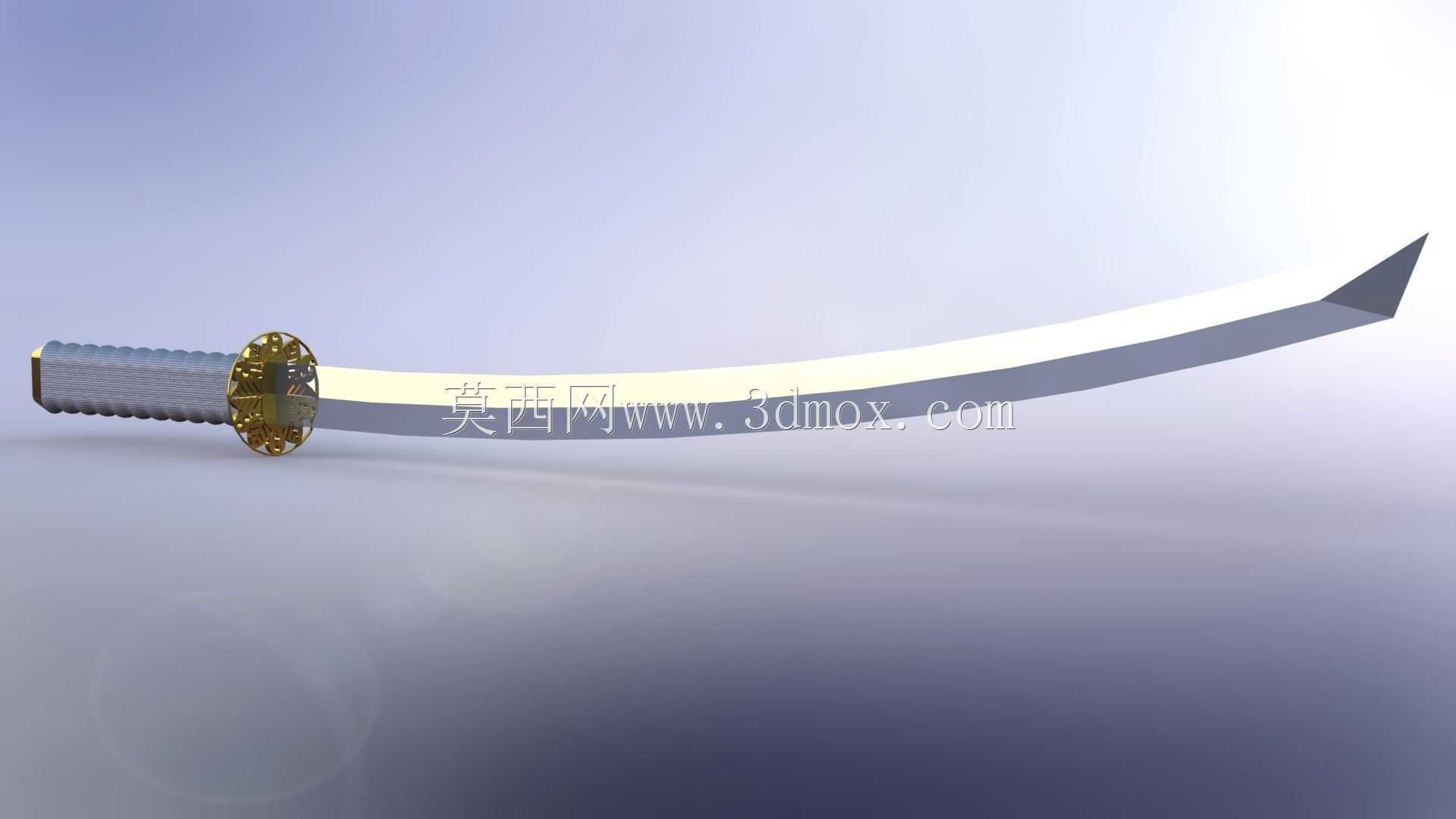

　　从结构设计的角度来看，这款卡塔纳的建模完全遵循传统武士刀的形制逻辑，刀身采用符合实战需求的弧形曲率设计，这种弧度并非单纯的视觉装饰，而是经过长期实战验证的结构优化：弧形刀身在劈砍过程中能够形成更顺畅的切削路径，降低刀刃接触目标时的阻力，同时分散接触瞬间的冲击力，避免刀身出现应力集中导致的断裂风险。刀身的厚度从刀背到刀刃呈现均匀的渐变过渡，刀背位置保留足够的结构厚度来保证整体刚性，刀刃区域则做薄化处理来保证切削锋利度，这种厚度变化在建模过程中需要严格控制曲面的连续性，避免出现厚度突变导致的结构薄弱点。

　　刀镡也就是护手部分的设计，采用了圆形带装饰纹理的结构，这个部件的核心作用是在使用过程中阻挡手部向前滑向刀刃，同时平衡整刀的重心位置，让整刀的重心落在刀镡前方靠近刀身的位置，提升持握时的操控手感。建模过程中刀镡与刀身、刀柄的配合间隙需要控制在合理范围内，既要保证装配时的贴合度，也要预留出实际生产中表面处理的公差余量，避免出现装配干涉的问题。刀柄部分采用了符合人体工学的握持造型，表面的缠绳结构做了凹凸纹理的还原，这种纹理一方面可以增加握持时的摩擦力，避免手部出汗打滑，另一方面也能缓冲劈砍时传递到手掌的反作用力，降低长时间持握的疲劳感。

　　从安装边界的角度来看，整刀的各部件装配遵循传统武士刀的嵌套逻辑：刀身的茎部插入刀柄内部，通过目钉固定，目钉的位置对应刀柄上的固定孔，装配时不需要额外的粘接或者焊接结构，依靠目钉的过盈配合就能实现刀身与刀柄的牢固连接，这种结构也方便后期的拆卸维护。刀鞘的内部型腔完全贴合刀身的弧形轮廓，型腔的尺寸比刀身外轮廓大0.2到0.3毫米，既可以保证刀身能够顺畅插入拔出，也能避免刀身在鞘内出现晃动，刀鞘的开口位置做了加厚处理，提升开口处的结构强度，避免频繁插拔导致的开口磨损变形。

　　在实际应用场景中，这类高精度的刀剑三维模型除了用于工艺研究和道具制作之外，还可以作为金属切削加工、3D打印的生产参考，不同部位的材质特性在建模时也做了对应的结构区分：刀身部分对应高碳钢材质的结构强度要求，刀镡对应铜质或者铁质装饰件的加工特性，刀柄缠绳部分对应柔性材质的形变特性，在做渲染或者工程仿真时，可以直接根据不同部位的结构特征赋予对应的材质参数，不需要再做额外的结构拆分。建模过程中所有的曲面都做了G2连续处理，避免出现棱角或者曲面褶皱，保证加工出来的实体部件表面光滑流畅，符合传统武士刀的外观质感。

　　针对不同的使用需求，模型的结构也预留了调整空间，比如可以根据实际使用场景调整刀身的长度、曲率以及刀镡的装饰纹样，不需要重新搭建整体结构，只需要修改对应部位的参数就能快速生成不同形制的武士刀模型，大幅提升同类型产品的设计效率。在做结构仿真验证时，刀身的应力分布主要集中在刀身中部靠近刀背的位置，这和传统锻造工艺中对刀身中部做重点淬火强化的工艺逻辑完全吻合，也从侧面验证了模型结构的合理性，能够为传统工艺的数字化研究提供准确的结构参考。
