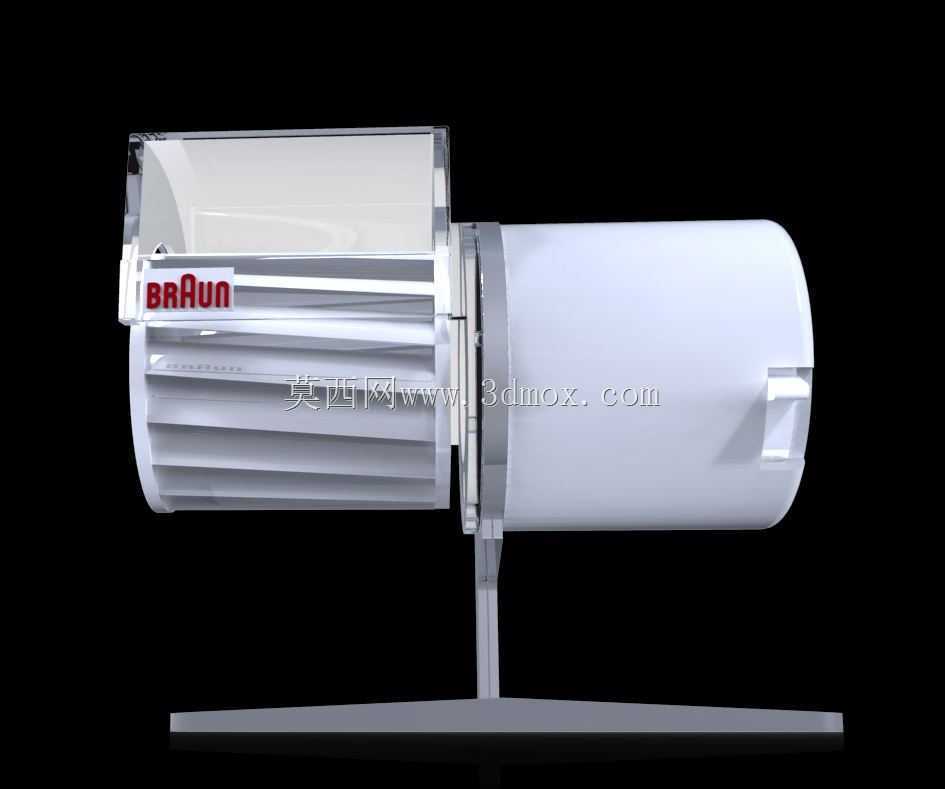

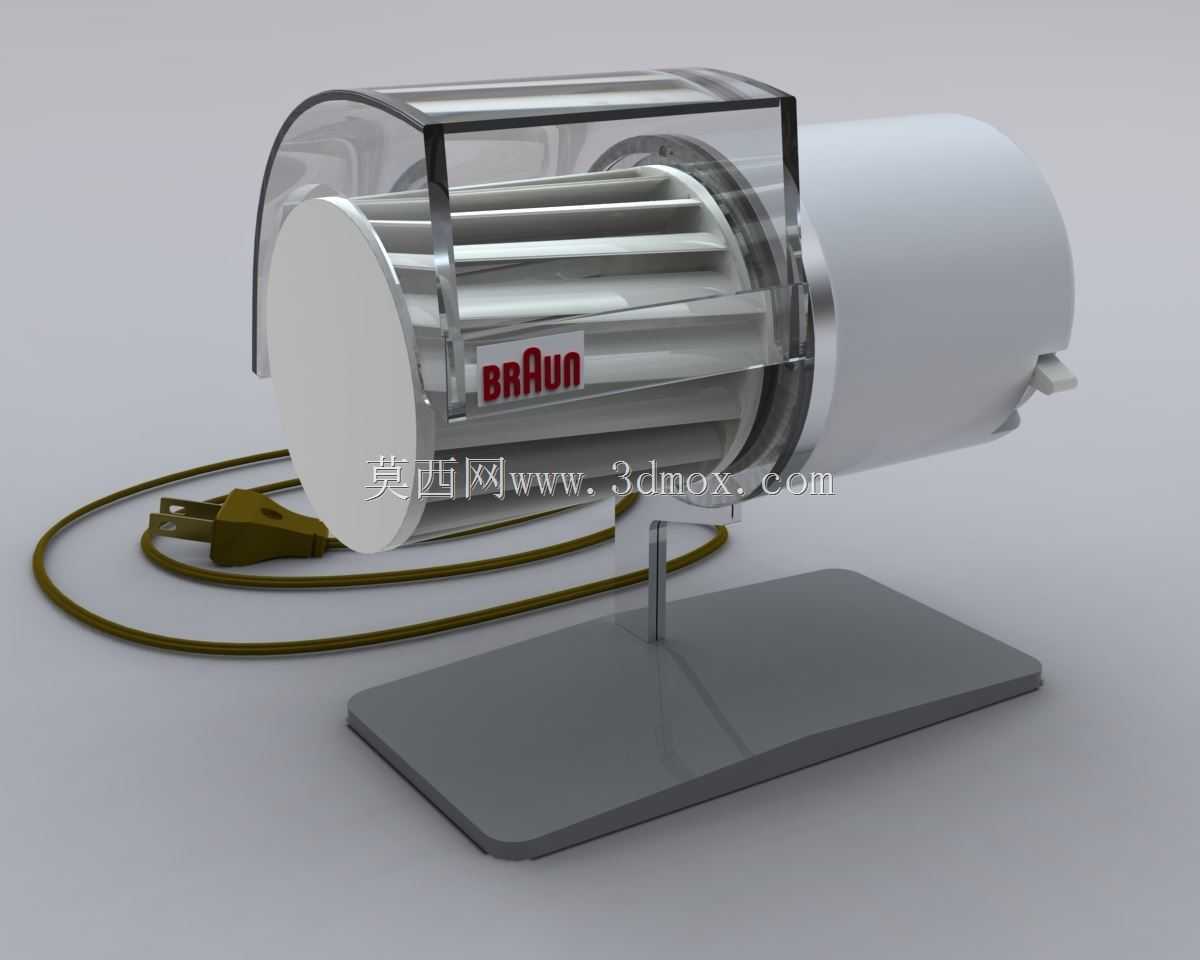

博朗HL-1复古台式吹风机结构复刻

　　这款复刻的台式吹风设备，最初的设计出发点是修复两台故障的同型号老款机型，原厂塑料壳体经过多年使用出现脆化开裂，原配的支撑底座断裂后无法找到替换配件，因此选择通过三维建模完成整套替换件的设计，适配原有功能组件的安装。从实际使用场景来看，这类台式吹风设备多用于桌面定点干发、局部加热烘干，相比手持吹风机解放了双手，在老式理发门店、个人桌面护理场景中都有特定使用需求，复刻的结构完全匹配原有设备的风道走向与发热组件安装位，不会改变原机的出风效率与加热范围。

　　设计过程中优先保证安装边界的匹配度，首先对原机残存的完好壳体进行尺寸测绘，确认风筒的内径尺寸与发热模组的固定孔位间距，前侧风嘴的卡扣位置完全沿用原机尺寸，保证原配的集风嘴、扩散风嘴配件可以直接通用。支撑底座部分重新做了加强筋设计，原机底座因为长期受力在立柱衔接处出现断裂，复刻时在衔接位置增加了3mm厚的三角加强筋，同时将底座的配重区域做了内凹设计，可以嵌入金属配重块降低整机重心，避免使用过程中出现倾倒。风筒外壳的散热槽位置完全对齐原机的发热区域，横向排布的散热槽既保留了原机的外观特征，也能保证设备长时间运行时的热量散出，不会因为壳体封闭导致内部温控器误触发。

　　外形设计上保留了原机的圆柱风筒加扁平底座的经典造型，风筒外侧的品牌标识区域做了下沉0.2mm的凹槽，方便后期粘贴标识或者做丝印处理，风筒与底座的衔接处采用了可转动的阻尼结构，转动角度范围覆盖0到90度，可以根据使用需求调整出风方向，阻尼力度设置为调整后可以自行固定角度，不需要额外的锁止旋钮，简化了结构的同时也保留了原机的外观简洁性。壳体的壁厚统一设置为2mm，适配3D打印的加工工艺，所有的转角位置都做了R1.5的圆角处理，避免打印过程中出现应力集中导致的开裂，同时也提升了手持接触位置的触感，不会有尖锐的棱角。

　　从功能适配的角度来说，整套替换件不需要对原机的电路、发热组件、风扇模组做任何改动，只需要将原有损坏的壳体拆除，把内部组件依次装入复刻的壳体中，通过原有的固定螺丝位即可完成组装，风筒前后端的防护网安装槽也完全匹配原机的金属网尺寸，组装后不会出现网罩松动或者缝隙过大的问题。开关位置的开孔尺寸与原机的船型开关完全匹配，开关按压的行程不会被壳体干涉，电源线的出线口位置做了圆角护边，避免长期使用过程中电源线被壳体边缘磨损，提升使用的安全性。

　　考虑到3D打印的加工特性，所有的结构都做了免支撑设计，风筒的圆柱面沿着轴向打印时不需要额外添加内部支撑，底座的加强筋结构也都设置在打印方向的垂直面上，打印完成后只需要简单去除底部的支撑 raft 即可进行组装，不需要做大量的后处理打磨。不同打印材料的适配性也做了考量，使用PLA材料打印时可以满足常温使用的强度需求，如果需要更高的耐热性能，可以更换为PETG或者ABS材料打印，所有的壁厚与结构强度都预留了足够的余量，不会因为材料更换出现安装尺寸偏差。

　　实际组装测试中，整套壳体与原机内部组件的配合间隙控制在0.1mm以内，组装后风筒转动顺畅，没有卡顿或者松动的问题，出风方向调整到任意角度都可以稳定保持，底座放置在平整桌面上时，即使风筒调整到最大前倾角度也不会出现倾翻，散热槽的通风量与原机壳体保持一致，连续运行20分钟后壳体表面的温度与原机壳体温度差值在3度以内，不会出现局部过热的问题。风嘴的卡扣配合松紧度合适，安装后不会因为出风的震动出现脱落，拆卸时也不需要过大的力度，日常更换配件的操作手感与原机保持一致。
