带帽状宝石与螺丝的钟表逃生轮桥

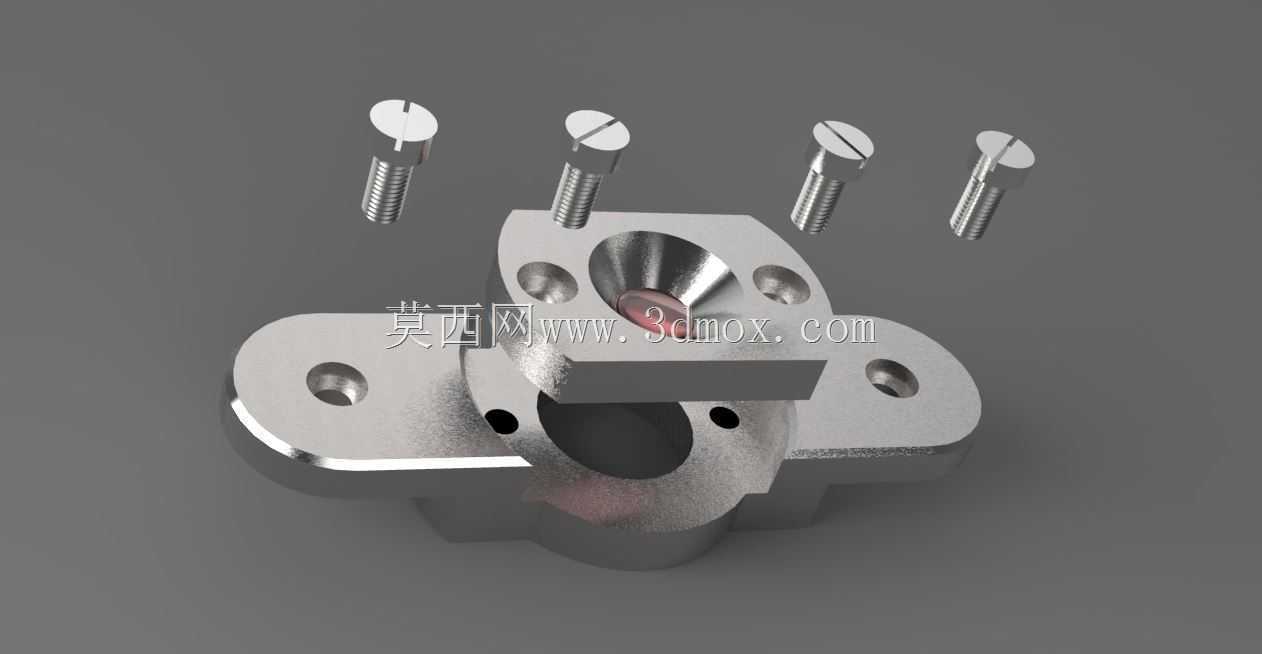

　　在精密机械钟表的机芯结构体系中，轮桥属于核心的夹板类支撑构件，这款逃生轮桥的设计完全围绕机械钟表擒纵机构的装配需求展开，区别于常规机芯夹板的平面支撑结构，其采用了分体式带安装耳的异形结构，主体基座预留了同轴的阶梯通孔，中心大孔用于避让逃生轮的轮轴回转空间，孔壁做了0.2mm的倒角处理，避免轮轴高速回转时与孔壁发生剐蹭，上方的锥形沉孔专门用于镶嵌帽状宝石轴承，宝石轴承的弧面与沉孔锥度完全贴合，装配后宝石端面高出基座平面0.15mm，既可以降低轮轴枢轴的转动摩擦系数，也能通过宝石的高硬度特性提升枢轴的耐磨寿命，长期运行也不会出现轴孔磨损导致的轮系偏摆问题。

　　两侧对称延伸的安装耳上各设置了一个沉头安装孔，孔位的同轴度公差控制在0.01mm以内，用于配合螺丝将轮桥固定在机芯主夹板上，沉头孔的深度刚好容纳螺丝的头部，装配后螺丝端面与安装耳表面齐平，不会突出表面干涉其他轮系的运动空间。基座靠近中心孔的位置额外设置了两个小直径的定位销孔，装配时可以先通过定位销与主夹板上的定位孔配合完成预定位，再锁紧固定螺丝，能有效避免装配过程中轮桥位置偏移，导致轮轴卡滞的问题。

　　配套的四颗一字槽固定螺丝采用了标准的微型精密螺丝规格，螺杆直径与安装孔的间隙控制在0.02mm以内，既保证装配时的顺畅度，也能限制轮桥的横向窜动，一字槽的槽宽与常用的钟表螺丝刀批头完全匹配，方便后期维修拆装。从安装边界来看，这款轮桥的整体横向跨度控制在12mm以内，纵向高度不超过4mm，属于典型的薄型精密机芯构件，不会占用过多的机芯内部空间，适配直径20mm以内的小型机械机芯，常见于便携款机械腕表、小型台式机械座钟的擒纵机构布局中。

　　设计过程中优先考虑了零件的加工工艺性，主体结构采用易切削的黄铜材质作为毛坯，加工时先通过数控走心机完成外形轮廓的粗加工，预留0.05mm的精加工余量，再通过精铣完成各个孔位与安装面的加工，表面做镀镍处理提升防锈能力与外观质感，宝石轴承采用过盈配合的方式压入锥形沉孔，压装时严格控制压入力，避免宝石出现碎裂。实际装配验证中，这款轮桥的支撑刚性完全满足逃生轮每分钟上万次的往复摆动工况，不会出现共振导致的走时误差，宝石轴承的润滑储油槽可以储存微量的钟表油，长期运行无需频繁补油，能有效降低机芯的维护频率。两侧安装耳的受力点经过了有限元仿真验证，在螺丝锁紧力达到额定值时，安装耳的变形量小于0.005mm，不会导致中心孔的位置偏移，保证轮轴的回转精度。
