带锁环计时记录仪用齿轮式推进推杆结构

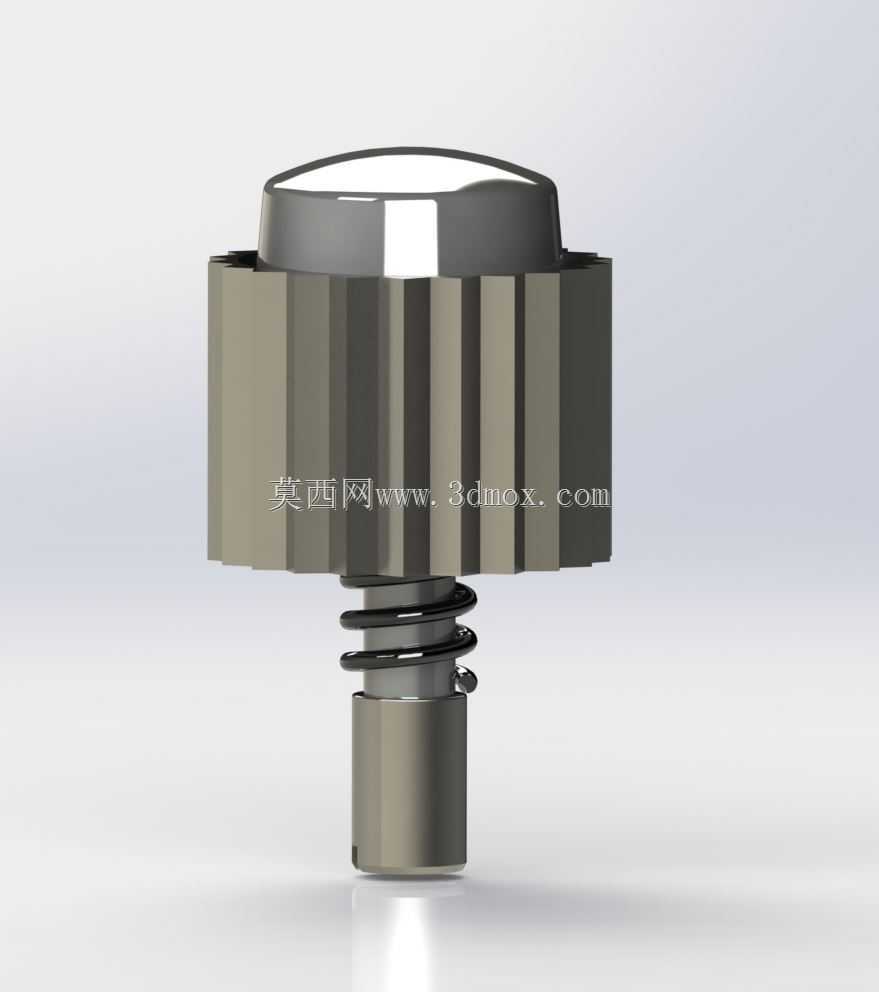

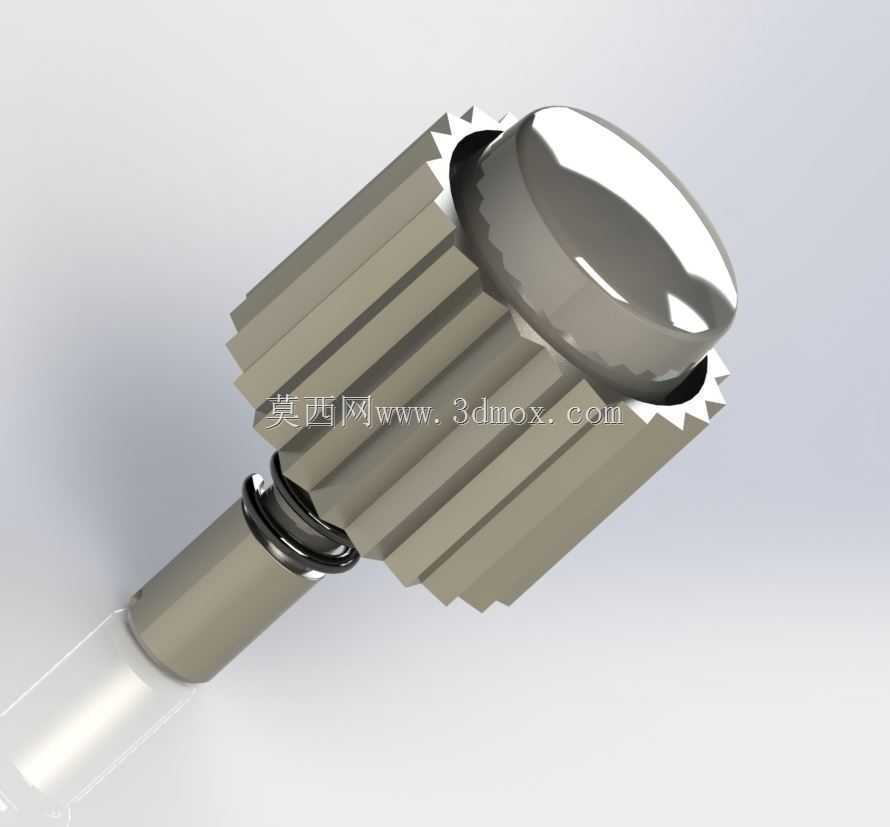

　　保证旋转动力输入时两者无相对滑动，不会出现传动空程。齿轮段内侧的复位弹簧腔，腔体内径比配套复位弹簧的外径大0.2mm，给弹簧压缩、复位过程留出足够的径向活动余量，避免弹簧伸缩时与腔壁摩擦产生卡涩，弹簧预压量设计为总压缩行程的15%，保证推杆推进到位后能提供稳定的复位推力，不会出现回弹无力或者过位撞击的问题。靠近一字驱动端的锁环安装槽，槽宽尺寸按照标准轴用挡圈的公差带加工，槽底粗糙度控制在Ra1.6以内，保证锁环卡入后能完全贴合槽壁，在推杆承受轴向推力时不会出现锁环脱出的问题，锁环的作用是限制推杆的最大推进行程，当推杆推进到设定位置时，锁环会抵靠在机构的安装基准面上，硬限位切断多余行程，避免推杆推进过度损坏内部的计时记录组件。在工业计时类仪表、机械式行程记录装置的内部传动链路里，这类带锁环的齿轮式推进推杆，是承担动力传递、行程锁定、位置保持功能的核心执行零件，常见于机械式计时记录仪、累计行程计数装置、定时锁止机构的装配场景中，区别于普通光轴推杆，它集成了齿轮传动段、弹簧复位腔、锁环定位槽、一字驱动端四个功能区段，能在紧凑的安装空间内同时完成旋转输入、直线推进、位置锁止三个动作，不需要额外加装独立的锁止附件，能有效压缩整套计时机构的轴向安装尺寸。从结构设计逻辑来看，最外侧的直齿圆柱齿轮段采用了小模数渐开线齿形，齿顶做了0.1mm的倒角处理，避免装配过程中齿部与相邻传动齿轮啮合时出现卡滞，齿轮段的内孔与中间的光轴推杆采用过盈配合压装，

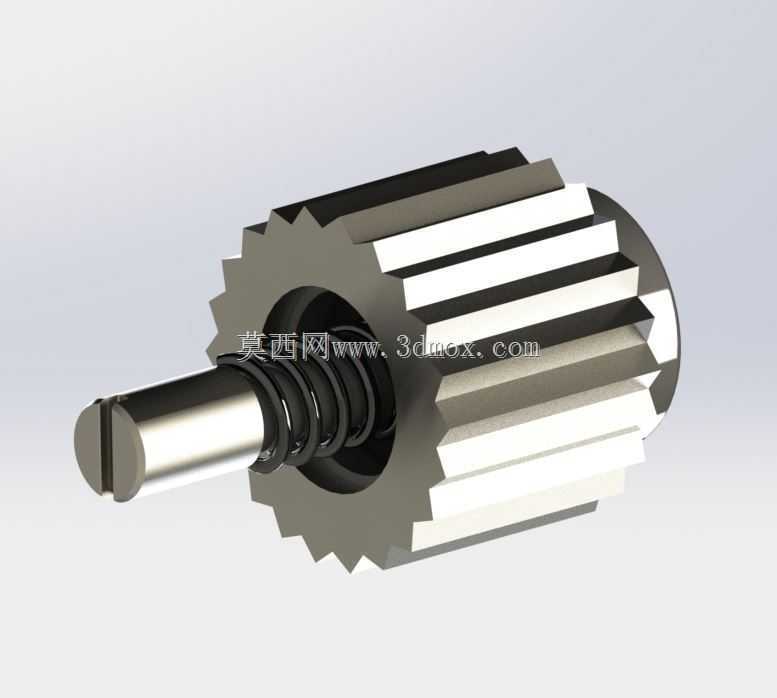

　　最前端的一字驱动端，厚度尺寸与配套的记录拨槽宽度采用间隙配合，单边间隙控制在0.05mm以内，既保证驱动端能顺利插入拨槽传递扭矩，又不会因为间隙过大导致传动过程中出现冲击异响。从安装边界来看，整个推杆组件的最大外径由齿轮段的齿顶圆决定，轴向总长度在完全复位状态下，要保证前端一字驱动端与记录拨槽保留0.3mm的安全间隙，避免机构静止状态下驱动端与拨槽长期接触产生磨损，安装时齿轮段要与相邻的传动齿轮保持正确的中心距，啮合侧隙控制在0.08-0.12mm之间，既保证传动顺畅无卡滞，又不会因为侧隙过大导致计时误差超差。在实际工况运行中，这类推杆的往复运动频率通常不高，单次推进行程根据计时档位的不同在3-8mm区间内调整，

　　齿轮段的传动转速通常低于60r/min，所以齿面不需要做额外的硬化处理，采用常规的优质碳素结构钢加工就能满足使用寿命要求，弹簧部分采用碳素弹簧钢丝绕制，表面做发黑防锈处理，能适应仪表内部的常温干燥工作环境。设计过程中需要重点关注几个公差配合点：一是推杆光轴部分与安装导向孔的配合，采用H8/f7的间隙配合，保证推杆直线运动时无卡顿，导向长度不小于推杆直径的2.5倍，避免推杆运动过程中出现偏摆；二是锁环槽的轴向位置公差，要控制在±0.05mm以内，因为这个尺寸直接决定了推杆的最大推进行程，一旦偏差过大，要么会出现推进不到位导致计时记录失效，要么会出现推进过位撞坏内部记录组件；三是齿轮段与推杆轴的同轴度公差，要控制在0.03mm以内，

　　否则齿轮啮合时会出现周期性的卡滞，导致传动阻力波动，影响计时精度。这类结构的优势在于集成度高，把原本需要独立设计的传动齿轮、复位推杆、行程限位三个零件的功能整合到一个组件上，减少了装配环节的零件数量，降低了整套机构的装配累积误差，在小尺寸机械式计时装置里，这种集成化设计能大幅提升机构的运行可靠性，减少因为多个零件配合失效导致的故障概率。在做三维建模的时候，要注意还原齿形的准确参数，包括模数、齿数、压力角、齿顶高系数这些核心参数，不能用简化的齿形代替，否则后续做运动仿真的时候会出现啮合干涉的误判，弹簧部分要按照实际的节距、钢丝直径、有效圈数建模，方便后续做弹簧压缩量的仿真校核，锁环槽的退刀槽尺寸也要准确还原，避免加工过程中出现清根不到位导致锁环无法安装到位的问题。
