腕表用筒式擒纵机构超大号逃生轮结构

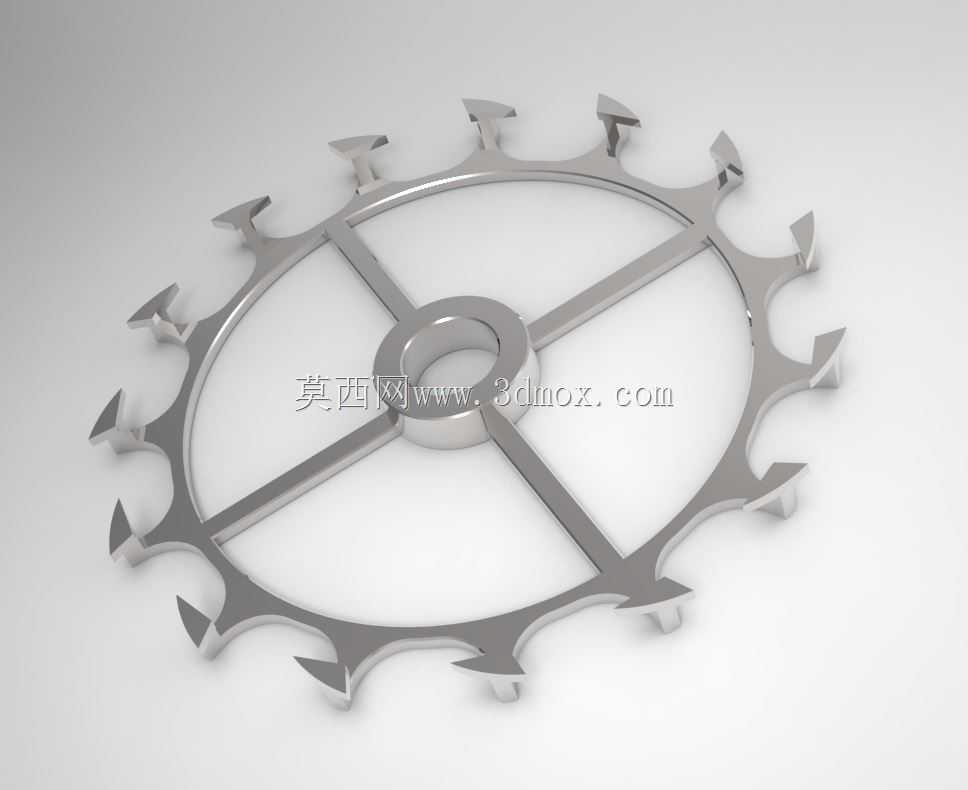

　　这款零件的原型是机械腕表机芯里的核心擒纵构件，也就是常说的逃生轮，常规尺寸下它的直径往往只有几毫米，藏在机芯夹板之间和擒纵叉配合完成能量的间歇释放，这次做的放大版本是为超大号机械展示模型配套设计的，整体结构保留了传统筒式擒纵轮的核心特征，没有做简化处理。从结构细节来看，轮缘均匀分布15个带倾斜锁面的棘齿，每个齿的锁面角度都经过反复校核，要保证和擒纵叉瓦配合的时候能实现稳定的落锁、释放动作，不会出现滑齿或者卡滞的问题；轮辐采用十字交叉的直辐条设计，相比多辐条或者整辐板结构，既能够减轻整体重量，降低转动惯量，让擒纵动作更灵敏，也能保证足够的结构强度，避免放大尺寸后辐条在转动过程中出现形变。中心的轮毂位置做了加厚的轴孔设计，轴孔的公差按照过渡配合选取，能够和配套的轮轴紧密装配，不会出现转动时的偏心晃动，轮毂和辐条、轮缘的衔接位置都做了小圆角过渡，避免应力集中，就算是展示模型频繁手动转动演示，也不会出现衔接处开裂的问题。

　　实际应用场景里，常规尺寸的逃生轮是机械腕表走时精度的核心影响零件之一，它的齿形精度、转动平顺性直接决定了摆轮的摆幅稳定性和走时误差，而这个放大版本主要用于机械原理教学展示、大型机械艺术装置、科普展品的传动结构中，放大后的尺寸能让观众清晰看到擒纵轮每个齿的结构，以及它和擒纵叉配合的动作过程，不用借助放大镜就能理解机械腕表的核心工作原理。设计过程中没有直接按比例放大常规腕表逃生轮的尺寸，因为等比例放大后零件的重量会按三次方增长，转动惯量会远超常规展示结构的驱动能力，所以在保留齿形参数、传动比不变的前提下，对辐条的厚度、轮毂的尺寸做了优化调整，在辐条上预留了轻量化的减重空间，同时保证齿部的厚度足够，演示过程中不会因为和擒纵叉频繁碰撞出现齿尖磨损。

　　安装边界方面，这款逃生轮的轴向定位需要预留足够的间隙，轮体和两侧夹板的间隙控制在0.5到1毫米之间，避免转动时出现摩擦，轴孔的长度要和配套轴的轴颈长度匹配，保证轮体不会出现轴向窜动；径向安装时要保证轮体和擒纵叉的中心距符合设计值，中心距的偏差不能超过0.2毫米，不然会出现齿面和叉瓦啮合过深卡滞，或者啮合过浅滑齿的问题。齿部的锁面和冲面的角度严格遵循传统筒式擒纵机构的设计参数，锁面角度保证擒纵叉落下时能稳稳锁住轮体，不会出现倒转，冲面的角度保证释放过程中能给擒纵叉足够的冲量，带动摆轮完成持续摆动。和常规金属材质的腕表逃生轮不同，这个放大版本的结构既可以用金属加工制作，也可以通过3D打印完成快速成型，不管是哪种加工方式，齿尖的位置都需要做轻微的倒角处理，避免演示过程中尖锐的齿尖划伤操作人员，同时也能减少啮合过程中的磕碰损伤。在做大型机械艺术装置的时候，这款逃生轮还可以作为视觉核心构件，把轮齿的造型做适当的艺术化调整，但核心的啮合参数不能改动，不然会破坏整个擒纵机构的动作逻辑，导致整个装置无法正常运转。
