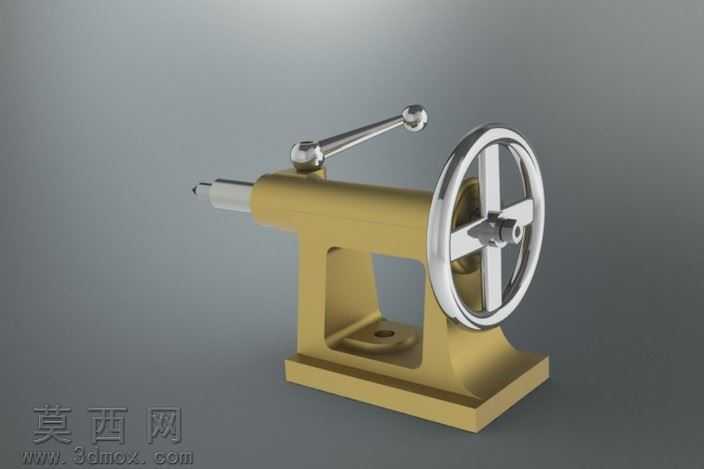

本作品为车床配套尾座的三维建模成果,建模过程严格遵循机械加工设备尾座的实际结构比例与功能逻辑,采用SolidWorks完成全参数化建模,所有特征均保留可编辑参数,方便后续根据不同车床规格进行尺寸调整与结构优化。建模阶段首先完成底座结构的绘制,底座采用带安装孔的L型支撑结构,充分考虑尾座在车床床身上的安装定位需求,预留的螺栓安装孔位置与通用车床安装尺寸匹配,底座的支撑筋结构做了圆角过渡处理,既还原了铸件的工艺特征,也避免了应力集中的结构问题。主体套筒部分采用同轴度约束完成装配,内部的顶针伸缩结构与手轮传动机构做了完整的运动配合约束,手轮部分采用轮辐式结构,搭配镀铬金属材质的手轮握柄,握柄与手轮的连接采用球头铰接结构,还原真实设备的操作手感。材质渲染阶段针对不同部件做了区分处理,主体铸件部分采用哑光铸金黄铜质感材质,还原普通机床尾座的铸铁喷黄漆外观效果,手轮、握柄、顶针等金属加工件采用抛光镀铬金属材质,通过调整反射率与粗糙度参数,模拟金属机加工后的光亮质感,渲染时采用三点布光方案,主光源从侧上方打亮主体结构,辅助光源补全暗部细节,轮廓光勾勒手轮与底座的边缘轮廓,最终渲染图清晰展现尾座的整体结构与各部件的装配关系。设计过程中充分考虑尾座的实际功能逻辑,手轮转动带动内部丝杆旋转,进而驱动顶针套筒实现轴向伸缩,锁紧手柄可实现套筒位置的固定,所有运动部件均添加了合理的装配间隙,避免运动干涉,同时对各部件的壁厚做了符合铸造工艺的设置,保证模型既符合外观展示需求,也可用于后续的工程图导出、结构受力分析等场景。模型整体结构完整,无缺失特征,无多余碎面,装配关系清晰,可直接用于机械教学演示、车床虚拟装配实训、相关非标设备设计参考等场景。
- 全部评论(0)
- 模板大小 1.01 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2010,其它,
- 软件分类 机床
