管式桁架结构汽车底盘承载机架

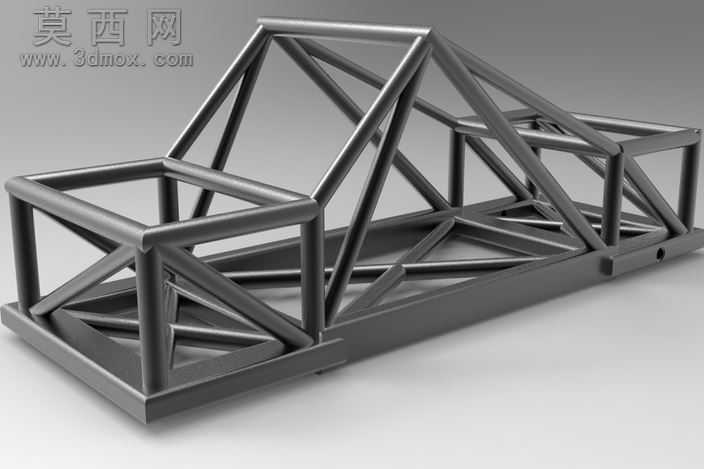

本作品为汽车底盘核心承载管式桁架机架，采用三维参数化建模方式完成全结构设计，建模过程中以空间几何拓扑优化为核心思路，先确定机架前后安装点位、动力总成固定位、悬架连接位的空间坐标基准，再逐根搭建主管路与斜向支撑管路，所有管材衔接处均做共面贴合处理，避免建模过程中出现曲面破面、装配干涉问题。渲染阶段采用哑光金属材质赋予管材表面，模拟高强度合金钢管的磨砂质感，通过三点布光方案突出桁架结构的空间层次感，阴影参数调整至软阴影级别，清晰呈现每根管材的连接角度与空间走向，让整体结构的受力传递路径直观可见。结构设计上采用三角形稳定拓扑逻辑，主管采用大管径方形管材作为纵向主承载梁，承担整车行驶过程中的纵向冲击载荷，斜向支撑采用圆管交叉排布，将局部集中载荷快速分散至整个桁架平面，在保证整体结构抗扭、抗弯强度的前提下，尽可能削减非必要的管材用量，实现轻量化设计目标。设计过程中充分考虑后续加工的工艺可行性，所有管材的切割角度均做标准化参数设置，相邻管材的焊接预留间隙控制在合理公差范围内，既保证焊接作业的操作空间，也避免间隙过大影响焊接强度。机架前端预留动力总成安装的固定支座点位，两侧预留悬架摆臂的连接耳片安装位，后端预留传动系统与后副车架的衔接结构，整体框架的重心位置经过反复调校，匹配整车前后轴荷分配比例，能够满足小型竞速车型或者特种作业车辆的底盘承载需求，结构的模块化设计也便于后续根据不同车型的尺寸需求做参数化调整，无需重新搭建整体拓扑结构，仅需调整对应管材的长度参数即可快速衍生不同规格的机架方案。
