带轴直齿锥齿轮小齿轮三维设计作品

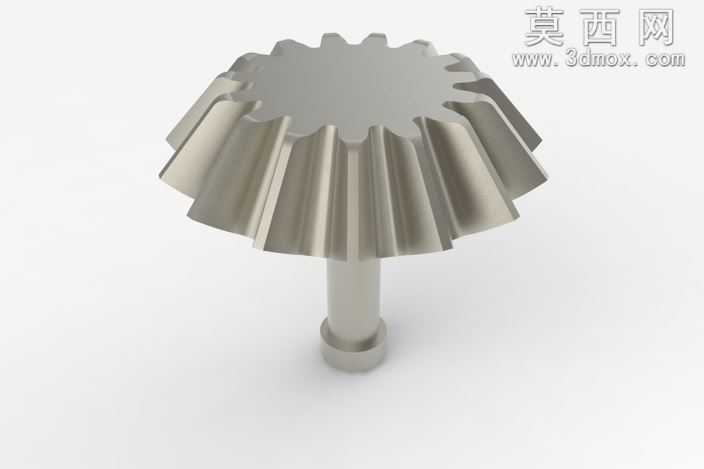

本作品为带安装轴的直齿锥齿轮小齿轮三维建模成果，建模过程依托三维机械设计软件完成，整体建模遵循机械传动零件的设计规范，还原了直齿锥齿轮的完整结构特征。建模初期先梳理锥齿轮的传动逻辑，明确该小齿轮作为锥齿轮传动副的从动/主动端零件，需匹配对应啮合大齿轮的模数、齿形角、分锥角参数，首先绘制齿轮的齿坯回转轮廓，通过旋转凸台命令生成带安装轴的齿坯基体，安装轴部分设计有轴肩定位结构，轴端预留安装限位的卡位结构，满足实际装配时的轴向定位需求。齿形部分采用参数化建模方式，依据直齿锥齿轮的齿廓生成原理，先在背锥展开面上绘制渐开线齿形轮廓，通过投影、放样切除的方式生成单个轮齿特征，再通过圆周阵列命令完成全部轮齿的均匀排布，建模过程中严格校验齿距、齿厚、齿顶高、齿根高的参数精度，确保齿形符合啮合传动的公差要求，避免后续模拟传动时出现卡滞、干涉问题。材质与渲染环节，为模型赋予金属合金钢材质，调整材质的粗糙度、金属度参数还原机加工金属零件的哑光金属质感，添加柔和的环境光与定向光源，突出轮齿表面的加工纹理与轴类部分的圆柱面光影过渡，渲染时采用白背景突出零件本身的结构细节，清晰展现轮齿的锥面排布形态、轴部的阶梯结构与轴端的限位特征。结构设计上，该小齿轮集成了安装轴结构，无需额外配置齿轮轴连接件，可直接装配至对应安装孔位，轮齿采用直齿锥齿结构，适用于相交轴之间的运动与动力传递，分锥角度匹配常规正交传动场景，齿根部分做了圆角过渡处理，降低应力集中风险，提升零件的结构强度。整体建模过程兼顾了参数准确性与装配实用性，每一处结构特征都对应实际机械加工与装配的工艺要求，可用于机械传动机构的虚拟装配验证、传动运动模拟以及相关机械设计教学演示场景，能够直观展现直齿锥齿轮的结构形态与装配关系。
