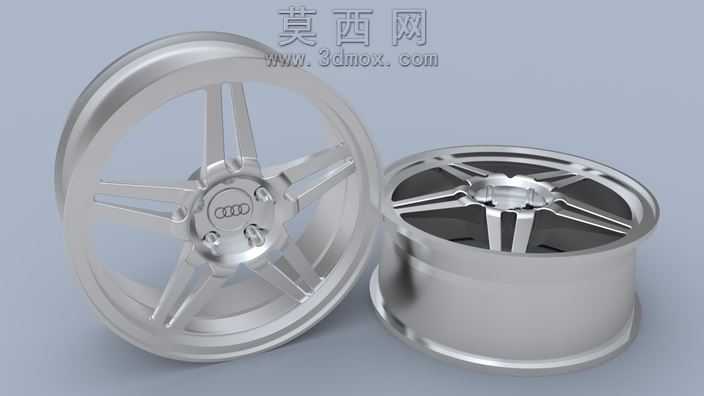

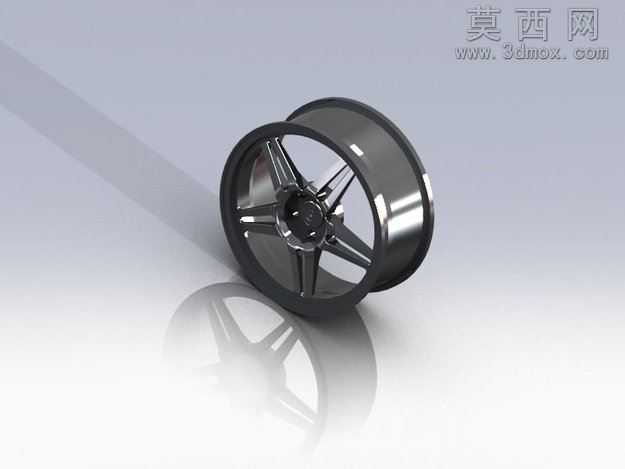

奥迪五辐汽车铝合金轮毂三维设计

本作品为汽车铝合金轮毂的三维参数化设计，建模阶段采用SolidWorks完成全特征构建，首先以旋转凸台命令生成轮辋的基础筒体结构，精准还原轮辋与轮胎配合的胎圈座、轮缘、槽底的标准曲面弧度，确保轮辋部分的尺寸符合民用乘用车轮毂的通用装配规范，能够匹配对应规格的真空轮胎实现紧密贴合。轮辐部分采用经典五辐双肋的运动化造型设计，每根辐条从中心轮毂盖安装座向外延伸至轮辋内壁，通过放样命令构建辐条的变截面曲面，既保证辐条根部与中心座连接位置的结构强度，又通过辐条侧面的切削斜面实现轻量化的视觉效果，同时在辐条与轮辋的衔接位置做了圆角过渡处理，避免应力集中问题。中心安装位精准还原了奥迪车型轮毂的四孔螺栓安装布局，预留了螺栓沉孔、中心定位轴孔以及轮毂盖的卡接安装槽，中心盖位置的四环标识通过包覆特征贴合在安装座平面，还原实车配件的细节特征。材质渲染阶段采用抛光铝合金材质，调整金属粗糙度参数模拟亮面车削轮毂的金属反光质感，通过环境贴图的反射效果还原铝合金表面的细腻金属光泽，轮辋的边缘位置做了细微的倒角处理，模拟真实轮毂加工后的边缘钝化效果。设计过程中重点考量轮毂的结构合理性，轮辐的厚度从中心到轮辋位置逐步递减，在保证整体结构强度满足行驶承载需求的前提下，尽可能降低轮毂的整体重量，实现外观运动感与结构实用性的平衡，轮辋内部的气门嘴安装孔也做了精准的位置预留，确保模型可直接用于后续的装配验证、3D打印样件制作或者改装方案的效果展示，整体模型的曲面连续性良好，无破面、重叠面等建模问题，各特征的参数化尺寸可根据不同车型的适配需求进行快速调整修改。
