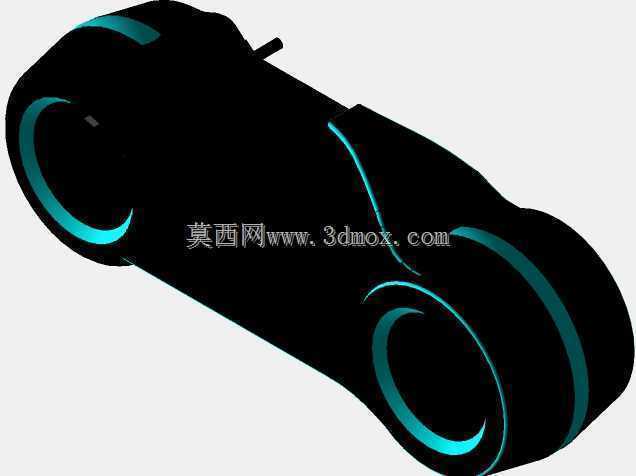

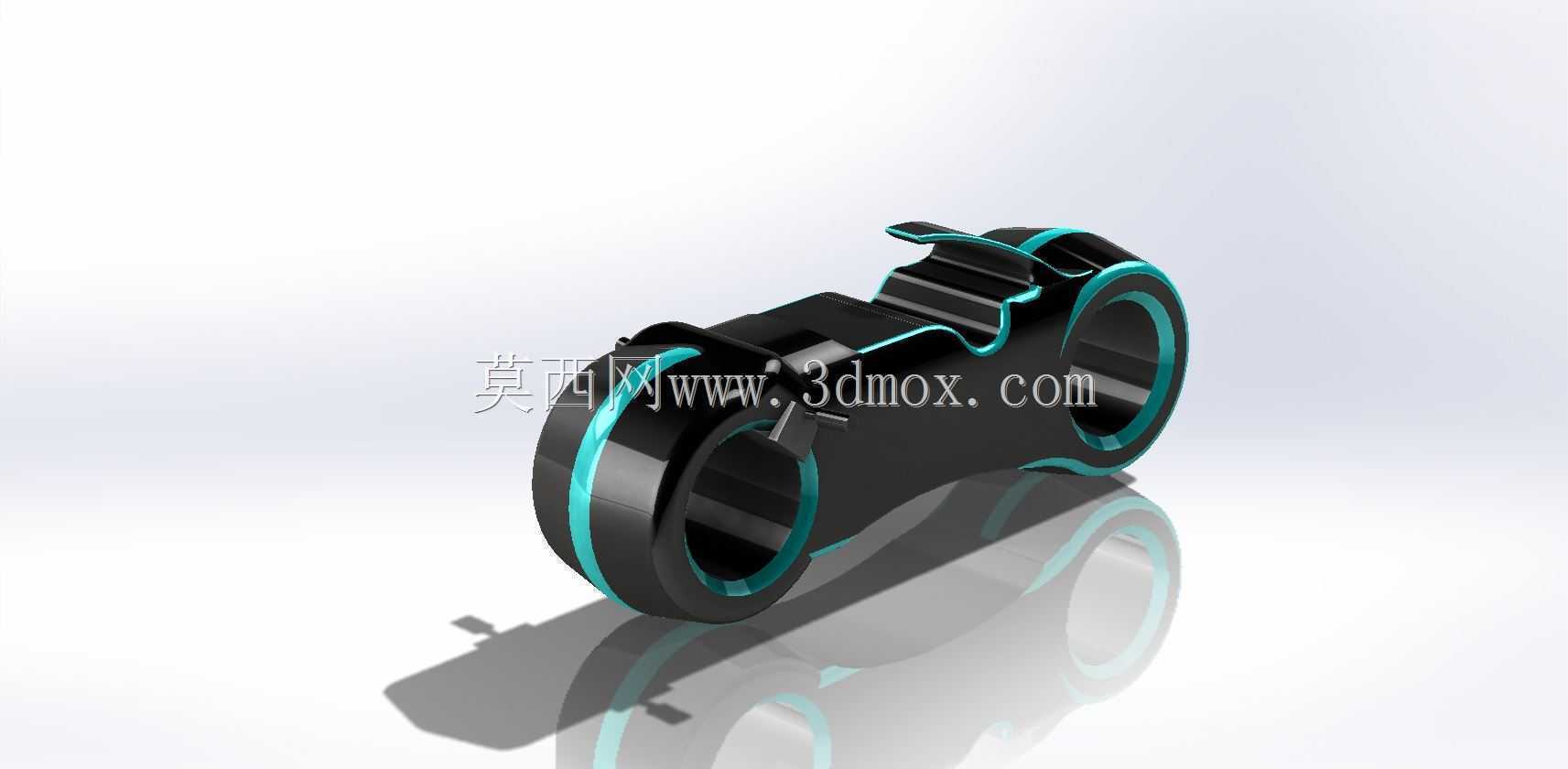

科幻风格Tron概念自行车结构设计

　　这款概念骑行设备的结构设计，跳出了传统自行车的三角车架布局逻辑，将主承载结构做成了一体化的中空梁体，两端直接集成轮组安装位，没有额外的后叉、立管等拼接部件，整体结构的应力传递路径更直接，在承受骑行载荷时，力从脚踏安装区域直接向前后轮组安装座扩散，避免了多部件拼接带来的应力集中问题。从实际应用场景来看，这类结构的设计初衷并非面向日常通勤的实用场景，更多是面向主题乐园沉浸式骑行体验项目、科幻主题展陈装置、影视道具定制领域的需求，在光影主题的骑行互动场景中，一体化的梁体结构可以更好地布置灯带走线，无需在多根管材拼接处做线路弯折防护，外轮廓的流畅曲面也能让灯带的发光效果更连贯，不会出现拼接断点破坏视觉整体性。

　　从功能特性层面看，这款结构取消了传统自行车的外露链条传动结构，将传动组件整合在主车架的中空腔体内部，一方面可以避免户外使用时沙尘、雨水对传动部件的侵蚀，减少日常维护的频次，另一方面也让整车外表面没有突出的传动零部件，在主题场景使用时不会剐蹭游客的服饰，也降低了外露运动部件带来的安全隐患。轮组部分采用了无辐条的环形承载结构，轮圈本身作为主要承力部件，配合边缘的发光嵌槽，在转动时可以形成连续的光带效果，匹配科幻主题的视觉需求，轮组与车架的连接采用了内嵌式的轴承安装位，轴承座直接加工在车架梁体的两端环形结构内侧，不需要额外的花鼓固定支架，减少了零部件数量。

　　设计思路上，这款结构优先保证了外曲面的整体性，所有的安装接口都做了内藏式处理，脚踏安装位从梁体下侧的内嵌凸台延伸出来，既保证了踩踏时的结构强度，也不会破坏侧面轮廓的流畅度。座垫安装位整合在梁体上侧的曲面凸起处，不需要额外的座管调节结构，固定的座高是针对特定使用场景的平均人体尺寸设定，在主题乐园这类固定使用场景中，不需要频繁调节座高，一体化的座垫安装结构反而能提升整体结构刚性，避免调节机构长期使用出现的松动旷量。

　　从安装边界和尺寸控制来看，整车的宽度控制在180mm以内，主车架梁体的最大厚度不超过120mm，两端轮组的环形结构外径为660mm，匹配常规的26寸轮组的通行尺寸，可以适配常规的非机动车道宽度，也能满足主题乐园内部骑行通道的尺寸要求。轮组内侧的转动间隙预留了15mm的安全距离，即使在车架出现轻微形变的情况下，轮组转动也不会和车架本体发生剐蹭。梁体内部的中空腔体预留了40mm×60mm的走线空间，除了容纳传动组件之外，还可以布置电池、控制线路等发光组件的配套部件，不需要额外在车架外部加装走线槽，所有的外接线路都可以通过梁体端部的隐藏式接插件引出，在组装时只需要对接轮组和车架的接口即可完成装配，减少了现场组装的工序。

　　在结构强度校核层面，梁体的壁厚从中间向两端逐渐过渡，中间脚踏受力区域的壁厚为8mm，向两端轮组安装位逐渐减薄至5mm，在保证整体重量可控的前提下，重点强化了踩踏受力区域的结构强度，经过载荷模拟，在100kg的垂直载荷作用下，梁体的最大形变量不超过2mm，完全满足使用场景的强度要求。表面的装饰嵌槽深度控制在3mm，既可以容纳灯带和装饰条，也不会因为开槽过深破坏梁体的整体结构强度，嵌槽的边缘做了R2的圆角处理，避免安装装饰条时出现应力开裂的问题。
