农用旋耕作业弯型旋翼翼片结构

　　这类弯型翼片是农用旋耕设备上的核心耕作部件，主要搭载在中大型拖拉机配套的旋耕机转子上，直接参与田间土壤的切削、破碎与抛翻作业，在旱地耕整、水田打浆、果园行间松土、设施农业表层碎土等场景中都有广泛应用。和直型耕作刀片相比，这种带连续弯曲弧度的翼片在作业时能更好地引导土流走向，降低耕作过程中的切削阻力，减少动力损耗，同时能把切削下来的土块向后上方抛送，配合旋耕机罩壳的导流作用实现更均匀的碎土效果，避免出现大土块堆积、耕层深浅不一的问题。

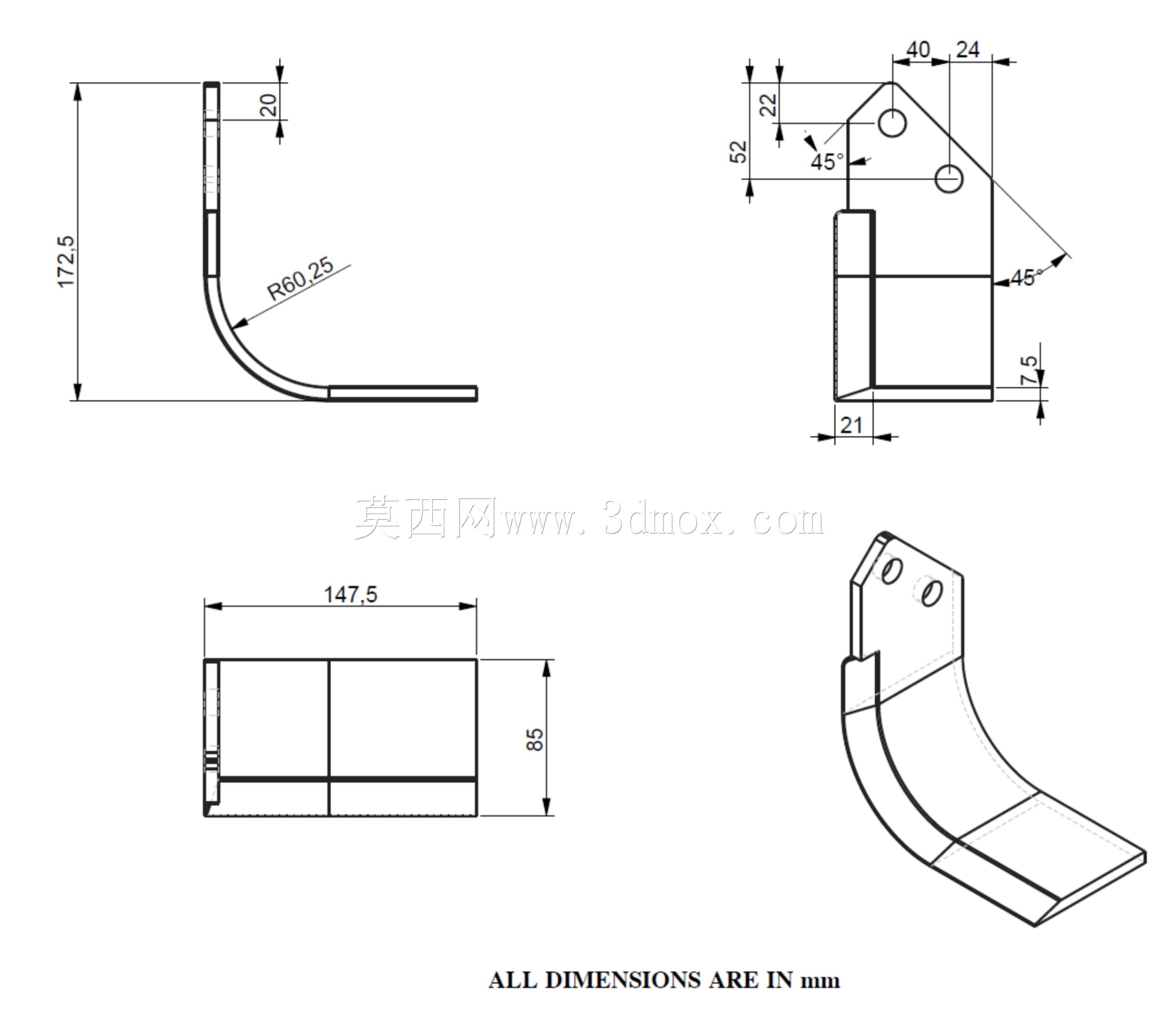

　　从结构设计逻辑来看，翼片整体分为安装连接段、弯曲过渡段和作业切削段三个部分。安装段设置了两个同轴的安装孔，孔位间距、孔径大小完全匹配旋耕机刀座的通用安装尺寸，安装时通过高强度螺栓将翼片固定在刀座上，双孔设计能有效避免作业过程中翼片受冲击出现转动、移位的问题，保证切削角度始终处于设计范围内。弯曲过渡段采用大圆弧平滑过渡结构，没有应力集中的直角拐点，能把切削段受到的土壤冲击载荷均匀分散到整个安装段，避免长期交变载荷下出现根部断裂的失效问题，过渡段的弧度经过反复验证，既能保证足够的结构强度，又不会因为弧度过大造成土流堵塞、缠草的问题。切削段做了等厚度渐变收窄设计，刃口部位经过强化处理，入土时能快速切入土层，沿着设计的切削轨迹完成土壤剥离，翼片末端的平直段能在切削完成后对表层土壤起到轻微的整平作用，减少后续整地的工作量。

　　在安装边界上，这类翼片的安装孔中心到弯曲拐点的距离、切削段的展开长度都严格匹配对应型号旋耕机的转子回转半径，安装后翼片末端的回转轨迹不会和旋耕机侧板、罩壳、传动箱等固定部件发生干涉，同根转子上相邻翼片按照螺旋线排布规则安装时，左右弯向的翼片交错布置，能保证整个耕幅内没有漏耕区域，作业过程中整机的侧向受力更平衡，减少拖拉机的转向操作负荷。翼片的作业入土角度设计为12度到18度之间，这个角度区间内切削土壤的比阻最小，既能保证足够的入土性能，又不会因为角度过大造成翼片入土过深、动力消耗激增，也不会因为角度过小出现翼片飘在土表、无法有效耕深的问题。

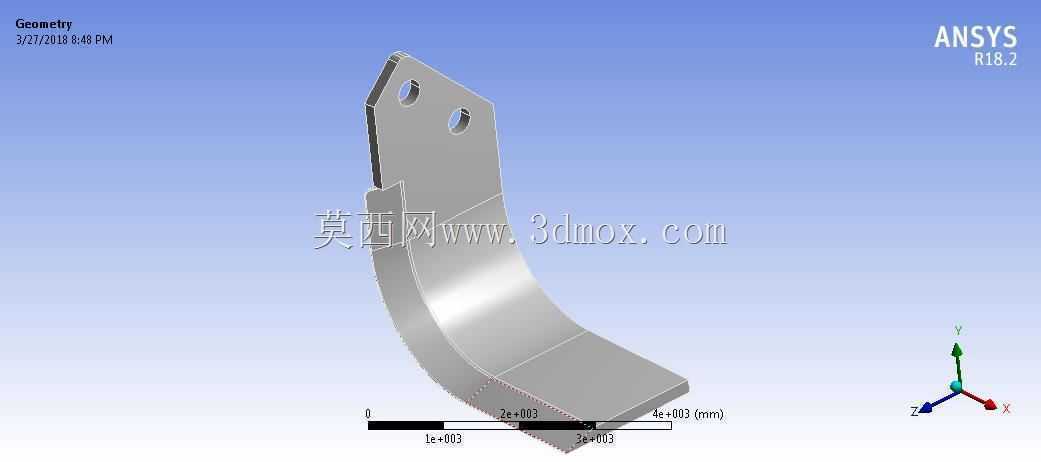

　　从实际作业的工况适配性来看，翼片的整体厚度选择兼顾了耐磨性和韧性，在沙壤土、黏重黑土、轻壤土等不同土质条件下都能保持稳定的作业性能，弯曲段的外形设计能在作业时自动切断缠绕在根部的杂草、作物残茬，减少缠草停机清理的频次，尤其是在秸秆还田后的地块作业时，平滑的弧面不会勾挂秸秆，能让秸秆和土壤充分混合，提升秸秆还田的腐熟效果。在进行三维建模时，需要重点关注弯曲段的曲面连续性，安装孔的位置度公差，切削刃的角度一致性，这些参数直接影响后续批量生产时的成品合格率，以及实际装机后的作业效果，建模过程中要反复校验翼片在整个回转行程内的运动轨迹，确认和周边部件的安全间隙，避免装配后出现运动干涉。
