剖分式滑动轴承组件二维工程图纸

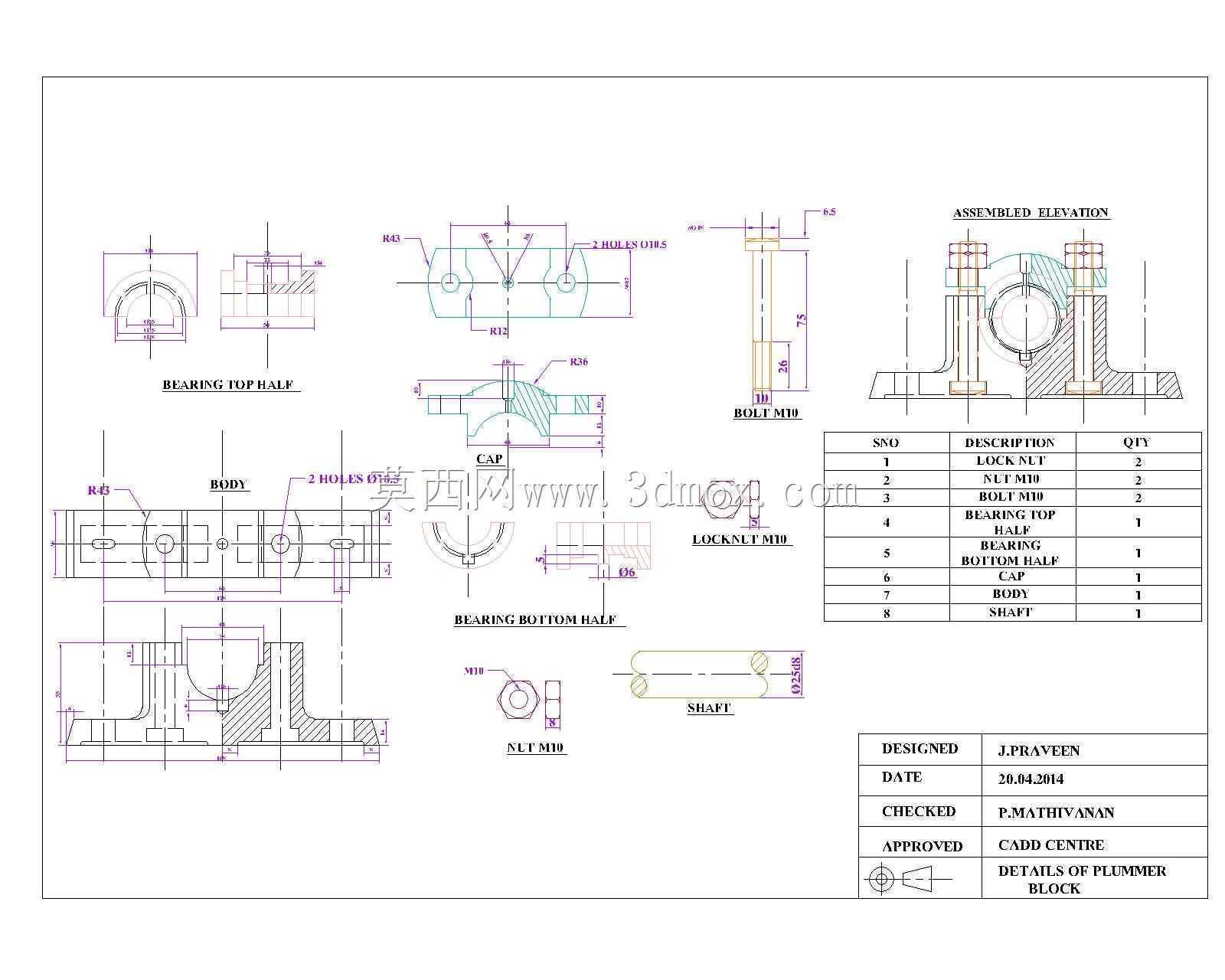

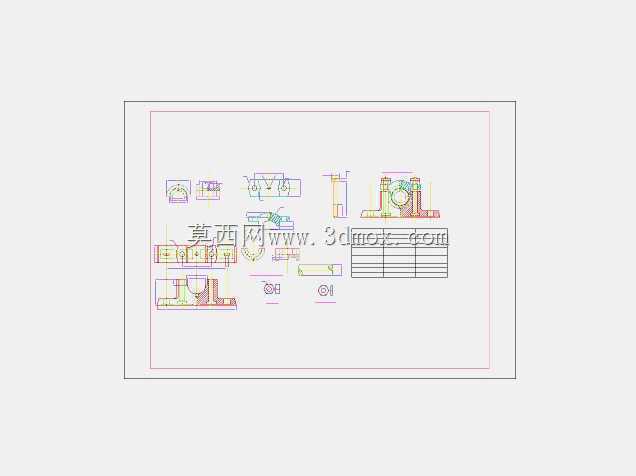

　　这套图纸覆盖的剖分式滑动轴承组件，多用于矿山输送线、冶金轧机辅传、中型风机主轴这类中低速重载的回转支撑场景，相比整体式轴瓦结构，它的核心优势在于轴系拆装无需沿轴向挪动端侧的联轴器、叶轮或者传动滚筒，只需要拆开上半轴承盖就能完成轴瓦更换、间隙调整，日常运维的停机时间能压缩六成以上，尤其适合轴上零件重量大、轴向拆装空间受限的工位。从结构组成来看，整套组件包含轴承座底座、上轴承盖、上下两半轴瓦、锁紧螺母、定位销、油杯连接位、密封端盖这几个核心部分，图纸里不仅给出了总装的剖视图，还拆分了每个零件的单独视图标注加工公差，能直接作为三维建模的逆向参考，也能给现场测绘检修做尺寸参照。做这类轴承的结构设计时，首先要卡的是安装边界：

　　底座的两个安装螺栓孔中心距是核心安装尺寸，必须和设备机架的预留孔位完全匹配，图纸里标注的底座底面到轴孔中心的中心高尺寸，直接决定了主轴的安装标高，一旦偏差超过0.1mm，就会导致轴系同轴度超差，运行时出现轴瓦偏磨、温升过快的问题。轴瓦部分的设计采用了双油槽结构，油槽开在非承载区，避免破坏承载面的油膜连续性，进油口的位置正对轴瓦上半的油腔，润滑油进入后能顺着轴的转动方向均匀铺展到整个摩擦面，锁紧螺母的作用是固定轴瓦的轴向位置，防止轴运转时轴瓦随轴转动出现位移，定位销则是保证轴承盖和底座每次拆装都能回到精准的对位位置，避免合盖时错位挤伤轴瓦表面。从功能特性来说，这类剖分式轴承允许的轴颈线速度一般不超过5m/s，

　　适配的径向载荷根据轴瓦衬层材料不同有区分，若采用巴氏合金衬层，能承受较大的冲击载荷，适合破碎机、振动筛这类有冲击负载的设备；若采用铜基合金衬层，则更适合连续平稳运转的风机、水泵类设备。图纸里的装配剖视图清晰展示了轴承盖和底座的止口配合结构，这个配合面采用H7/h6的间隙配合，既保证合盖时的定位精度，又不会因为配合过紧导致拆装困难，端盖部分的密封槽尺寸标注完整，可适配毡圈密封或者橡胶油封，能根据使用场景的防尘、防漏油需求选择对应的密封件。在三维建模落地的时候，要特别注意几个容易出错的细节：一是轴瓦和轴承座孔的配合为过盈配合，建模时要预留合理的过盈量，避免装配后轴瓦出现松动；二是油孔的位置必须和轴承盖上的注油位完全对齐，

　　不能出现错位堵死润滑油路的问题；三是底座的安装面要做平面度要求，若安装面不平，紧固螺栓后会导致轴承孔变形，出现抱轴故障。现场安装这类轴承时，要先刮研上下轴瓦的接触面，保证轴瓦和轴颈的接触斑点达到每平方厘米3-4个点，调整好顶间隙和侧间隙，顶间隙一般控制在轴颈直径的千分之一到千分之一点五，侧间隙为顶间隙的一半，间隙过小会导致润滑不足烧瓦，间隙过大则会出现运转振动、冲击噪音大的问题。这套图纸的视图标注逻辑完全符合机械制图的国标要求，总装图标注了整体的外形轮廓尺寸、安装尺寸、配合尺寸，零件图标注了每个零件的加工尺寸、形位公差、表面粗糙度要求，不管是用来做三维模型的结构参考，还是做检修时的备件测绘依据，都能直接对应到实际加工和装配的需求，不需要再额外做尺寸换算。另外图纸里的零件明细表清晰列明了每个零件的数量、材质对应关系，能直接作为备件采购的清单参考，避免备件选型时出现材质错配、尺寸不符的问题。
