日常盛装用塑料瓶结构三维设计

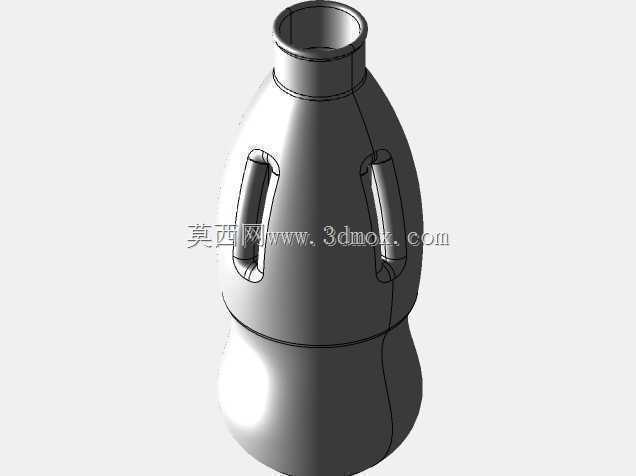

　　这款瓶体结构的设计，首先要匹配快消品灌装生产线的适配需求，在做三维结构搭建的时候，最先考虑的是瓶身与现有灌装旋盖工位的兼容性，不能出现卡瓶、定位偏移的问题。瓶身主体采用回转体基础结构，在握持区域做了内凹的弧度处理，这个弧度不是单纯做外观造型，而是匹配成年人手掌握持的曲率，日常拿取倾倒内容物的时候不会打滑，同时这个内凹结构也能提升瓶身的环向刚度，在灌装后堆码、运输过程中，不会因为外部挤压出现过度变形导致内容物渗漏。瓶口部分采用标准的螺纹接口设计，螺纹的牙距、牙高都匹配通用的瓶盖密封结构，在旋合的时候能保证足够的密封压合量，同时不会因为旋合扭矩过大出现滑牙问题，瓶口的端面做了平整处理，和瓶盖内的密封垫片能完全贴合，避免出现渗漏间隙。

　　瓶底部分做了内凹的加强筋结构，五个均匀分布的凹槽支撑脚，一方面能让瓶体放置在平面上的时候保持足够的稳定性，不会因为底面轻微不平整出现晃动，另一方面这个加强结构能提升瓶底的抗冲击能力，在灌装完成后从输送线跌落、或者运输过程中受到竖向冲击的时候，瓶底不会出现开裂、鼓底的问题。在做壁厚设计的时候，整体采用渐变壁厚处理，瓶口位置因为要承受旋盖的扭矩，壁厚做的相对厚一些，瓶身主体部分在保证结构强度的前提下做了均匀减薄，既可以控制原材料的用量，也能让瓶身保持合适的韧性，受到挤压的时候能产生一定的弹性形变，外力撤除后能快速恢复原状，不会出现永久凹陷。瓶肩位置做了平滑的圆弧过渡，没有尖锐的棱角，一方面是在吹塑成型的时候能让原料流动更均匀，

　　不会出现局部壁厚过薄的问题，另一方面在倾倒内容物的时候，圆弧过渡的结构不会让内容物残留挂壁，能保证内容物可以完全倒出，减少残留浪费。在安装边界的尺寸控制上，瓶身的最大外径匹配常规装箱的分隔间距，整箱堆放的时候相邻瓶体之间不会出现过度挤压，瓶身总高度匹配现有货架的层间高度，不需要调整现有仓储、运输的工装尺寸，能直接适配现有的供应链体系。在实际应用场景中，这款瓶体可以适配饮用水、饮品、日化洗护类产品的盛装需求，不同的内容物只需要调整瓶身的壁厚数值和密封垫片的材质，不需要改动整体的外形结构，就能适配不同品类的灌装需求，大幅降低了生产线换型的调整成本。在三维建模的过程中，所有的曲面都做了连续性处理，没有出现曲面褶皱、尖角的问题，

　　后续开模的时候能保证模具分型面的顺滑，不会出现脱模卡滞、飞边过大的问题，螺纹部分的收尾做了自然过渡，避免在螺纹末端出现应力集中，在反复旋合瓶盖的时候不会出现螺纹断裂的问题。瓶身的标识区域预留了平整的贴标位置，这个区域的曲率做了专门调整，标签粘贴之后不会出现翘边、褶皱的问题，能保证贴标工序的良率，不需要额外增加贴标工位的调整步骤。
