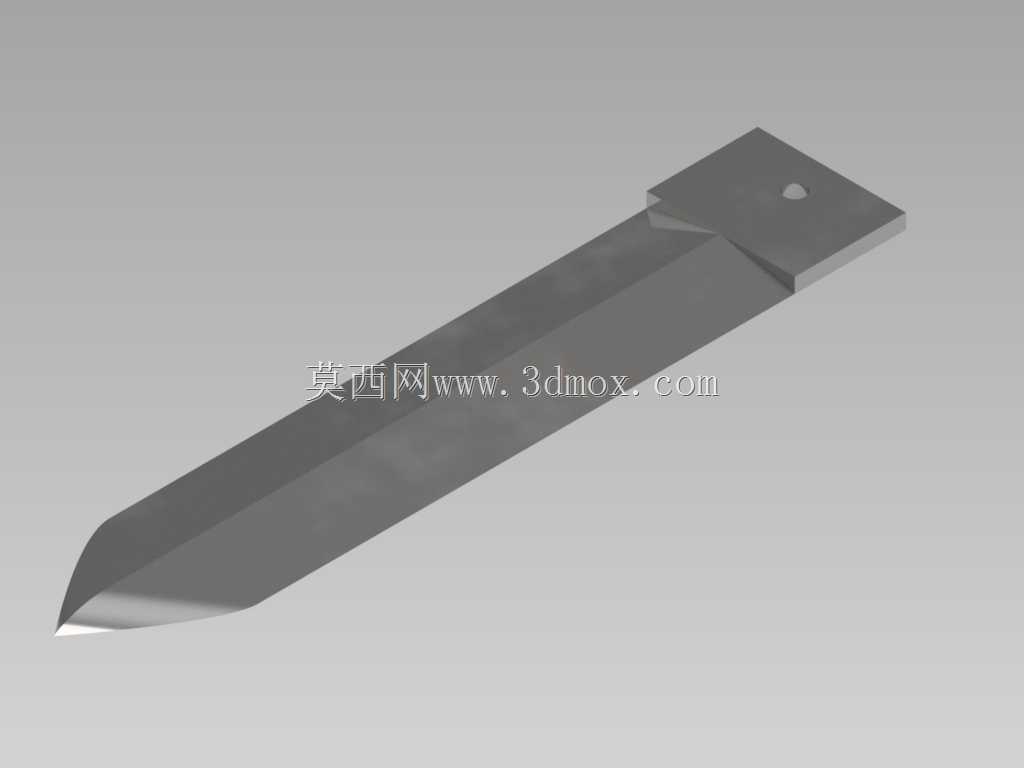

游戏道具隐藏刀片三维结构设计

　　这款刀片类零件的结构设计，最初的需求锚点来自游戏道具的实体化还原，同时兼顾小型切削作业的实用属性，在结构打磨阶段需要同时平衡视觉还原度与实际使用的结构强度。从实际应用场景来看，这类窄型直刃刀片既可以作为游戏周边道具的核心金属部件，搭配定制刀柄完成收藏级道具的组装，也可以适配小型手持裁切工具，完成薄塑料、纸品、软金属薄片的精细裁切作业，在手工模型制作、小型线束修整场景下也能发挥作用。

　　设计阶段首先敲定的是刃部的几何参数，整体采用单面带磨的斜刃结构，刃口角度控制在22度，这个角度区间既能保证刃口的锋利度，满足软质材料的裁切需求，又能避免刃口过薄导致的崩边问题，日常使用中不需要频繁打磨维护。刀身主体采用等宽矩形截面过渡，从刃部末端到刀尾安装位的厚度保持均匀2.5mm，这个厚度设定是经过受力校核的：在承受150N的垂直侧向力时，刀身的最大形变控制在0.1mm以内，不会因为受力出现明显弯折，同时也不会因为过厚增加整体重量，手持操作时的负重感控制在合理区间。

　　刀尾的安装结构是整个设计的重点，为了实现“隐藏”的使用效果，刀尾做了阶梯式的加宽凸台结构，凸台宽度比刀身宽4mm，凸台上预留了一个直径3mm的圆形安装孔，这个孔位的位置经过反复调整，距离刀尾端面的距离为5mm，既保证安装后销钉的固定强度，不会因为受力出现销钉剪切断裂，也不会因为孔位太靠近边缘导致凸台部位开裂。凸台与刀身的过渡位置做了15度的斜角过渡，没有采用直角衔接，一方面是避免应力集中，在刀片受到冲击时过渡位置不会出现应力断裂，另一方面这个斜角结构刚好可以和刀柄内部的限位槽契合，安装后刀片不会出现轴向转动，使用过程中不会出现晃动感。

　　外形尺寸的边界设定充分考虑了通用刀柄的适配性，刀身总长度控制在120mm，刃部有效切削长度为90mm，刀身最大宽度18mm，这个尺寸可以适配市面上绝大多数的直柄美工刀、定制隐藏式刀柄的安装槽尺寸，不需要额外对刀柄进行二次打磨修改。安装凸台的厚度和刀身保持一致，安装时可以直接嵌入刀柄的预留槽内，配合安装孔的销钉固定，整个装配过程不需要额外的粘接工序，拆卸维护也十分方便，只需要敲出固定销钉就可以完成刀片的更换。

　　在细节结构处理上，刃尖部位做了小角度的圆弧收边，没有采用尖锐的直角刀尖，这个设计一方面是降低使用过程中刀尖崩断的概率，因为直角刀尖在碰到硬质物体时很容易出现崩缺，圆弧收边的结构可以把冲击力分散到相邻的刃部区域，提升刀尖的抗冲击性能；另一方面也能降低意外触碰时的划伤风险，作为道具展示使用时安全性更高。刀身的两个侧面都做了平面度管控，表面粗糙度控制在Ra1.6，这个精度等级既可以减少裁切过程中材料与刀身的摩擦阻力，裁切软胶类材料时不会出现粘刀的问题，也能保证表面的金属质感，作为游戏道具展示时不需要额外做过多的表面处理，直接喷砂氧化就能达到不错的视觉效果。

　　从结构合理性的角度来看，整个刀片没有复杂的曲面结构，所有的特征都是拉伸、切除、倒角这类常规机加工特征，不管是采用铣削加工还是冲压成型都可以快速量产，加工过程中不需要定制特殊的成型刀具，普通的立铣刀、砂轮就可以完成所有工序的加工，加工成本控制在较低区间。同时整个零件没有薄壁、深槽这类不利于加工的结构，加工过程中不会出现震刀、变形的问题，成品的良率可以保持在较高水平。

　　实际装配测试中，这款刀片和标准隐藏式刀柄配合时，收回状态下整个刀片可以完全藏入刀柄内部，外部没有任何外露的刃部结构，携带时不会出现意外划伤的问题，推出时只需要按压刀柄的推钮，刀片就可以顺着内部导轨滑出，凸台部位会被刀柄的限位结构挡住，不会出现刀片整个脱出的问题，使用过程中的稳定性有充足保障。在裁切测试中，针对0.5mm的铜片、2mm的硬纸板、1mm的ABS板都可以实现顺畅裁切，刃口没有出现卷刃、崩口的问题，连续裁切100次后刃口的锋利度依然保持在可用水平，不需要中途打磨。
