涂料树脂混合设备专用曲面叶轮结构

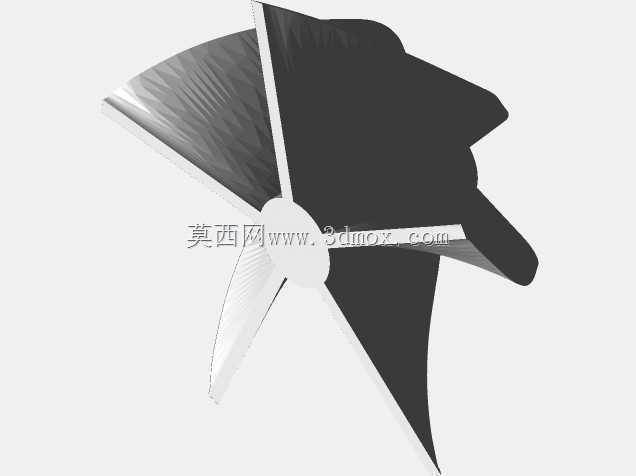

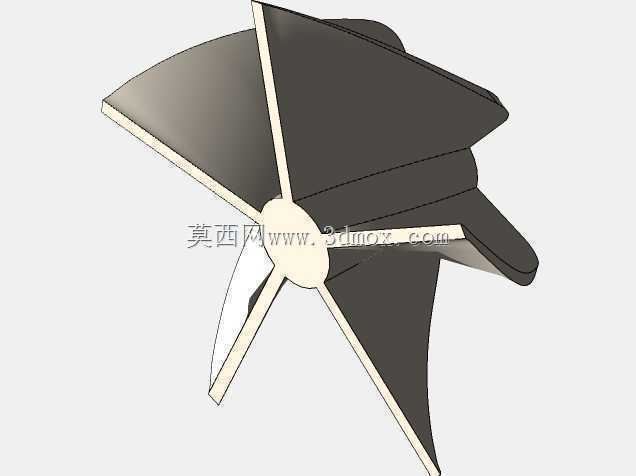

　　在涂料、树脂类高粘度流体的混配生产环节，混合设备的核心做功部件直接决定物料分散均匀度、混配周期与批次稳定性，这类曲面叶轮正是针对中高粘度非牛顿流体混合作业开发的核心做功元件，和普通清水搅拌桨的设计逻辑存在本质区别。日常生产中，这类叶轮常配套安装在立式混合釜、在线管道混合器的动力输出轴端，既可以在釜用批次混配场景中完成树脂基料、色浆、助剂的循环剪切分散，也能在连续化生产的管道混合单元中，对输送过程中的多股物料进行快速折流混合，避免出现树脂局部团聚、色浆分散不均导致的成品色差、固化性能不一致等常见生产问题。从结构设计逻辑来看，这款叶轮采用了大后掠角的曲面叶片构型，五片叶片沿轮毂周向均布，叶片型线经过流体仿真迭代优化，

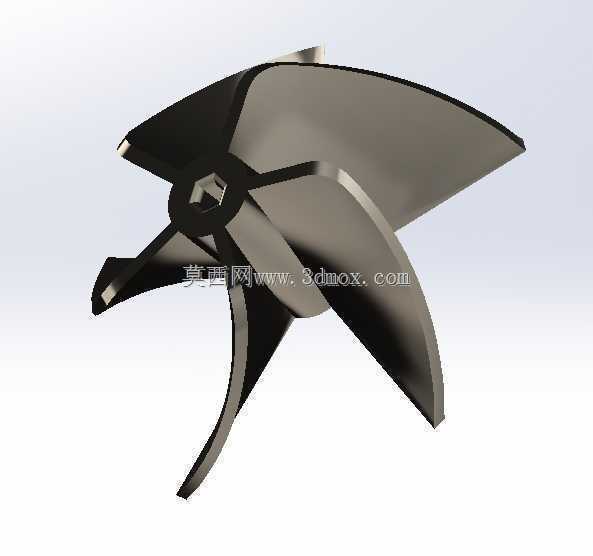

　　没有采用平直叶片的直角折边结构，整体曲面从轮毂连接处向外缘平滑过渡，叶片外缘做了小角度的切向倾斜，这种设计首先能降低高粘度物料搅拌时的轴向阻力，避免启动瞬间轴系扭矩过载，同时旋转过程中叶片曲面会同时推动物料产生轴向循环流与径向剪切流，既可以带动釜内上下层物料形成整体循环，消除罐底的物料沉积死角，也能通过叶片表面与物料的相对运动产生适度剪切，打散树脂中的团聚填料颗粒，不会像平直涡轮桨那样在高粘度工况下仅能带动桨叶周边小范围物料运动，形成中心空转的混合死区。轮毂部分采用了带内孔键槽的安装结构，安装端面预留了轴向定位的贴合面，能和标准搅拌轴的轴伸端配合，通过平键传递扭矩，轴端锁紧后不会出现高速运转下的径向跳动，

　　安装边界适配常规的化工混合设备轴系尺寸，不需要对现有设备的轴端结构做定制化改造就能直接替换原有桨叶。叶片的厚度从轮毂到外缘采用渐变设计，靠近轮毂的受力根部厚度更大，能承受高粘度物料带来的交变载荷，避免长期运转下的叶片根部疲劳断裂，外缘厚度适当减薄，能提升对物料的剪切效率，同时减少叶片外缘的物料粘附，在树脂类易粘壁物料的生产场景中，能降低停机清理的频次。实际选型应用中，这类叶轮的直径匹配需要结合混合腔体的内径做对应调整，通常釜用场景下叶轮直径取釜体内径的三分之一到二分之一区间，管道混合场景下叶轮外径和管道内壁保留3-5mm的安全间隙，既避免运转过程中叶片碰擦腔体内壁，也能减少叶片与壁面之间的物料短路流，提升混合效率。和传统的锚式、

　　框式搅拌桨相比，这种曲面叶轮的转速适用区间更宽，在低转速下就能实现全腔体的物料循环，高转速下也不会产生过大的轴向推力导致设备振动，适配不同粘度范围的涂料、树脂物料混配需求，不管是低粘度的溶剂型树脂，还是中高粘度的无溶剂涂料、环氧基料，都能通过调整安装转速达到理想的混合效果。建模过程中，叶片的曲面曲率是核心控制要点，需要保证每一片叶片的型面偏差控制在合理范围内，避免周向动不平衡量过大导致运转振动，轮毂的键槽位置、安装端面的垂直度也需要严格控制公差，保证装配后叶轮的旋转同轴度符合设备运行要求，整体结构没有多余的直角缝隙，所有连接处都做了圆弧过渡，既避免物料在缝隙处残留固化，也能降低结构应力集中，提升部件的长期运行寿命。
