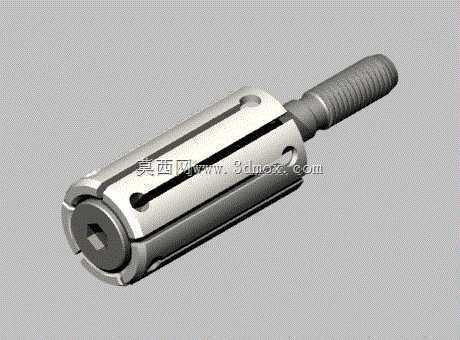

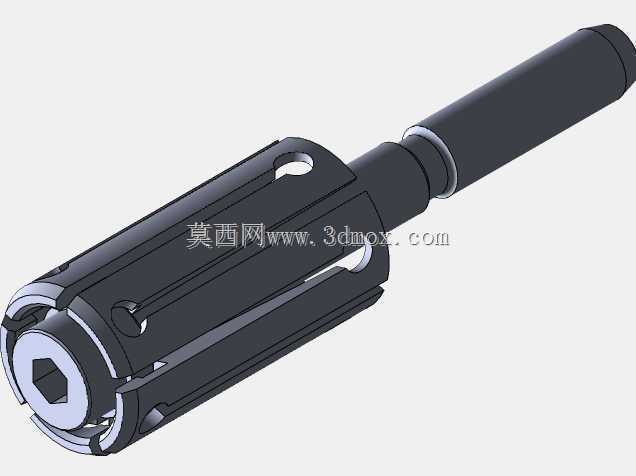

带内六角驱动端开槽式可膨胀胀紧连接套筒

项目分类:通用机械零部件 发布时间:2022-01-29 ID:529784
  • 带内六角驱动端开槽式可膨胀胀紧连接套筒
  • 带内六角驱动端开槽式可膨胀胀紧连接套筒

  在机床主轴工装夹具、精密检测设备的工件定位、小型自动化生产线的轴系扭矩传递场景里,这类开槽式可膨胀套筒是解决小空间内无键连接、重复定位精度不足问题的核心元件,区别于传统平键连接需要在轴和轮毂上加工键槽带来的应力集中问题,这类胀套依靠径向膨胀产生的抱紧力实现轴与装配件的无间隙配合,装拆过程不需要额外的拉马或敲击工具,仅通过端部的内六角结构拧动驱动端即可完成胀紧与松脱动作,适合需要频繁更换工装、调整工件装夹位置的工位使用。

  从结构设计逻辑来看,该套筒的主体采用轴向多槽均匀分布的开缝结构,槽道沿套筒轴向从靠近螺纹端的位置延伸至驱动端附近,且槽道并非完全贯通,保留了驱动端的整体刚性,避免反复胀缩过程中套筒端部出现开裂变形;套筒的外圆柱面在自由状态下存在微小的锥度?不对,仔细看结构,其膨胀逻辑是依靠端部螺纹段拧入时,带动内部的楔形芯轴轴向移动,将开缝的套筒主体沿径向撑开,哦不对,图中端部的外螺纹是用于和外部的锁紧螺母配合?不对,重新梳理:驱动端的内六角孔用于转动芯轴,芯轴和套筒主体之间采用小锥度配合,当芯轴相对套筒轴向进给时,锥面的法向分力会将开缝的套筒瓣沿径向向外顶出,从而在套筒外圆和安装孔内壁、套筒内孔和被连接轴之间产生均匀的正压力,依靠接触面的静摩擦力传递扭矩和轴向力,这种结构的优势是对中性好,胀紧后轴和轮毂的同轴度可以控制在0.02mm以内,适合高速回转的轴系使用,不会像键连接那样因为间隙存在产生回转冲击。

  在安装边界的尺寸设计上,这类小规格胀套的外径通常适配10-30mm范围的安装孔,对应的被连接轴径范围覆盖6-25mm,端部的外螺纹段长度一般控制在15-25mm,预留足够的螺母锁紧行程,同时螺纹规格和套筒主体的膨胀能力匹配,避免螺纹过载滑牙;套筒主体的开缝数量通常为3-6条,沿圆周均匀分布,保证径向膨胀时各方向的变形量一致,不会出现偏载导致的抱紧力不均问题,开缝的宽度在自由状态下控制在0.3-0.8mm,既保证足够的膨胀量(单边最大膨胀量通常在0.2-0.5mm区间),又不会因为缝宽过大导致套筒胀紧后外圆出现明显的棱边,刮伤安装孔内壁。

  实际使用场景中,这类胀套常被用在小型磨床的砂轮接杆连接、绕线设备的线轴固定、印刷设备的辊筒快换结构上,相比传统的紧定螺钉连接,它不会在轴表面留下压痕,反复装拆后轴的表面不会出现损伤,也不需要对轴进行额外的平面加工,降低了轴类零件的加工成本;设计时需要注意,套筒的材质通常选用弹簧钢或合金结构钢,经过淬火处理后硬度达到HRC40-45,保证反复胀缩过程中的弹性恢复能力,避免出现塑性变形导致松脱后无法复位,内六角驱动端的深度要满足标准内六角扳手的插入深度要求,避免拧动时出现扳手滑脱,同时驱动端的端面要和套筒轴线垂直,保证拧紧时的受力均匀。

  在选型匹配时,需要根据传递的额定扭矩计算所需的抱紧力,再对应选择合适规格的胀套,避免选型过小导致传动打滑,或者选型过大造成安装孔和轴的过载变形;安装前需要清理轴和安装孔表面的油污、铁屑,保证接触面的清洁,否则会降低摩擦系数,导致实际传递扭矩不足,拧紧过程需要采用扭矩扳手按照对角分步的方式拧紧锁紧螺纹,不要一次性拧到额定扭矩,避免套筒出现偏斜导致局部应力过大开裂。这类结构的胀套还有一个优势是可以补偿一定的轴和孔的同轴度误差,在安装精度不是特别高的工位上,依然可以实现稳定的连接,降低了装配时的对位难度,适合自动化设备的快换模组使用,能够大幅缩短工装更换的停机时间,提升生产线的运行效率。
