33kV户外高压绝缘套管结构设计

　　在35kV电压等级输配电系统中，高压套管是变压器、开关柜、GIS组合电器等高压设备实现带电导体与接地壳体之间绝缘隔离、同时承载导体固定作用的核心部件，本次建模的33kV套管属于户外型复合绝缘结构，主要应用于农网升级改造、工业园区变电站主变低压侧出线、户外环网柜进出线等场景，可在海拔1000米以下、环境温度-40℃到+40℃、覆冰厚度不超过10mm的户外环境中长期运行，相比传统纯瓷套管，该结构采用硅橡胶复合伞裙作为外绝缘主体，重量仅为同电压等级瓷套的三分之一，抗冲击、抗污秽能力更强，运维过程中不易出现碎裂问题。

　　从功能实现逻辑来看，该套管的核心作用分为两个维度：一是电气绝缘，既要保证中心导电杆与安装法兰之间的工频耐压、雷电冲击耐压满足33kV电压等级的绝缘要求，避免发生对地闪络、击穿故障；二是机械承载，需要承受导电杆连接母排产生的静态拉力、户外风载荷、以及短路故障时的电动力冲击，保证导电杆位置不发生偏移，密封结构不失效。建模过程中首先确定的是安装边界参数：底部安装法兰采用方形钢板结构，四个安装螺栓孔的中心距适配主流35kV变压器套管安装座尺寸，法兰与设备壳体接触的位置预留了密封槽，可放置O型密封圈实现IP67级防护，避免雨水、潮气进入设备内部。

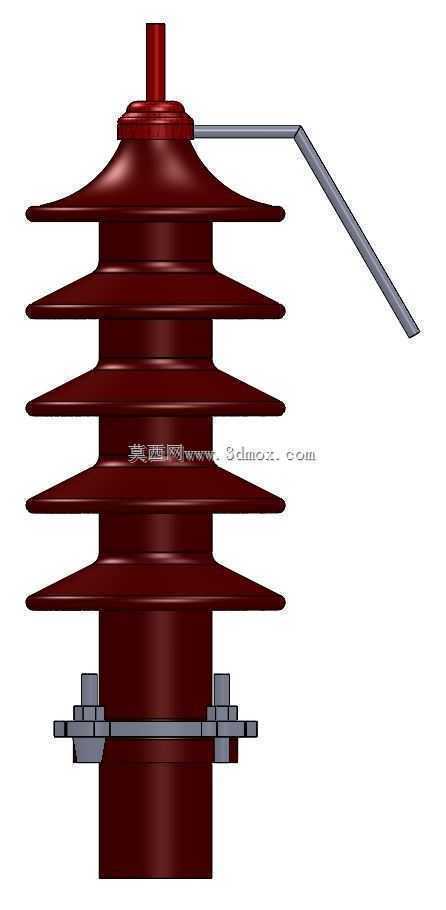

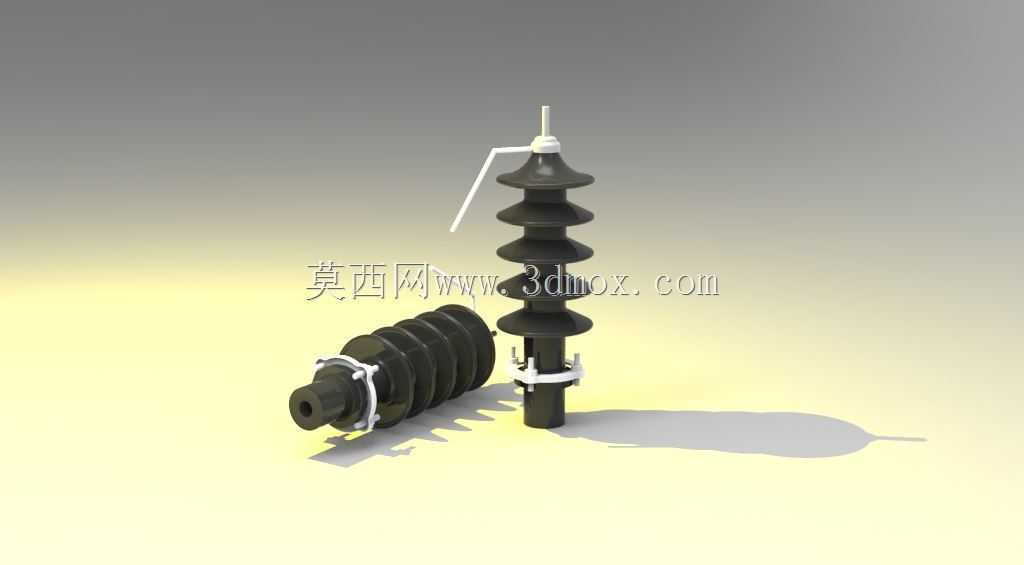

　　外绝缘伞裙的设计是整个套管结构的核心，建模时按照污秽等级III级的爬电比距要求，设置了5层大小交替的伞裙结构，大伞伸出长度大于小伞20mm，伞裙下表面设置有一定的倾斜角度，可在降雨时快速排走雨水，避免形成连续水膜造成闪络，同时伞裙边缘做了圆弧过渡，减少局部电场集中。伞裙上方的导电杆顶端设置有接线端子结构，可通过螺栓连接户外架空导线或设备母排，接线端子与伞裙根部之间设置有金属压盖，压紧内部密封结构，保证导电杆与绝缘主体之间的密封可靠性。

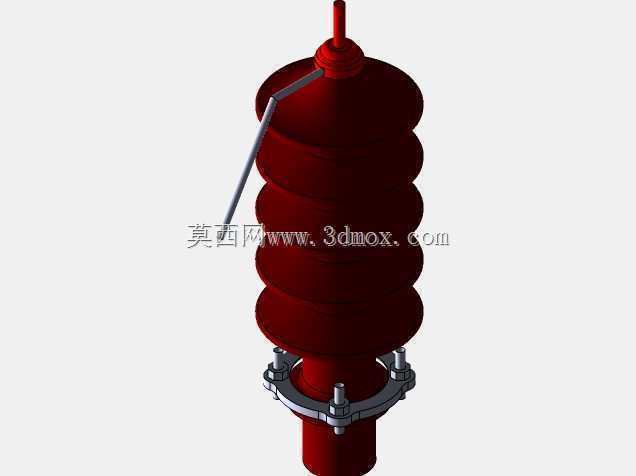

　　套管侧面设置的均压引弧臂是容易被忽略的结构，该部件采用金属弯管成型，一端固定在顶部接线端子等电位位置，另一端延伸至最下层伞裙外侧，在发生雷电过电压闪络时，可引导电弧在引弧臂端部与接地法兰之间燃烧，避免电弧灼伤伞裙表面，提升套管的耐弧能力。建模过程中对内部绝缘结构做了等效简化，实际产品中导电杆与外绝缘伞裙之间设置有环氧树脂浸渍的电容芯子，通过多层电容屏均化内部电场分布，避免内部出现局部场强过高导致的绝缘老化，三维建模时保留了芯子与伞裙、法兰的配合尺寸，可直接用于设备整体装配的干涉检查。

　　从安装适配性来看，该套管的轴向总长度满足33kV电压等级对地空气间隙要求，安装后导电杆伸出设备壳体的长度预留了足够的母排连接操作空间，底部法兰的厚度、螺栓孔直径均按照标准金具参数设计，可直接匹配标准规格的安装螺栓、平垫、弹垫，不需要额外加工定制配件。在设备整体装配仿真中，该模型可用于模拟套管安装后的电场分布、风载荷下的应力变形，也可用于变电站三维布置中的碰撞检查，确认套管与周边设备、构架之间的安全净距满足规范要求。

　　实际工程应用中，这类套管的选型需要结合安装场景的污秽等级、海拔高度调整爬电距离，高海拔地区需要相应增加伞裙数量或放大伞裙尺寸，提升外绝缘水平，建模时的参数化结构可快速调整伞裙参数适配不同工况需求。相比早期的纯瓷套管，复合绝缘套管的硅橡胶伞裙表面具有憎水性，在潮湿、污秽环境下的绝缘性能更稳定，运维周期更长，目前已经成为35kV及以下电压等级户外高压设备的主流配套部件，该三维模型完整还原了产品的装配关系、外形尺寸与安装接口，可直接用于电力设备的结构设计、装配校验、施工模拟等工作场景。
