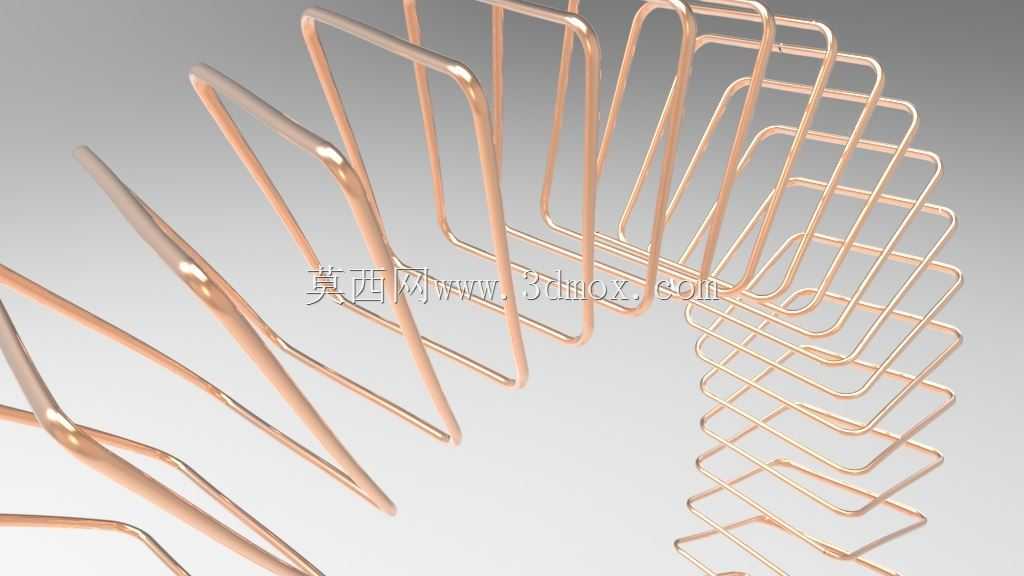

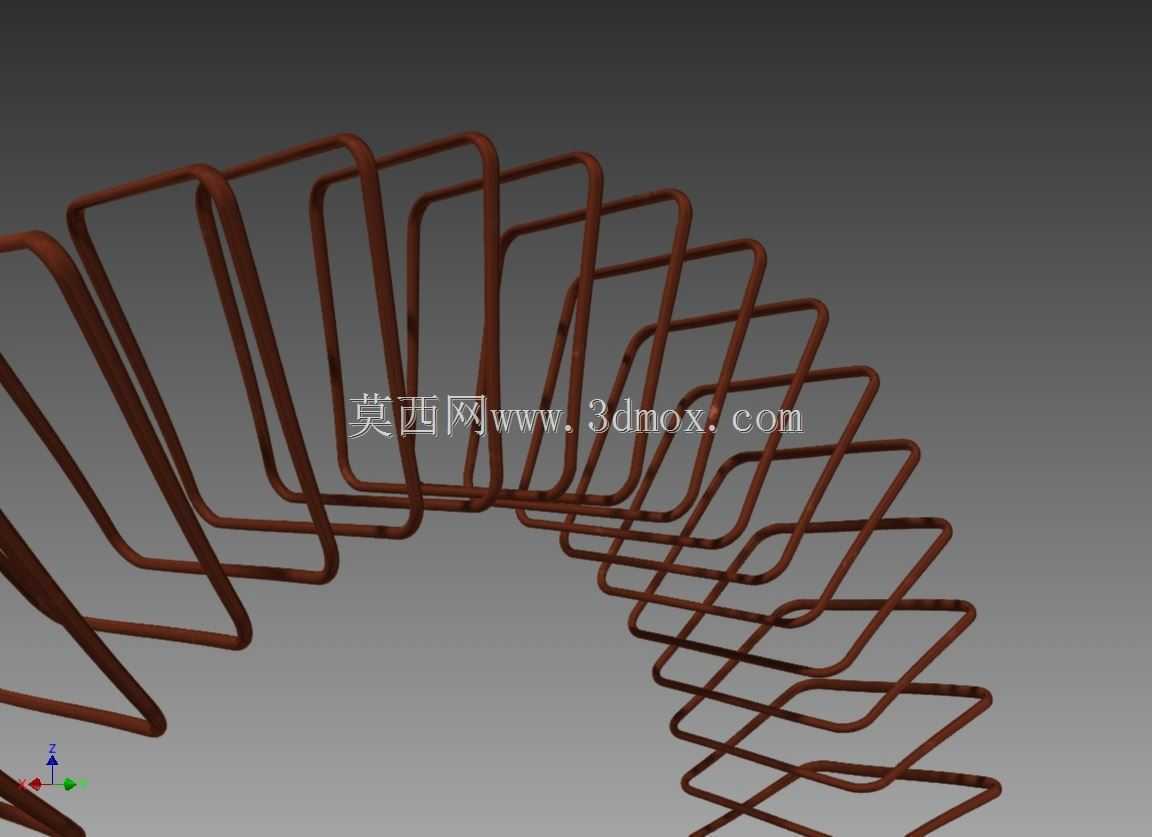

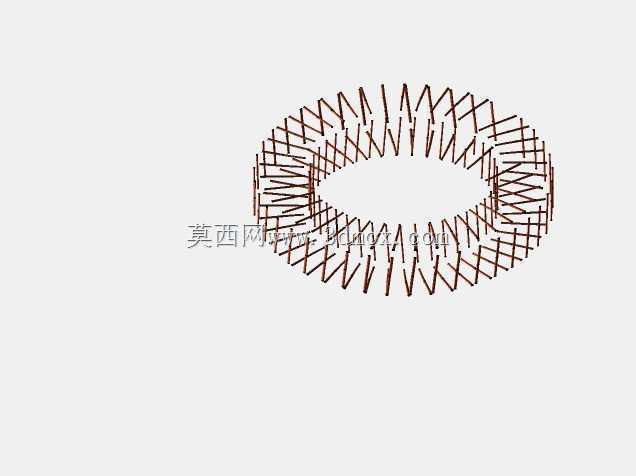

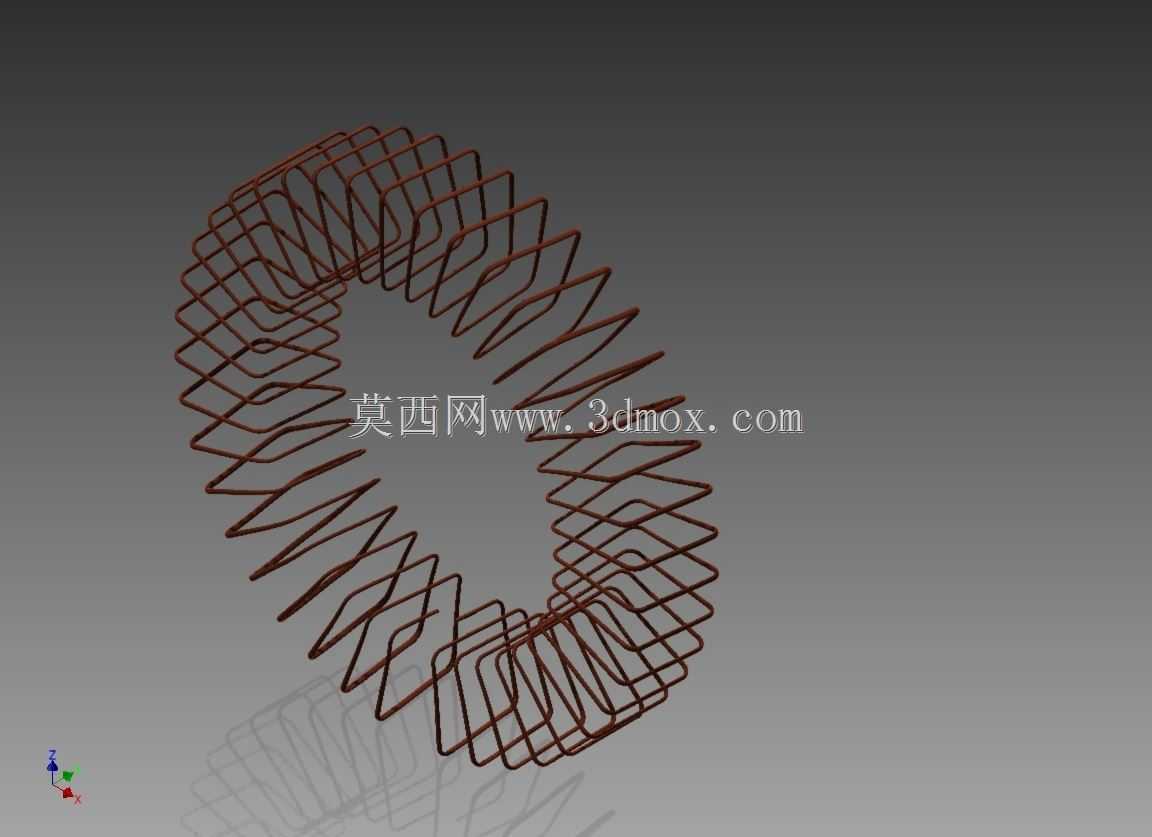

这类矩形绕制的空心铜线圈,在中高频感应加热设备、无线电能传输耦合机构、特种电磁执行器里应用十分广泛,和常规圆形螺线管线圈不同,矩形绕制的结构能更好适配扁平状的安装空间,在平面感应加热工位、长条形工件的局部热处理场景中,矩形线圈产生的磁场覆盖区域更贴合工件轮廓,不会像圆形线圈那样在边角位置出现磁场强度骤降的问题,能有效提升加热过程的温度均匀性,减少工件局部过烧或者加热不足的缺陷。从结构设计逻辑来看,线圈采用单根紫铜线材连续弯折成型,每一圈的弯折圆角都做了一致性控制,相邻匝之间保持均匀的间隙,既可以保证匝间绝缘距离满足耐压要求,也能让线圈工作时的散热气流顺利通过匝间缝隙,避免长时间大电流工作时出现热量累积。线圈的出线端做了平直延伸处理,
端部的接触面平整度控制在较高精度,安装时可以直接和设备的接线铜排通过螺栓压接,不需要额外做转接端子,能减少接线位置的接触电阻,降低大电流工况下的接头发热风险。在实际设备适配中,这类线圈的安装边界需要重点考量,首先是线圈整体的外轮廓尺寸,要和设备的安装腔体预留至少5mm的安全间隙,避免线圈工作时的振动导致和金属腔体接触引发短路;其次是线圈的匝间距公差要控制在±0.2mm以内,不然会导致整体电感量出现偏差,直接影响设备的谐振参数匹配,轻则造成设备输出功率不足,重则会引发功率器件过流损坏。设计这类线圈的三维结构时,需要先根据设备的工作频率、所需的磁场强度范围计算出所需的匝数、线材线径,再结合安装空间的限制确定每一圈矩形的长宽尺寸,
弯折位置的内圆角不能过小,不然会导致铜线材弯折处出现应力集中,后续设备运行过程中受冷热交变应力影响,容易出现线材开裂的问题;同时还要考虑线圈的固定方式,通常会在匝间隙位置嵌入耐高温的绝缘固定骨架,骨架的卡槽要和线材外径完全贴合,既不能过紧压伤线材绝缘层,也不能过松导致线圈在振动工况下出现位移。在感应加热场景使用时,这类线圈往往会配套高频磁芯使用,线圈和磁芯的安装间隙要控制在1-2mm,间隙过大会导致磁耦合效率下降,间隙过小则容易因为线圈工作时的热膨胀挤压磁芯,造成磁芯碎裂。和带磁芯的密闭线圈不同,这种空心矩形线圈的散热条件更好,在同等电流密度下的温升更低,适合长时间连续工作的工业场景,比如自动化生产线的在线热装工位,
用这类线圈对轴承内圈进行快速加热,能实现工件的均匀受热,装配后轴承的预紧力一致性更好,不会出现局部过热导致的轴承退火问题。在无线电能传输场景中,这类矩形线圈作为发射端耦合机构时,相比圆形线圈的有效耦合面积更大,在接收端位置出现小幅偏移时,传输功率的波动更小,能提升无线供电系统的位置容错能力,适合AGV小车的非接触充电工位使用,AGV停靠时即使存在厘米级的位置偏差,也能保证稳定的功率传输。建模过程中需要重点还原每一圈线材的弯折轨迹,保证相邻匝的平行度,出线端的位置要和实际安装接口完全对应,方便后续做设备的整体装配干涉检查,避免实际生产时出现线圈和周边结构件干涉的问题;同时还要在线圈模型中预留绝缘层的厚度空间,不能直接按裸铜线尺寸建模,不然会导致后续设计的固定骨架尺寸偏小,无法顺利装配。
