螺旋锥齿花键轴机械传动零件设计

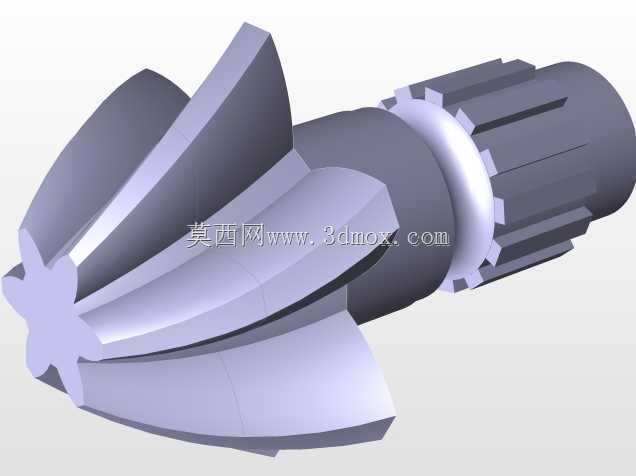

　　这款带螺旋锥齿结构的花键轴，是动力换向传动系统里的核心承载零件，日常在差速传动总成、角向动力输出单元里承担扭矩传递与转向换向的双重作用，常见于需要垂直变向传输动力的行走设备、工业传动箱、农机传动单元中，区别于普通直齿轴类零件，它将锥齿轮的啮合传动功能与花键轴的扭矩连接功能整合为一体，减少了传动链里的零件装配数量，降低了连接环节的累积误差，能在紧凑安装空间里实现90度方向的动力换向输出。

　　从实际工况适配角度看，这类轴的锥齿段采用螺旋齿形设计，相比直齿锥齿结构，啮合重合度更高，单齿承受的瞬时冲击载荷更小，传动过程中齿面接触是逐步滑入啮合再逐步脱离，不会出现直齿结构的瞬时撞击异响，在中高速、变载荷的传动场景里运行平稳性优势明显，能有效降低传动系统的振动与噪音，适合连续运转的工业传动场景。齿部的螺旋角参数经过匹配计算，保证啮合过程中齿面接触印痕沿齿长方向均匀分布，避免偏载导致的局部齿面过早磨损，延长零件的实际使用寿命。

　　轴身的花键段采用矩形花键结构设计，相比单键连接的结构，花键的多齿均匀承载特性可以传递更大的扭矩，同时花键配合的导向性更好，允许配套的滑动齿轮在轴上做轴向滑移，实现传动档位的切换功能，适配需要变速输出的传动箱结构。花键的齿侧配合间隙经过严格控制，既保证滑移过程的顺畅无卡滞，又避免间隙过大导致的传动冲击与回程误差，保证动力传递的精度。锥齿段与花键段之间设置的定位轴肩，是装配过程中的轴向定位基准，安装时轴承内圈、隔套等零件抵靠在轴肩端面，保证各装配零件的轴向位置精度，轴肩的过渡圆角经过优化处理，避免应力集中导致的轴身断裂风险，在交变载荷长期作用下不会出现应力疲劳裂纹。

　　设计过程中首先要匹配配对锥齿轮的安装距参数，保证两轴的节锥顶点重合，这是锥齿轮正确啮合的核心前提，一旦安装距出现偏差，会导致齿面接触位置偏移，轻则出现传动噪音大、磨损加快的问题，重则出现打齿断齿的失效情况。轴的各段直径尺寸根据传递的额定扭矩计算确定，结合材料的许用剪切应力、弯曲应力校核轴的危险截面强度，锥齿根部的截面是强度校核的重点位置，因为这里同时承受啮合带来的径向力、轴向力与圆周力，复合应力状态复杂，需要保证足够的安全系数应对瞬时冲击载荷。

　　安装边界方面，轴的两个支撑轴颈尺寸与配套圆锥滚子轴承的内圈尺寸匹配，轴承选型时考虑锥齿啮合产生的轴向力，选用能承受双向轴向载荷的轴承组合，保证轴系的轴向定位可靠，不会在运转过程中出现轴向窜动影响啮合精度。轴的轴向固定通过轴端锁紧螺母实现，锁紧螺母的预紧力经过计算控制，既保证轴承的预紧量符合要求，又不会因预紧力过大导致轴承早期磨损。轴的外露表面做防锈处理，齿部与花键配合表面经过热处理强化，保证表面硬度满足耐磨要求，芯部保持足够的韧性应对冲击载荷，实现外硬内韧的性能匹配。

　　在实际装配调试过程中，需要通过调整垫片厚度调整锥齿的啮合间隙，保证齿侧间隙在合理范围内，间隙过小会导致运转卡滞、润滑不良、齿面过热烧蚀，间隙过大会导致传动冲击大、换向回程误差大，影响传动精度。这类集成式的轴类零件相比分体式的锥齿轮与轴通过键连接的结构，消除了键连接的间隙与应力集中问题，整体刚性更好，在大扭矩冲击工况下的可靠性更高，适合在重载、紧凑安装空间的传动场景中使用，目前在小型工程机械传动箱、农机后桥差速单元、工业角向传动头里都有广泛应用，其结构设计的合理性直接决定整个传动总成的使用寿命与运行稳定性。
