简易钻削加工用钻孔夹具三维结构

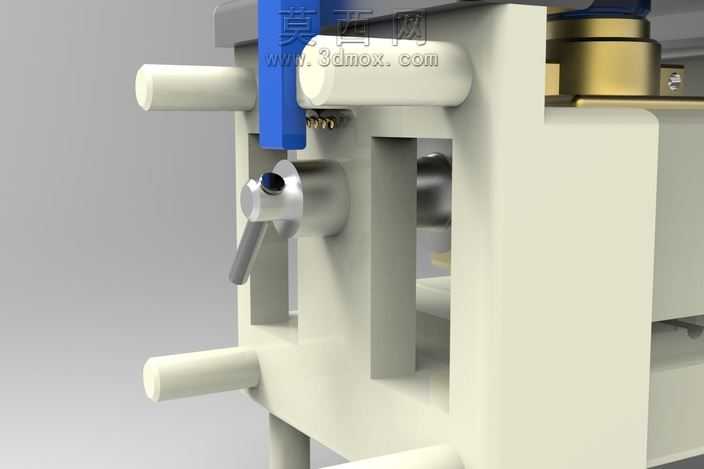

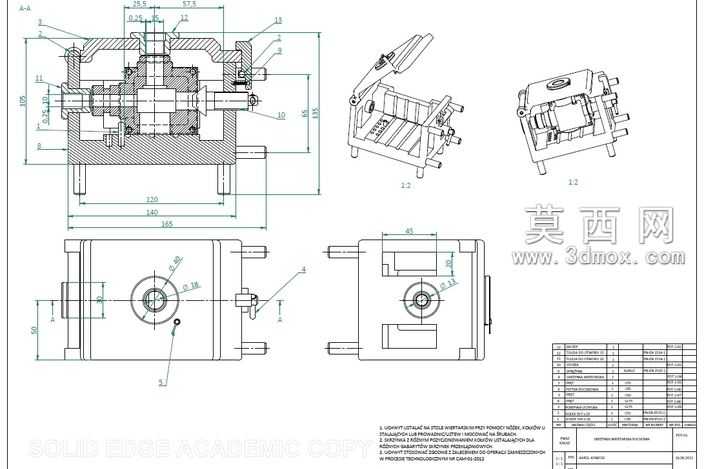

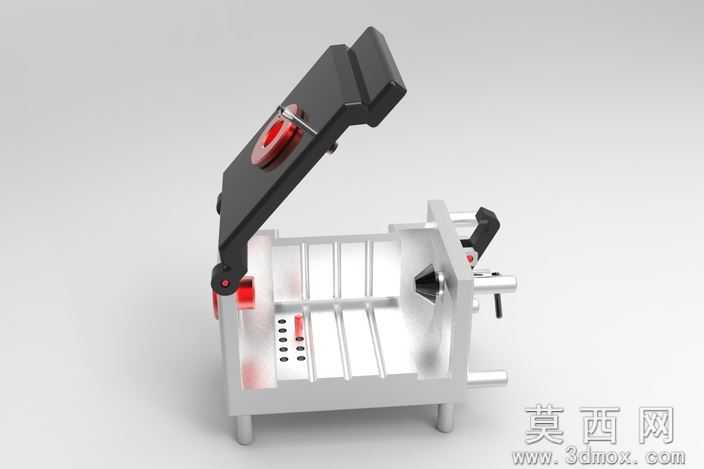

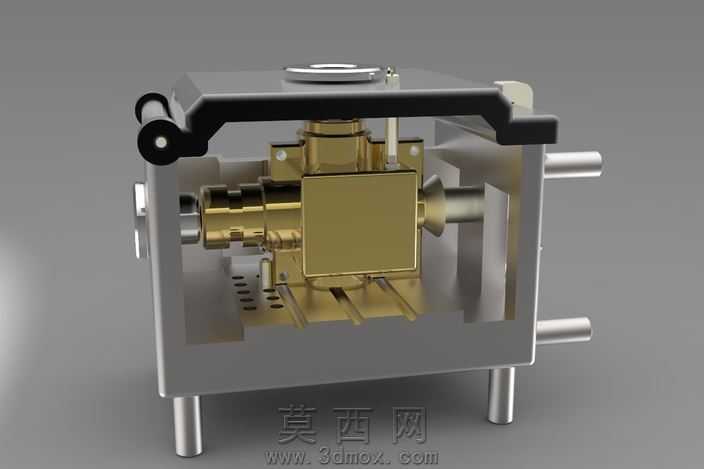

本钻孔夹具采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械加工工装的设计规范，对各功能部件的装配关系、配合公差进行了精准还原，确保模型可直接用于后续的工程出图、装配模拟以及加工工艺验证。渲染阶段采用了工业级写实渲染方案，针对不同部件的材质特性做了分层材质赋予：框架类支撑结构采用磨砂质感的铸铁材质，调整了金属粗糙度与反射参数，还原铸造金属的哑光厚重质感；核心定位与传动部件采用抛光黄铜材质，通过调整金属度、高光层级与环境反射强度，凸显精加工金属件的光亮质感；操作手柄、定位销等外露操作件则做了发黑处理与镀铬区分，不同材质的视觉层次清晰，能够直观区分各功能模块。结构设计上，该夹具采用框式主体承载结构，底部设置四根支撑立柱保证装夹作业的稳定性，侧面伸出的定位轴用于和钻床工作台完成定位对接，顶部设置快压式锁紧机构，可快速完成待加工工件的装夹与拆卸，内部集成的卡盘定位结构可适配不同规格的钻削工件，对中精度高，装夹行程可调，能够满足小批量多规格零件的钻削加工需求。设计思路围绕简易钻削场景的实用性展开，摒弃了复杂的非标定制结构，全部采用通用机械标准件与模块化功能组件，既降低了夹具本身的制造成本，也便于后续的维护与部件更换，整体结构紧凑，操作逻辑简单，无需复杂调试即可快速投入钻削加工作业，可有效降低钻削工序的装夹辅助时间，提升小型零件的钻孔加工效率。
