SMC气动电控控制器IC90三维模型

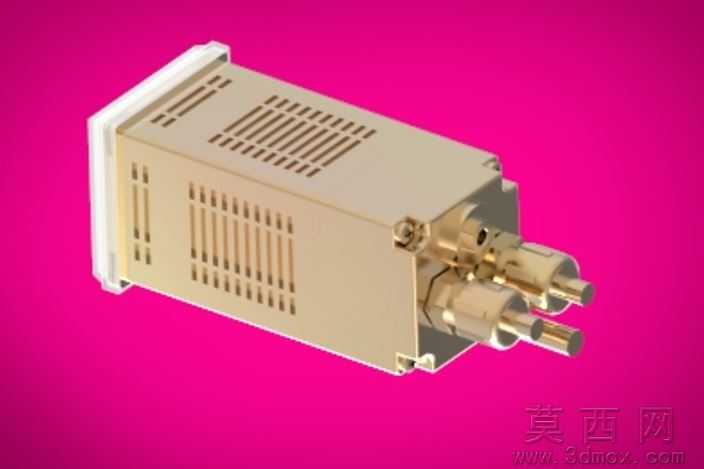

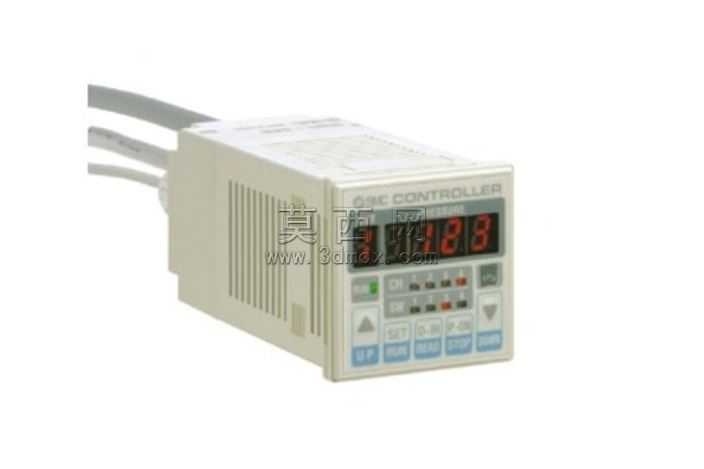

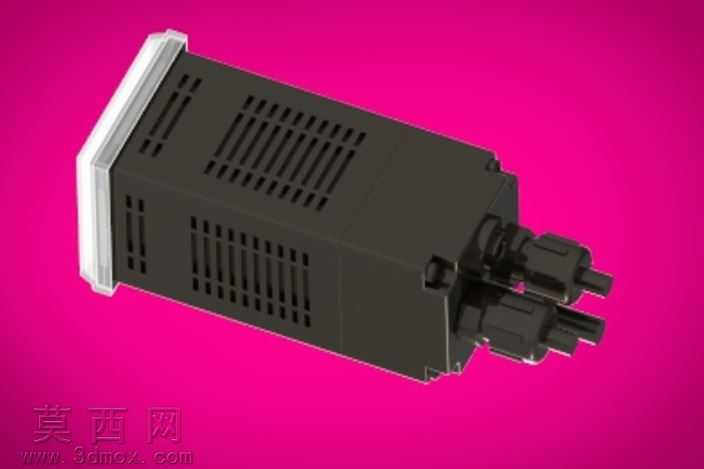

本模型为SMC品牌IC90系列气动电控控制器的三维建模作品，建模过程严格参照实物外观与结构比例完成，整体采用规整的长方体壳体造型，还原了实物的工业级外观质感。建模阶段首先通过测绘实物的长宽高尺寸搭建基础壳体轮廓，对壳体侧面的散热格栅做了等比例的阵列还原，每一处格栅的间距、深度都与实物保持一致，保证模型的结构还原度。壳体正面的操作面板是建模的重点区域，首先还原了顶部的数码显示窗口，窗口内的数字显示区域做了分层建模，区分了显示屏基底、发光数字层与透明防护面板，后续渲染时可通过材质调整实现通电显示的视觉效果。面板下方的功能按键区域，逐个还原了不同功能的按键造型，包括方向调节键、功能设置键、模式切换键等，每个按键的凸起高度、表面标识都做了精细化处理，按键旁的状态指示灯区域也做了独立的结构拆分，方便后续赋予不同的发光材质。模型还还原了控制器侧面引出的连接线缆，线缆采用柔性建模方式处理，还原了实物出线处的防护结构与线缆的自然弯曲形态，线缆的粗细、出线位置都与实物完全匹配。材质设置方面，壳体主体采用浅米灰色的工业塑料材质，调整了材质的粗糙度与反光度，还原工业塑料的哑光质感；显示窗口的透明面板采用高透亚克力材质，添加了轻微的反光与折射效果；按键部分根据功能区分材质，功能按键采用与壳体一致的塑料材质，操作方向键采用浅蓝色的硬质塑料材质，与实物的色彩区分保持一致；线缆部分采用深灰色的橡胶材质，调整了材质的凹凸纹理，还原橡胶线缆的表面质感。渲染阶段采用柔和的工业场景布光，主光源从侧上方照射，突出壳体的结构轮廓与散热格栅的立体感，辅助光源补充正面面板的光照，清晰展现按键与显示屏的细节，添加了轻微的环境反射效果，让模型整体更具真实感。设计思路上以工业级还原为核心目标，兼顾模型的结构准确性与渲染表现效果，既可以用于气动系统的装配场景展示，也可作为工业控制类设备的可视化素材使用，模型的各个结构部件都做了独立分组，方便后续进行结构拆解、动画演示等二次创作。
