工业卷材导向输送辊组机架结构

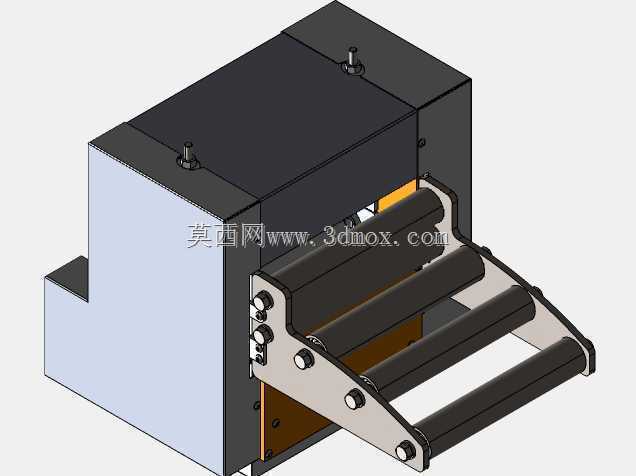

　　这套辊组结构主要面向薄型带状物料的连续生产工位，常见于薄膜分切、标签印刷、软包装复合、无纺布加工等产线的进料段，承担物料展平、导向、张力缓冲的核心作用，避免带状物料在走料过程中出现跑偏、褶皱、张力突变导致的断料或印刷套准偏差问题。从结构布局来看，整体采用侧装式L型机架作为承载主体，左侧立板与底部安装基准面垂直加工，安装面预留了沉头固定孔位，可直接通过内六角螺栓锁紧在设备主机的安装墙板上，不需要额外制作转接支架，安装时仅需要保证基准面的平面度公差在0.05mm/m范围内，即可保证辊组的平行度初始精度。外露的多根平行辊轴分为固定导向辊与摆动张紧辊两类，靠近出料侧的摆动辊组通过双侧摆臂与机架铰接，摆臂的铰接孔内镶嵌了自润滑铜套，

　　长期往复摆动无需频繁加注润滑脂，适配产线连续24小时运行的工况需求，摆臂的摆动角度范围预留了15度的调节余量，可适配不同厚度、不同张力系数的带状物料走料需求，当物料张力出现瞬时波动时，摆动辊组可通过自身重力或配套的阻尼结构吸收张力波动，避免物料被拉扯变形。辊轴本身采用空心钢管焊接轴头的结构，相比实心辊轴减重40%以上，降低了摆臂的负载以及驱动端的动力损耗，辊面做了硬质阳极氧化处理，表面粗糙度控制在Ra0.8以下，既不会刮伤软质物料表面，也能避免物料在辊面打滑出现走料偏移。机架上部的封闭罩壳采用薄钢板折弯成型，通过侧面的快拆螺丝固定，内部可容纳张力检测传感器、走线槽以及配套的阻尼调节组件，

　　日常维护时仅需要拆下两颗固定螺丝即可掀开罩壳完成内部组件的调试或更换，不需要拆解整个辊组结构。双侧的黑色导向挡边可根据物料的幅宽做横向调节，挡边内侧镶嵌了低摩擦系数的聚四氟乙烯垫片，避免物料边缘与挡边长期摩擦产生毛边或掉屑，调节时仅需要松开挡边的锁紧螺母，滑动到对应幅宽位置后重新锁紧即可，调节范围覆盖100mm到400mm幅宽的常见带状物料。从安装边界来看，整体结构的横向宽度不超过500mm，纵向伸出机架安装面的距离不超过350mm，高度方向距离安装基准面的总高度为420mm，不会占用过多的产线安装空间，可直接嵌入现有产线的进料工位，不需要对原有设备的墙板做大规模改造。设计过程中特意将所有铰接点、调节点都设置在设备的操作侧，

　　操作人员站在产线正面即可完成幅宽调节、张力微调、日常清洁等操作，不需要绕到设备背面操作，降低了日常运维的操作难度。辊组的平行度在出厂装配时已经通过工装做了预校准，安装时仅需要保证机架安装基准面与主机墙板的贴合度，不需要现场反复调整辊轴平行度，大幅缩短了现场安装调试的周期。针对有洁净要求的生产场景，所有外露的金属结构件都做了圆角钝化处理，没有尖锐的边角，避免积尘同时也防止操作人员调试时被划伤，结构缝隙控制在3mm以内，避免薄型物料的边角卡入缝隙造成设备故障。
