传送带配套龙门式气动夹取移栽机构

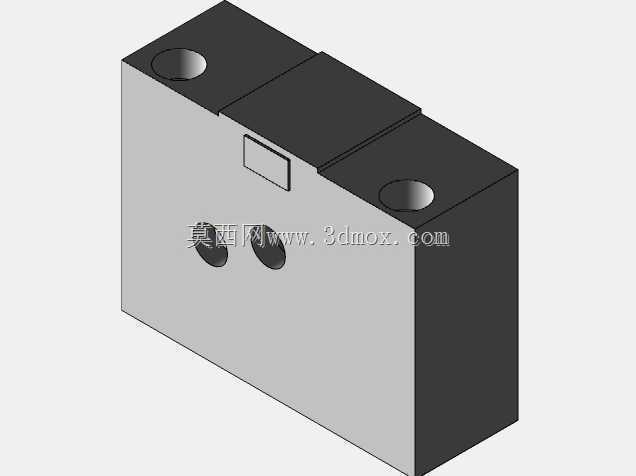

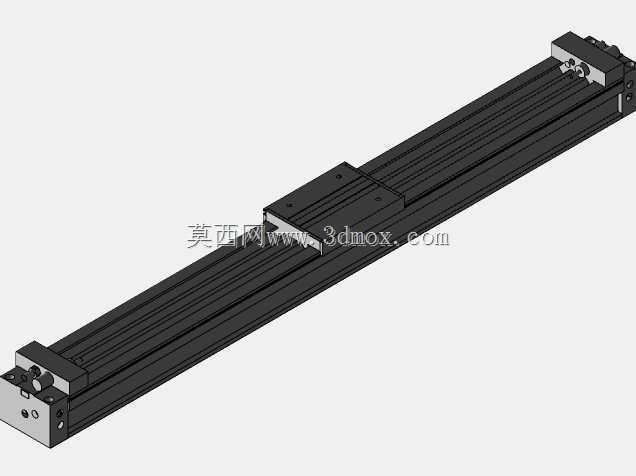

　　这套龙门式夹取机构主要适配平面输送线的工位间物料转运需求，常见于3C电子小件装配、食品包装后段分拣、五金零件工序间流转这类需要在传送带上方完成定点取放的作业场景，区别于大跨度重载龙门，该机构的行程设计完全围绕单条或相邻两条平行传送带的宽度范围设定，横向移动依托铝型材导轨的安装面做支撑，不需要额外搭建大型落地机架，能直接架设在现有输送线的支架上方，减少车间地面空间占用。

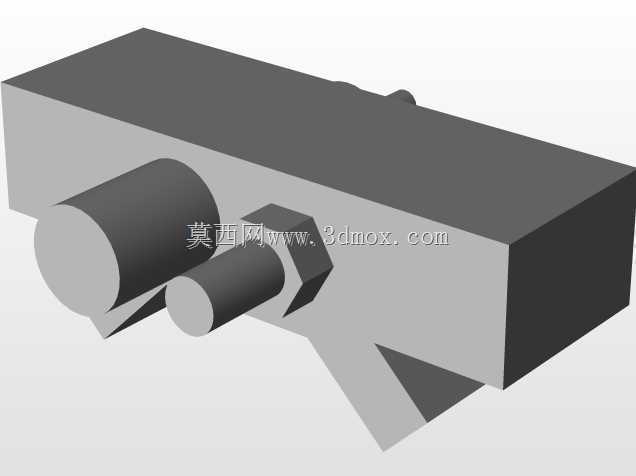

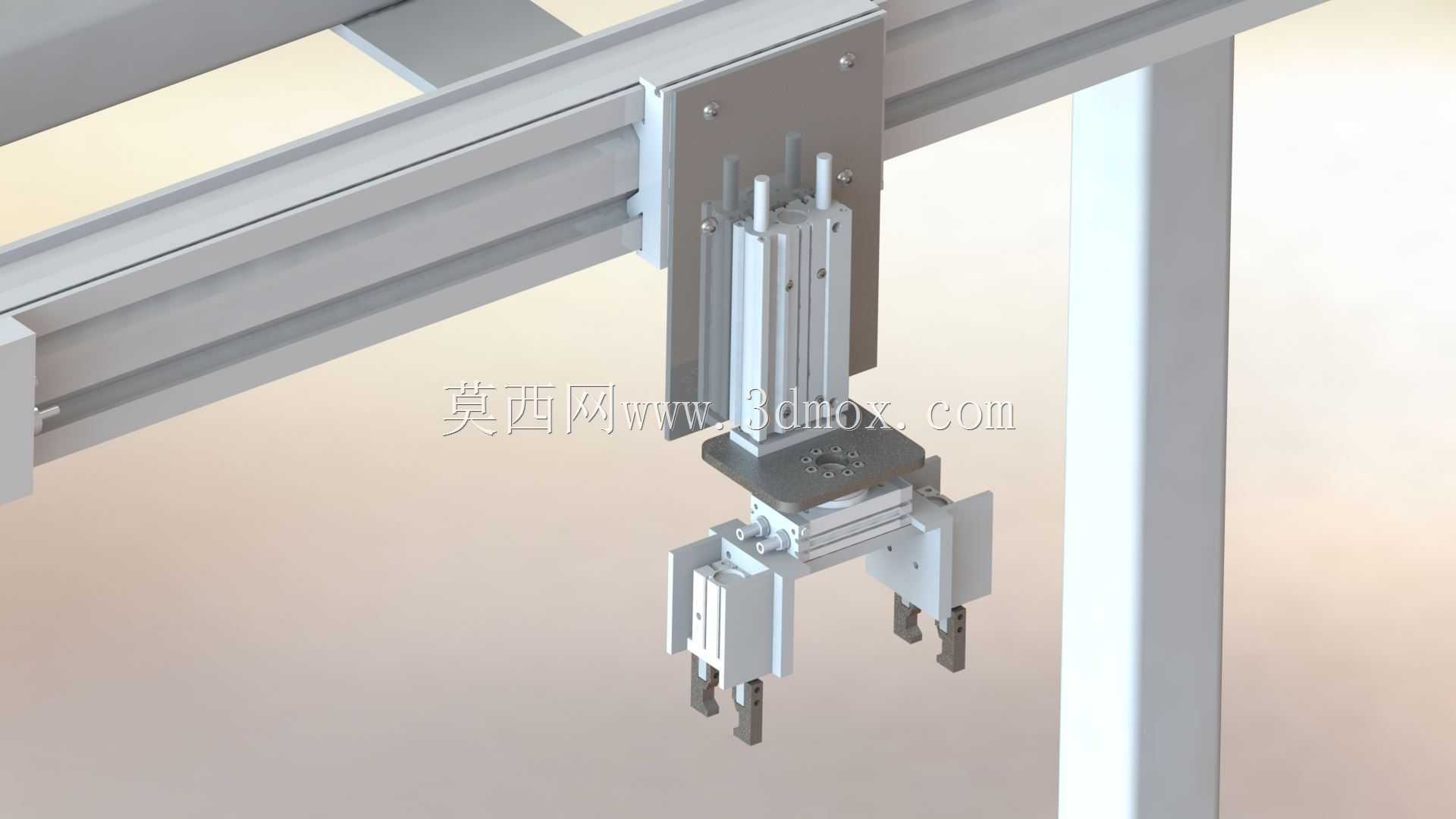

　　从功能实现逻辑来看，机构的Z向升降采用双导杆导向的气动滑台作为执行件，能避免夹取带载时的转动偏移，保证夹爪的抓取姿态始终垂直于传送带平面，末端配置的平行气动夹爪可根据抓取物料的外形更换夹指，目前展示的夹指结构适配带定位凸点的小型块状零件，夹取时的开合行程预留了足够的物料尺寸容错空间，不会因为物料在传送带上的小幅位置偏差导致夹取失败。横向移动的驱动部分可根据实际节拍需求选择同步带传动或者丝杆传动，常规节拍下同步带结构就能满足每分钟20到30次的取放动作，维护成本也更低。

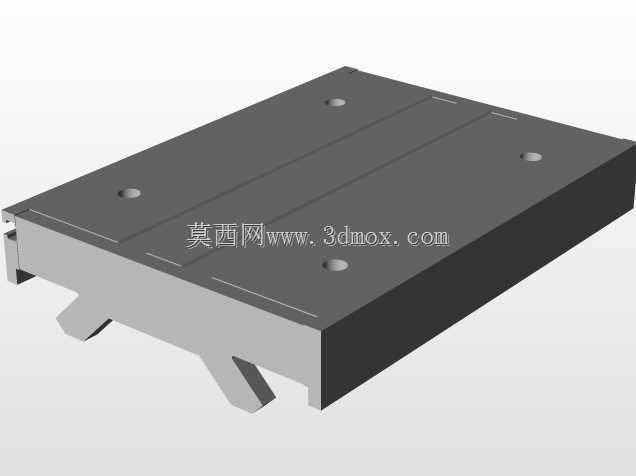

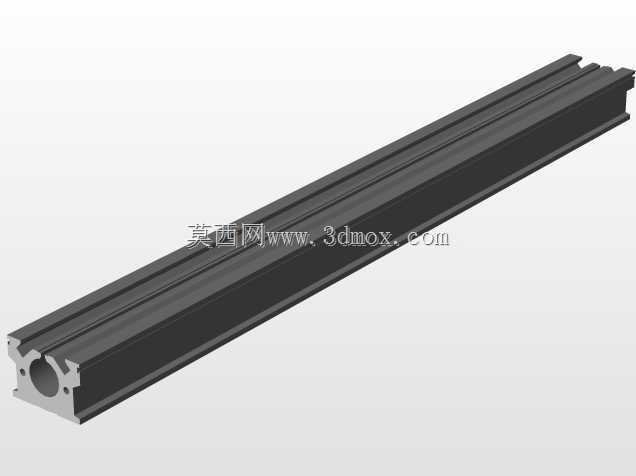

　　设计阶段首先考虑的是安装边界的适配性，整个机构的横向安装基准是标准40系列工业铝型材的导轨面，安装板的孔位完全匹配铝型材的槽宽间距，现场安装时不需要对现有输送线的铝型材支架做二次打孔加工，直接通过T型螺栓就能完成固定。Z向滑台的伸出行程设定时，充分考虑了传送带上方的物料高度差，预留了足够的安全距离，即使传送带上堆叠有少量高度超差的物料，升降过程也不会发生碰撞。夹爪部分的安装采用快换板结构，更换不同规格夹爪时不需要重新调校Z向的原点位置，能缩短产线换型的调试时间。

　　机架部分的连接角件全部采用标准压铸铝角件，装配时的形位公差靠铝型材本身的加工精度保证，不需要现场做焊接或者铣削加工，整个机构的装配工作普通设备维护人员参照装配图就能完成，不需要专业的工装夹具辅助。气路走线全部隐藏在铝型材的槽内，横向移动时的气管随动部分采用拖链承载，避免气管长期往复弯折出现破损，同时也不会让外露管线干扰到传送带的正常运行。

　　实际使用中，该机构的触发信号可直接对接传送带的物料检测传感器，当传感器检测到物料到达抓取工位时，机构先完成横向移动定位到物料正上方，随后Z向滑台下降到夹取高度，夹爪闭合夹紧物料后Z向抬升，再横向移动到放料工位完成放料，整个动作逻辑不需要复杂的编程，普通的气动回路搭配简单的PLC点位控制就能实现稳定运行，对于中小企业改造现有输送线、增加自动上下料功能来说，不需要对原有产线做大规模改动，投入成本和调试周期都控制在较低的范围内。另外整个机构的运动部件都做了限位设计，横向行程的两端设置有缓冲挡块，避免移动超程导致机构脱轨，Z向滑台的上下极限位置也设置有硬限位，防止气压波动时滑台冲出导轨，这些细节设计都是基于车间实际使用中可能出现的异常工况做的冗余考虑，能大幅降低设备运行过程中的故障停机概率。
