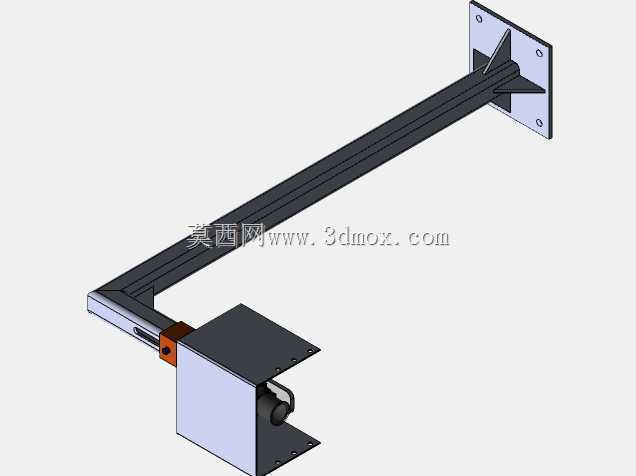

立式长杆视觉检测支撑装置结构设计

　　这套立式支撑结构主要面向工业现场视觉检测工位的硬件搭载需求，在自动化产线的来料检测、尺寸校验、外观缺陷筛查、定位引导等场景中，这类支撑结构是视觉系统落地的核心载体之一。不同于常规的桌面式小型支架，该结构采用长杆立式布局，核心是为了适配大跨度的检测视野需求，比如在物流分拣线的高位条码识别、大型钣金件的整面外观检测、车间通道内的人员安全视觉监控等场景中，需要视觉采集端处于较高的安装位置，同时保证安装基准的稳定性，避免设备运行过程中的振动导致视觉采集画面出现偏移、虚焦，直接影响检测算法的识别准确率。

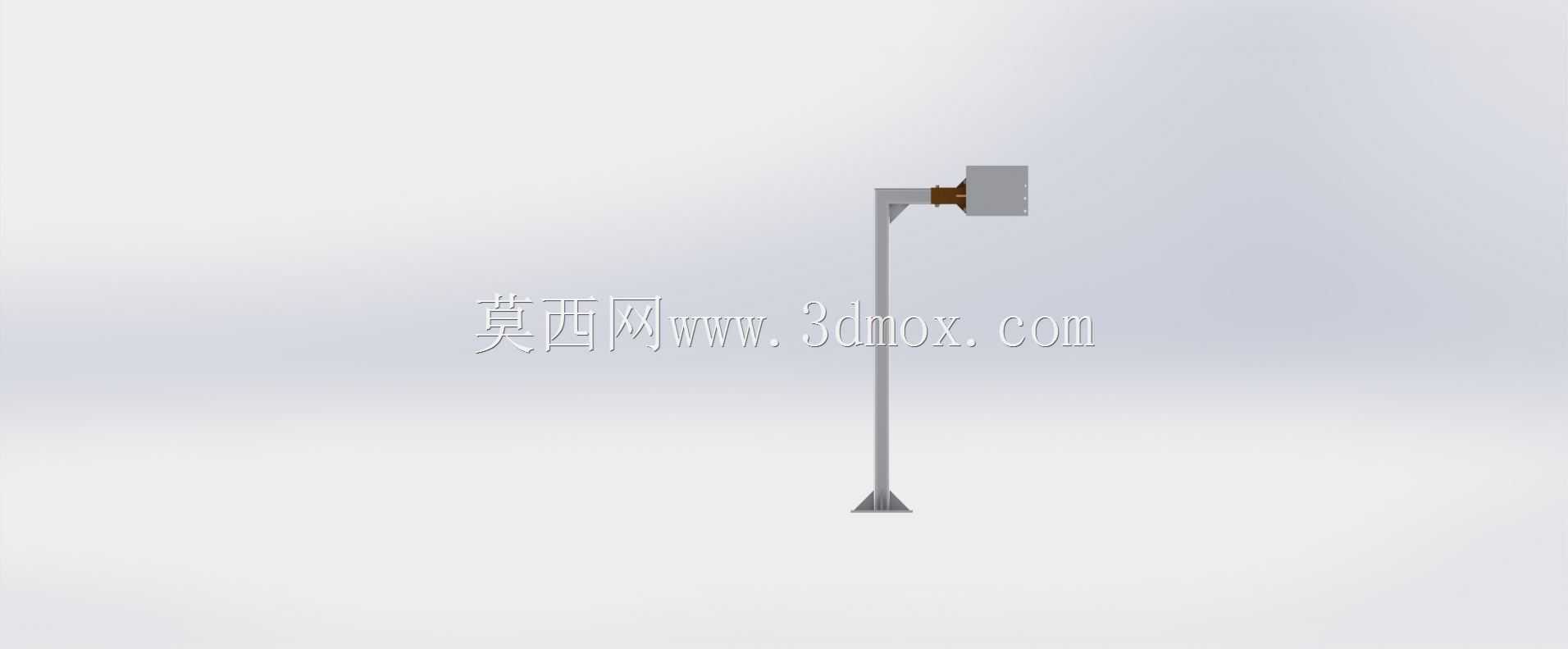

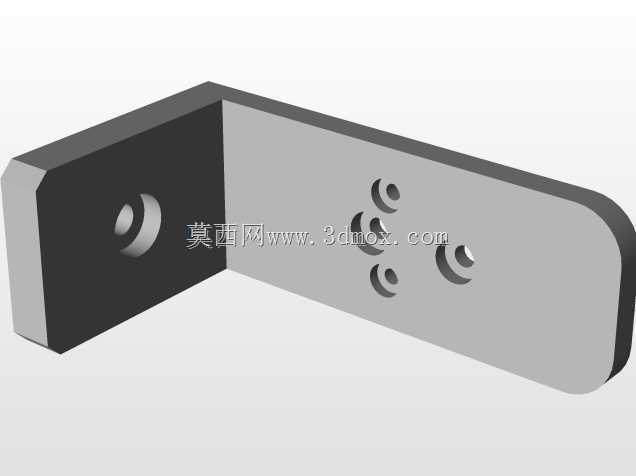

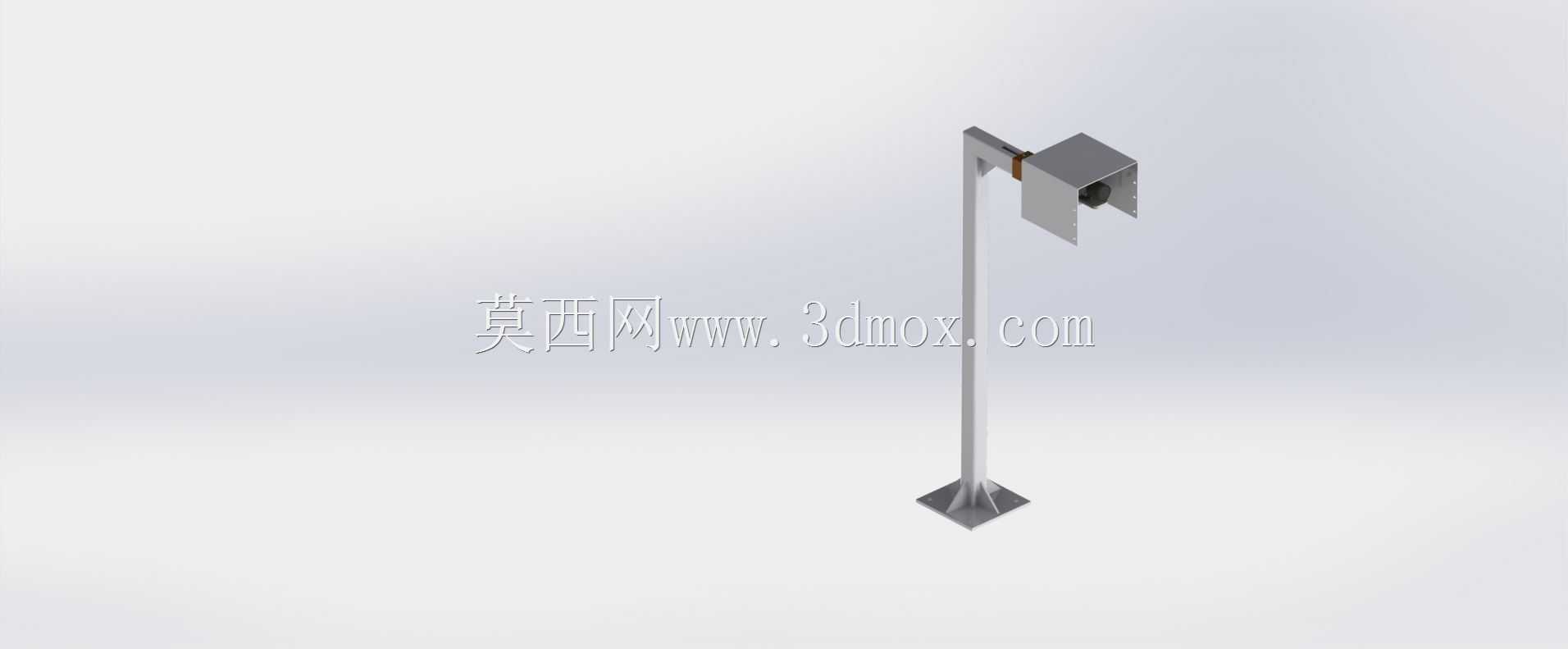

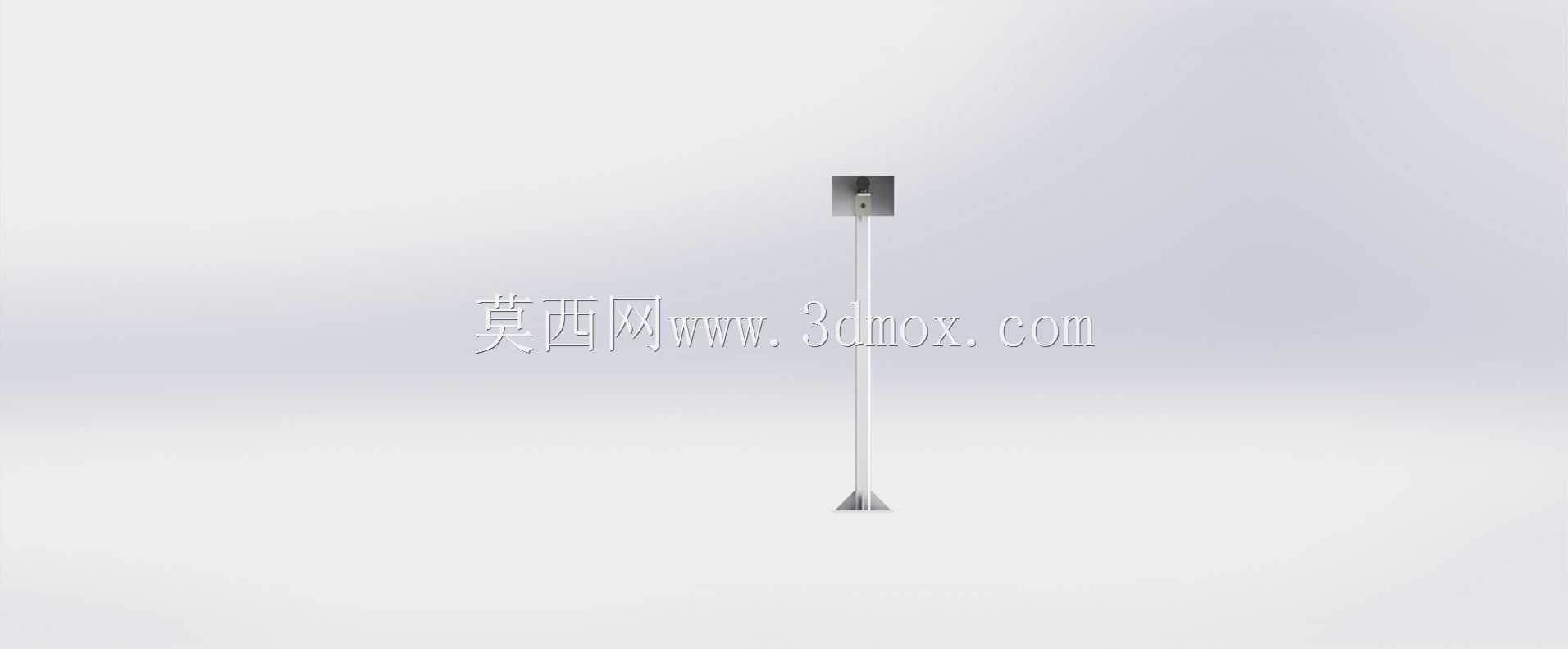

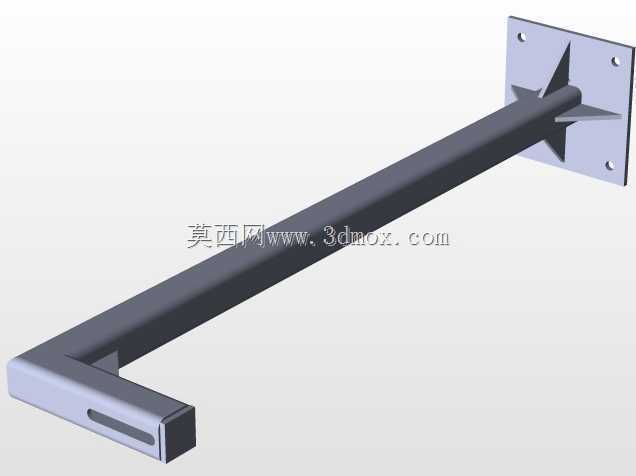

　　从结构设计逻辑来看，整个装置采用三段式受力布局，底部为加重式安装基座，基座底面预留了标准的安装孔位，可以直接通过膨胀螺栓固定在混凝土地面，也可以搭配减震垫安装在钢结构平台上，基座的配重占整个结构总重的六成以上，目的是降低长杆结构的重心，避免杆体受侧向力时出现倾覆风险，同时抵消车间内冲压设备、输送设备运行传递过来的低频振动，保证上端搭载的视觉传感器的采集精度。中间的杆体采用等截面薄壁圆管结构，相比方管结构，圆管的各向抗弯刚度一致性更好，不管视觉传感器朝向哪个角度调整，杆体的形变量都能保持均匀可控，杆体表面做了阳极氧化处理，既可以提升表面耐磨性能，避免现场安装调整时刮蹭掉漆产生锈蚀，也能减少环境光线在杆体表面的反光，避免杂光进入视觉镜头干扰成像效果。杆体上预留了通长的T型安装槽，方便视觉传感器的安装支架沿着杆体轴向任意调整高度，不需要额外打孔，适配不同检测距离的镜头选型需求，不管是搭配短焦广角镜头做近距离大视野检测，还是搭配长焦镜头做远距离小视野高精度检测，都可以通过调整安装高度找到最佳的工作距离。

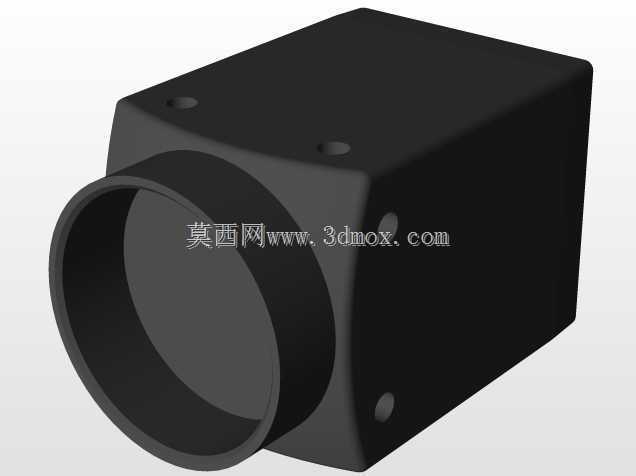

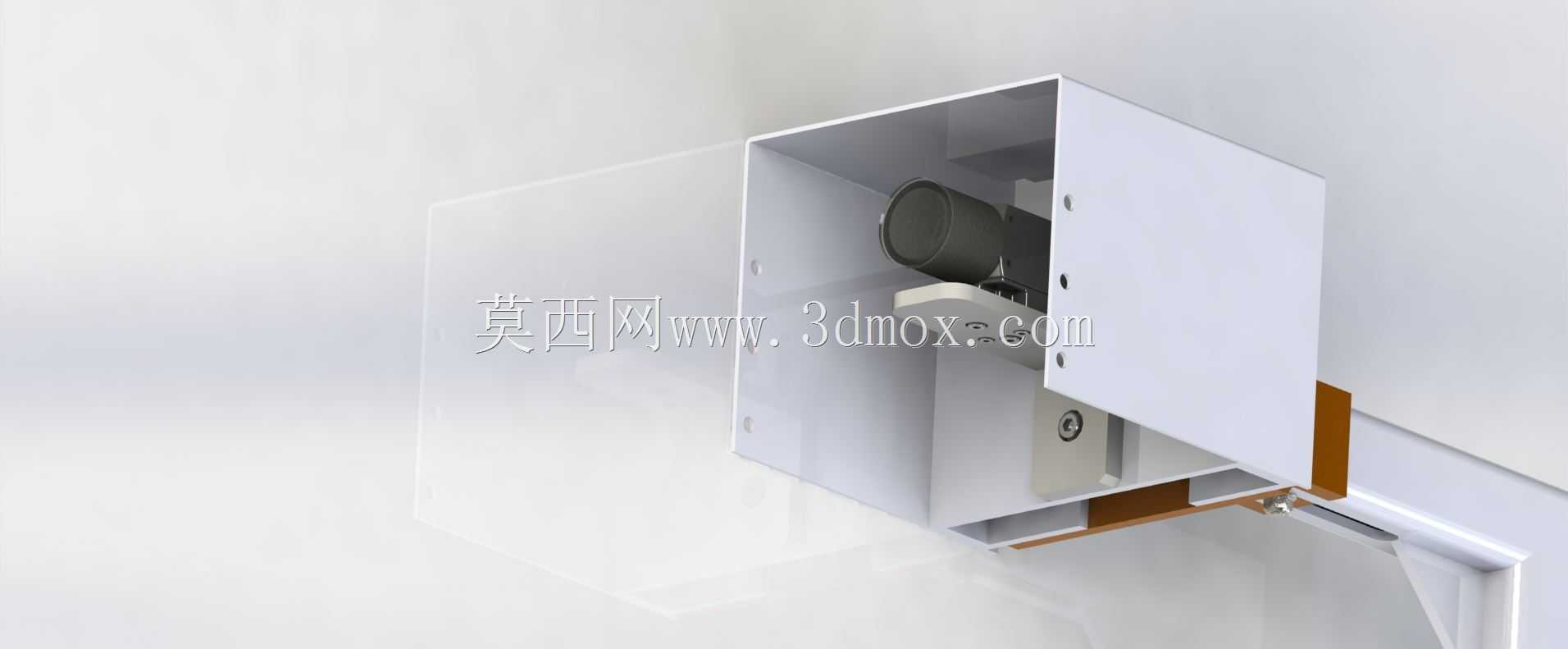

　　顶部的安装座采用快拆式设计，安装座上预留了通用的相机安装螺孔，同时预留了光源、传感器的走线槽，所有线缆都可以从杆体内部的中空通道走线，避免线缆外露在车间环境中被物料剐蹭、被油污腐蚀，同时也能让整个装置的外观更整洁，减少现场积灰的死角。安装座还带有角度微调机构，可以在水平方向360度旋转，俯仰方向±15度调整，不需要松动整个杆体的固定结构，就能快速完成视觉传感器的视野校准，大幅缩短现场调试的时间。

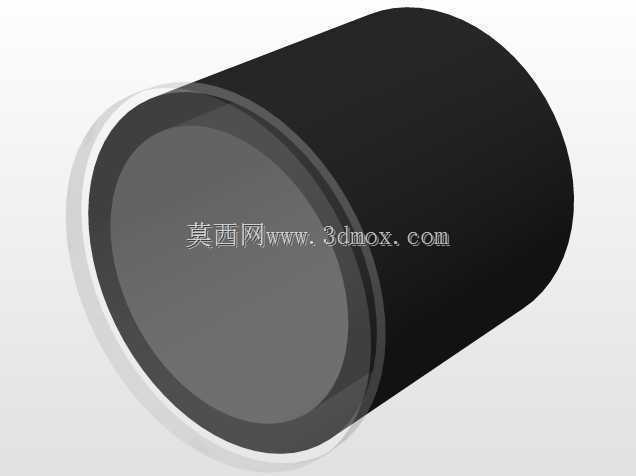

　　在实际选型应用时，需要注意该结构的安装边界要求，杆体的有效安装高度可以覆盖从地面到顶部3米以内的检测需求，基座的安装平面需要保证水平度误差不超过2mm/m，否则杆体长期处于倾斜受力状态，会导致连接部位出现应力集中，缩短结构的使用寿命。如果是在有较强振动的冲压车间、锻造车间使用，还可以在基座底部额外搭配阻尼减震器，进一步削弱振动传递到视觉采集端的振幅，保证成像的稳定性。另外，杆体的侧向负载能力需要和上端搭载的硬件重量匹配，常规配置下单端最大负载不超过5kg，足够搭载工业相机、定焦镜头、环形光源这套常规视觉检测硬件，如果需要搭载3D相机、多组光源等更重的硬件，可以更换壁厚更大的杆体来提升结构刚度，避免杆体出现挠度变形影响检测精度。

　　很多现场做视觉方案落地的工程师容易忽略支撑结构的重要性，往往把预算和精力都放在相机、镜头、算法的选型上，最后因为支撑结构刚度不足、振动过大、调整不便，导致整个视觉系统的检测稳定性达不到要求，这套结构的设计就是从现场实际的安装调试痛点出发，把稳定性、可调性、易维护性都整合到结构设计中，不需要现场额外做焊接、打孔等二次加工，拿到现场就可以直接组装固定，快速完成视觉系统的搭建，不管是新建产线的视觉工位配套，还是老旧产线的视觉改造升级，都能适配对应的安装需求。
