工业设备配套卡扣式限位锁紧构件

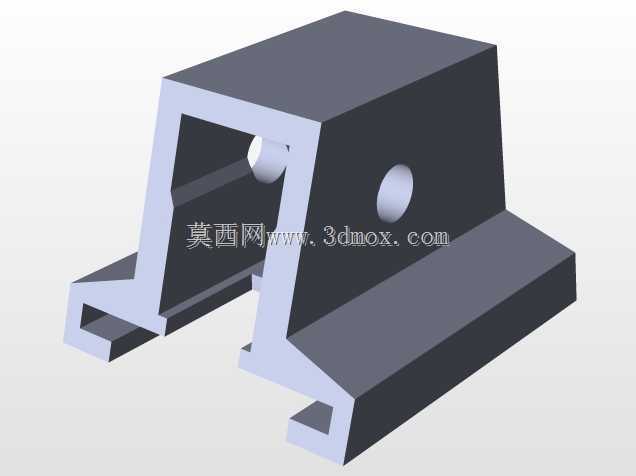

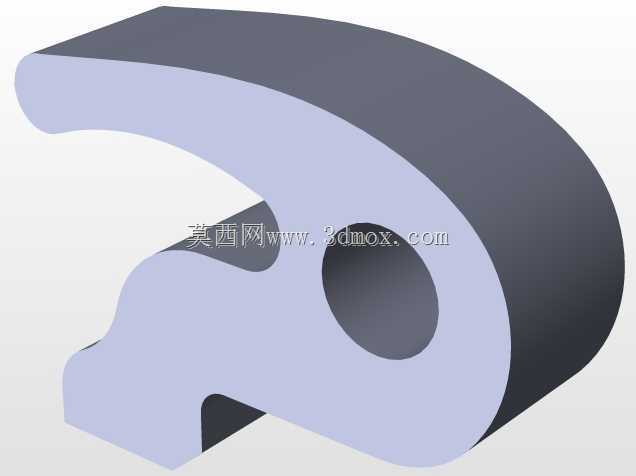

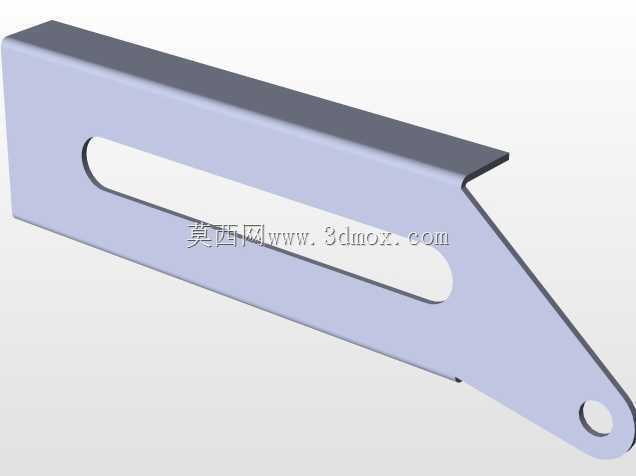

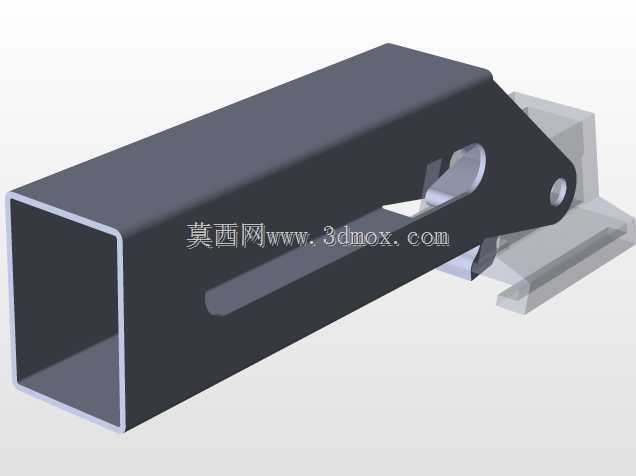

　　在工业自动化生产线、模块化设备机架以及快换工装的结构设计中，这类卡扣式限位锁紧构件的应用场景覆盖极广，从输送线侧护板的快速装拆、设备检修门的免工具启闭，到工装夹具的快速定位锁紧，都能见到同结构原理构件的身影。不同于民用门锁的回转锁止逻辑，这类构件采用的是滑入式卡扣锁止思路，安装时无需额外预留旋转操作空间，仅需沿安装导轨方向推入即可完成锁合，适配设备内部狭小安装空间的布局需求，尤其适合需要频繁开合、且操作空间受限的检修位、防护位结构。从结构功能上看，构件主体采用一体化的槽型卡合结构，底部的两组对称卡爪直接适配标准工业铝型材的卡槽轮廓，安装时可直接卡入型材T型槽内，无需额外打孔固定，

　　卡爪内侧的限位凸台能在锁合状态下与型材卡槽的内沿紧密贴合，避免受设备运行振动影响出现松脱。构件上部的腔体为锁止配合腔，腔体内预留的圆柱销安装位可配套弹性顶销，在锁合到位后顶销自动卡入对应配合件的定位孔内，提供轴向的锁止阻力，侧面的通孔为手动解锁操作位，可插入细杆类工具按压内部顶销即可完成解锁，操作逻辑简单，一线运维人员无需专门培训即可完成操作。设计这类构件时，首先要匹配对应安装型材的截面尺寸，底部卡爪的开口尺寸、卡合深度需要严格对应型材卡槽的标准尺寸，公差控制在0.1mm以内，既保证推入时的顺畅度，又避免间隙过大导致锁合后出现晃动。上部腔体的壁厚需要根据应用场景的受力需求调整，常规设备防护场景下壁厚取2.5mm即可满足抗冲击要求，

　　如果应用在重载工装的锁紧位，可将壁厚提升至4mm，同时在腔体转角处增加R1.5的圆角过渡，避免应力集中导致构件受冲击时开裂。构件的整体安装边界需要控制在适配的型材截面范围内，外轮廓不超出型材的外表面，避免安装后突出部分剐蹭操作人员或干涉周边管线布局，侧面的解锁孔位置需要设置在距离安装基准面12mm的高度，保证常规尺寸的内六角扳手、螺丝刀均可顺利插入操作，无需定制专用解锁工具。从实际使用的反馈来看，这类锁紧构件相比传统的螺丝固定、搭扣锁结构，装拆效率能提升70%以上，且没有零散的小零件，不会出现检修时螺丝掉落设备内部的隐患，在模块化设备的组装过程中，可大幅缩短现场装配的工时，同时在后续的设备维护环节，也能降低运维的操作难度。

　　构件的材质选择上，常规场景采用玻纤增强尼龙注塑成型即可满足强度与耐磨需求，有耐腐蚀要求的场景可更换为POM材质或304不锈钢精密铸造，不同材质的构件结构尺寸完全一致，可直接互换，无需调整配套的安装结构。在建模过程中，需要重点关注卡爪与卡槽配合面的拔模角度，沿安装推入方向设置1°的拔模斜度，既方便注塑成型时的脱模，也能让锁合过程中随着推入深度增加，卡爪与卡槽的配合紧密度逐步提升，避免出现锁合到位后仍有旷量的问题。腔体内的顶销安装位需要预留0.2mm的间隙，适配顶销的滑动行程，同时在腔体端部设置限位挡边，避免顶销受弹簧力作用弹出腔体。
