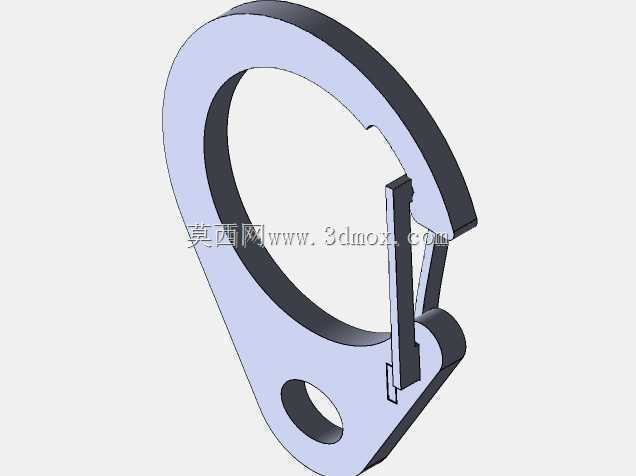

钣金快挂锁扣三维结构设计

　　日常户外装备、工业工装吊具、小型设备舱门快开结构里，这类钣金成型的快挂锁扣是出镜率极高的连接件，很多人对它的认知停留在登山扣的民用形态，但在工业场景里，它的结构可靠性、开合便捷性直接影响操作效率甚至作业安全。不同于铸造或机加工的锁扣，这款采用单张钣金板材冲压弯折成型的结构，在设计阶段就把加工成本、结构强度、装配冗余度做了平衡。先从实际使用场景拆解，它既可以用在便携工具箱的侧挂点，配合织带实现工具的随身快取，也能适配小型设备检修门的临时锁止，还能作为工装夹具上的快速挂接件，替代部分需要螺栓紧固的可拆卸连接位，减少拆装时的工具依赖。设计思路上没有采用多零件铆接的方案，而是利用钣金材料本身的弹性形变实现锁舌的复位，整个零件仅通过激光下料、

　　数控折弯两道核心工序就能完成主体成型，锁止位的卡口做了内收的防脱倒角，当挂接环推入卡口时，锁舌受侧向推力向内弯折让位，待挂接件完全进入挂接腔后，锁舌靠板材自身的弹性回弹封死卡口开口，不需要额外加装扭簧或压簧，既减少了装配工序，也避免了弹簧锈蚀、疲劳失效带来的锁止故障。从结构边界来看，主体挂接环的内孔尺寸适配常规直径6-8mm的挂接杆或织带环，底部的安装孔预留了M5螺栓的装配间隙，可以直接通过单颗螺栓固定在设备壳体或工装基板上，安装面做了小幅度的压平处理，避免折弯产生的弧度导致安装时出现贴合缝隙。锁舌的活动间隙控制在0.3mm以内，既保证按压开合时没有卡滞，也不会因为间隙过大出现挂接件意外滑出的风险，

　　板材厚度选用2mm的冷轧钢板或304不锈钢板，对应不同的使用环境，普通室内工装场景用冷轧钢板喷塑处理即可，户外或潮湿环境则换用不锈钢板材，不需要额外做表面防腐处理。很多新手在设计这类钣金锁扣时容易忽略锁舌根部的应力集中问题，这款结构在锁舌和主体连接的弯折位做了R2的圆角过渡，避免反复开合过程中根部出现金属疲劳断裂，经过实测，常规2mm不锈钢板材的结构，反复开合寿命可以达到万次以上，完全满足日常工业场景的使用需求。另外在挂接腔的内侧做了微小的倾斜角度，当挂接件受向外的拉力时，会对锁舌产生一个向内的分力，让锁舌和卡口的贴合更紧密，拉力越大锁止越牢靠，不会出现受外力拉扯意外开锁的情况。开合操作的受力点做了外翻的小折边，

　　按压时不会出现锋利的板材边缘割手的问题，操作力控制在15N左右，单指就能轻松完成开锁动作，挂接时不需要额外按压锁舌，直接将挂接件对准卡口推入即可自动锁止，符合快装快拆的操作逻辑。从安装适配性来说，整个零件的外轮廓没有突出的尖锐棱角，安装后不会对周边的管线或操作人员造成剐蹭，整体厚度仅为板材本身的厚度加上折弯的堆叠尺寸，在狭小的安装空间里也能布置，不会占用过多的设备内部空间。不同于市面上常见的多零件组装锁扣，这种一体钣金成型的结构没有多余的活动连接件，长期使用不会出现零件松动脱落的问题，维护成本几乎为零，在批量生产时，加工效率远高于铆接或焊接结构的锁扣，单件加工成本可以控制在很低的水平，适合大规模配套使用。在做三维建模时，需要重点关注折弯系数的匹配，不同厚度、不同材质的板材折弯回弹量不一样，锁舌的回弹角度要预留1-2度的余量，保证装配后锁舌能完全贴合卡口位，不会出现锁止后留有缝隙导致挂接件脱出的问题，下料时的卡口切口要保证光滑无毛刺，避免开合过程中毛刺卡滞锁舌的活动轨迹。
