孔加工配套专用中心夹持夹具结构

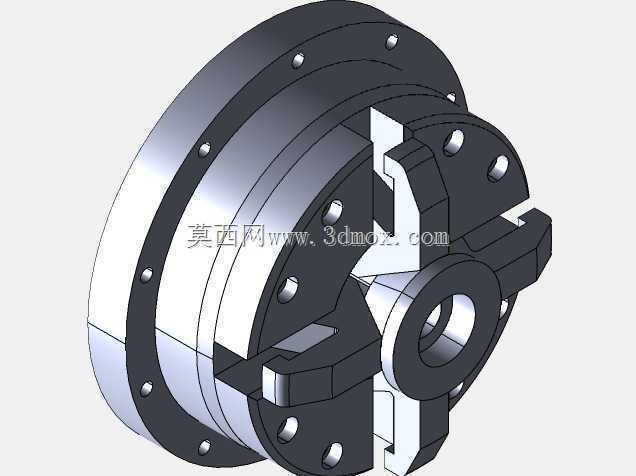

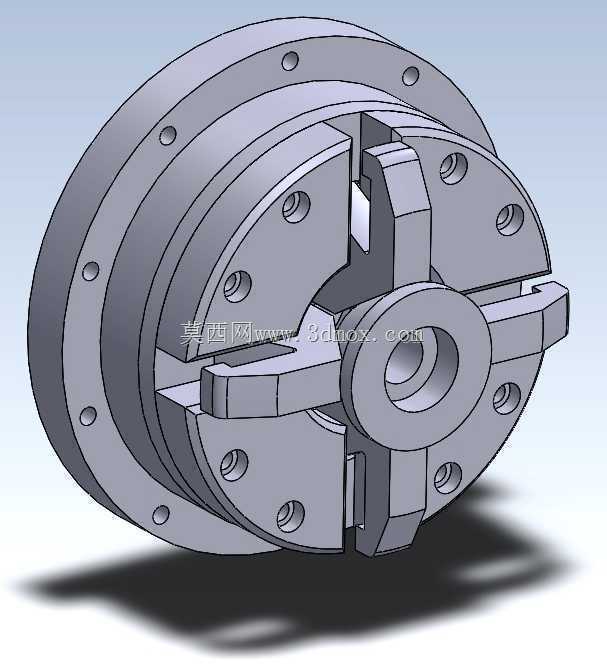

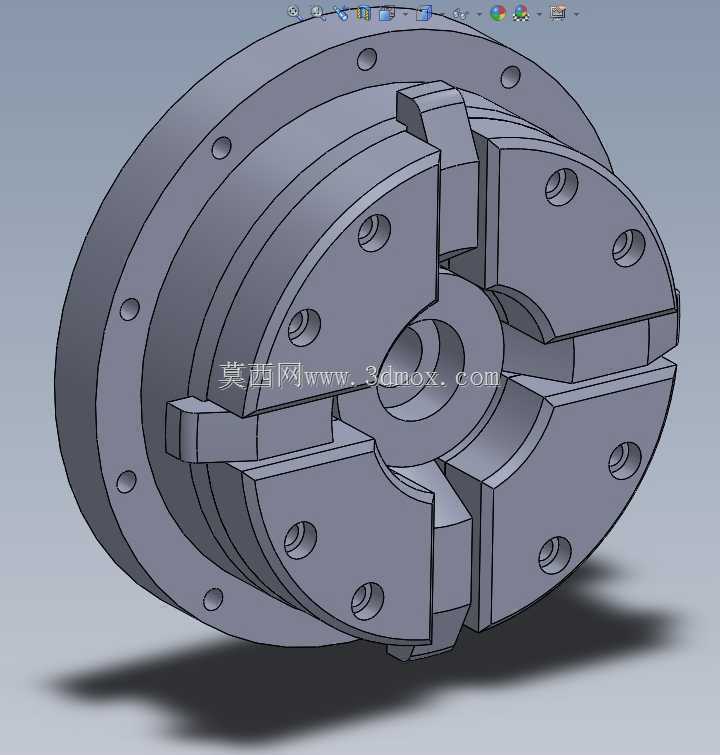

　　在精密孔加工的产线工位上，这类中心夹持夹具是保障加工同轴度的核心工装部件，主要适配带Pnomatik控制系统的自动化加工单元，承担工件装夹定位、夹持锁紧的核心功能，区别于普通三爪卡盘的通用装夹设计，这款夹持器针对孔系加工的径向定位需求做了专属结构优化，能在高速切削工况下保持足够的夹持刚性，避免工件装夹偏移导致的孔位超差、内壁粗糙度不合格等常见加工问题。从实际应用场景来看，这类夹持结构多配套在数控车床、专用钻镗床的主轴端，也可集成在自动化上下料的加工单元中，针对盘类、套类带中心孔的工件做快速定心装夹，尤其适合批量零件的连续加工场景，能大幅减少人工找正的辅助工时，相比通用卡盘的装夹效率提升40%以上，同时重复定位精度可以稳定控制在0.

　　02mm以内，满足IT7级以上孔加工的精度要求。从功能特性上拆解，这款夹持器采用多瓣式同步夹持结构，周向均匀分布的夹爪通过内部的联动机构实现同步径向进给，夹持力分布均匀，不会出现普通卡盘单爪进给偏差导致的工件偏心问题；夹爪的夹持面做了分段式设计，既可以适配外圆面的夹持，也能通过内撑结构完成带内孔工件的反向装夹，覆盖更多类型工件的装夹需求；法兰端的安装孔采用等距圆周分布设计，和标准机床主轴的安装法兰尺寸匹配，不需要额外做过渡连接盘就能完成装配，降低现场改造的适配成本。设计思路上，这款夹持器优先考虑了加工工况下的刚性需求，整体主体结构采用合金结构钢的一体式基体设计，夹爪部分做了局部淬火处理，表面硬度达到HRC55以上，

　　长期夹持工件不会出现夹爪磨损、夹持面凹陷的问题，延长工装的使用寿命；内部的联动传动结构做了密封防护设计，能阻挡加工过程中的切屑、切削液进入机构内部，避免传动卡滞、零件锈蚀的问题，减少日常维护的频次；夹爪的行程设计预留了足够的调节余量，不需要更换夹爪就能覆盖一定直径范围内的工件装夹，适配多品种小批量的柔性加工需求。从安装边界和尺寸适配角度来看，这款夹持器的整体外径适配常规中小型机床的主轴安装空间，轴向厚度控制在合理范围内，不会过多占用主轴端的加工行程，安装时通过法兰端面的定位止口和主轴完成同轴定位，再用圆周分布的螺栓完成锁紧固定，安装过程不需要复杂的调试步骤，现场操作人员按照工装安装规范就能完成装配；夹持器的中心预留了通孔结构，

　　加工长轴类工件时可以让工件穿过中心孔，拓展装夹的工件长度范围，也能方便压缩空气、切削液从中心通路输送到加工位置，优化加工过程中的排屑和冷却效果。在实际使用过程中，这类夹持器和气动控制系统联动时，可以通过气压调节夹持力的大小，针对薄壁类零件加工时，可以调低夹持压力避免工件装夹变形，针对重型切削工况则可以调高压力保障夹持可靠性，适配不同材质、不同结构工件的加工需求；夹爪部分采用模块化设计，当夹持特殊外形的工件时，只需要更换对应型面的夹爪垫块就能完成适配，不需要更换整个夹持器本体，进一步降低工装的综合使用成本。
