手动冲孔作业支撑定位工装结构

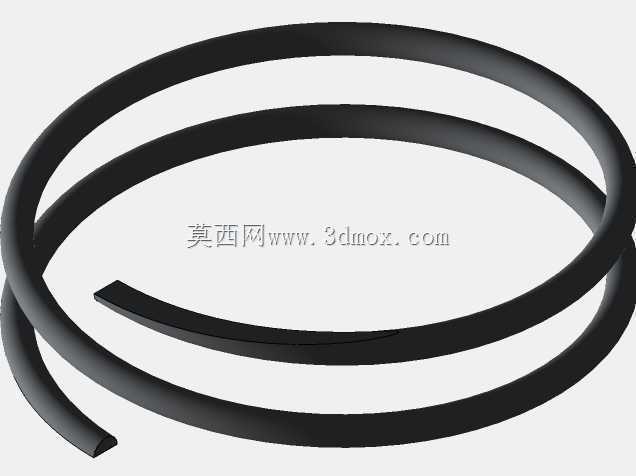

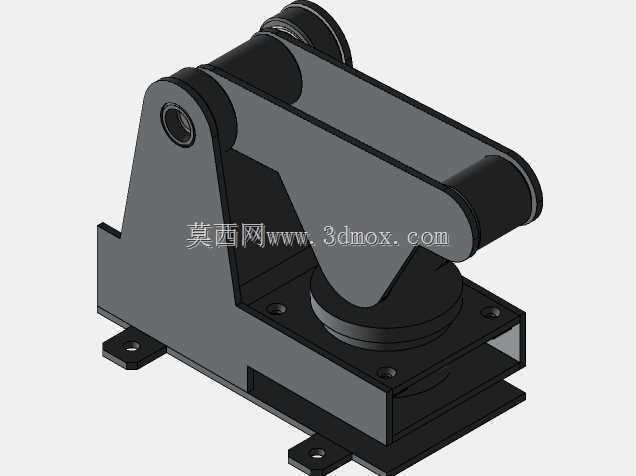

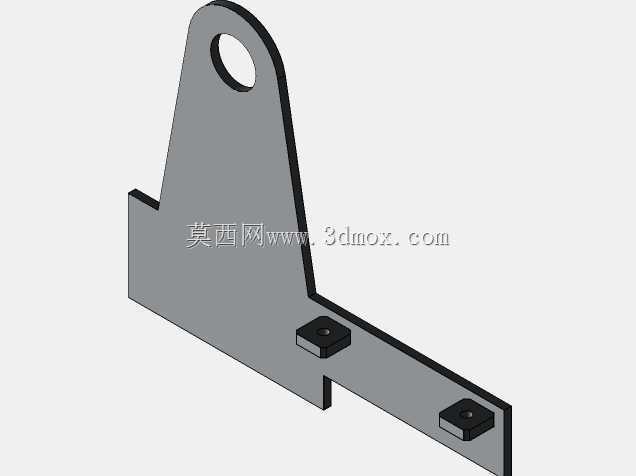

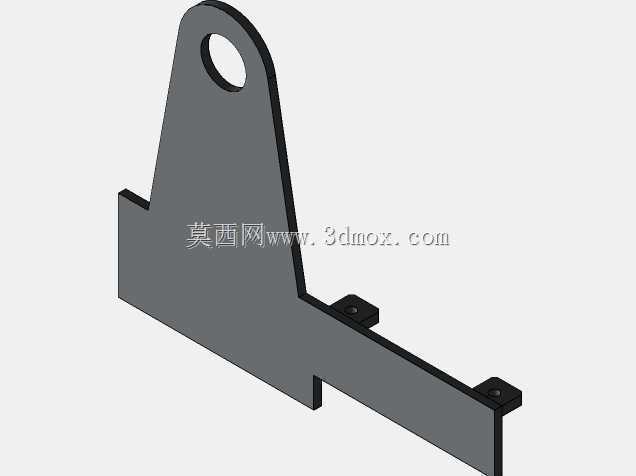

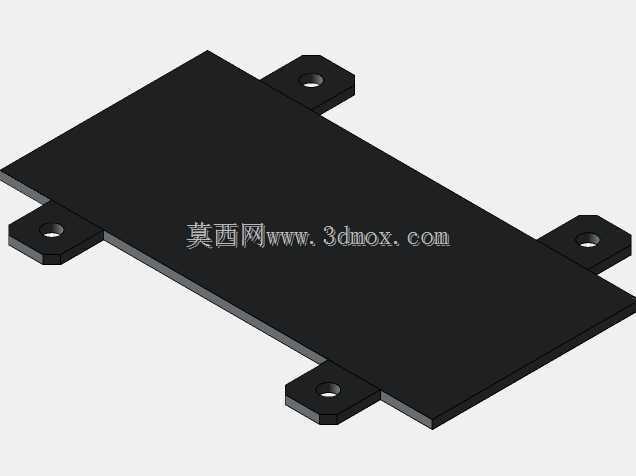

　　在薄板类五金件、小型钣金构件的小批量冲孔加工作业场景里，这类手动冲孔配套的支撑定位结构是工位上十分常用的辅助工装，主要适配单人手持冲孔工具完成孔位加工的工序，不需要配套复杂的气动或液压动力源，适合多品种小批量的加工车间、维修班组现场作业使用，能有效避免冲孔过程中工件偏移、冲孔毛刺过大、孔位垂直度不足的常见问题。从结构功能来看，这套工装分为底部安装基座、中部支撑摆臂、上部工件承托三个核心部分，底部基座采用带安装孔的板式结构，可通过螺栓直接固定在工位工作台台面，基座内部预留了摆臂回转的容纳空间，摆臂与基座之间通过销轴连接，可实现一定角度的俯仰调整，适配不同高度、不同倾斜角度的工件冲孔作业需求，摆臂的三角加强筋结构是设计里的关键细节，

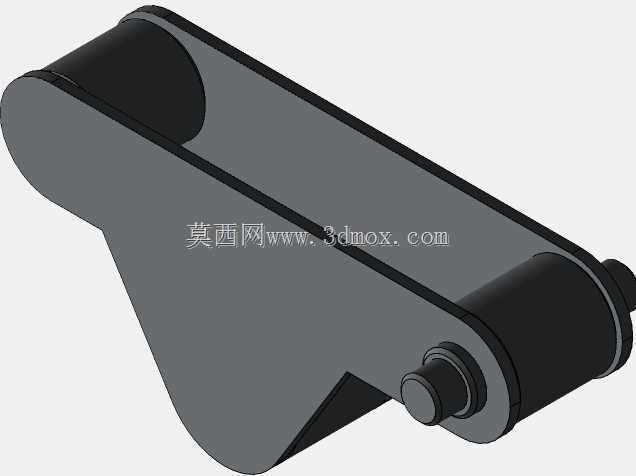

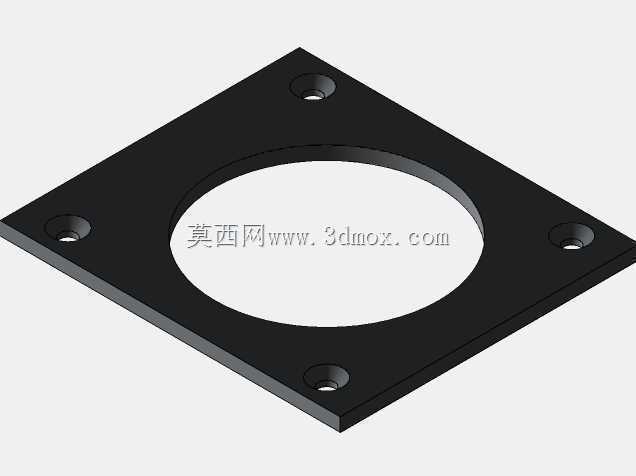

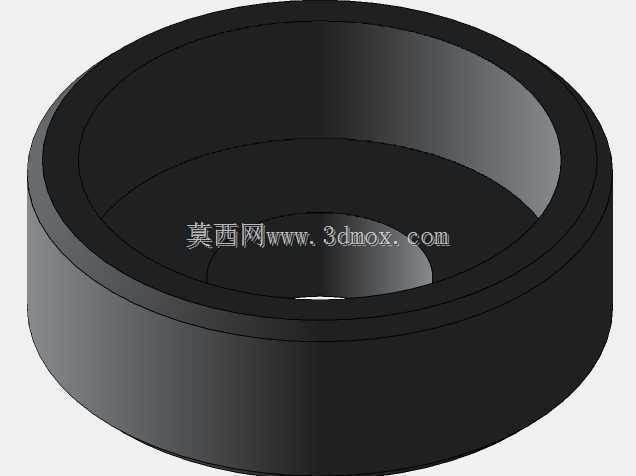

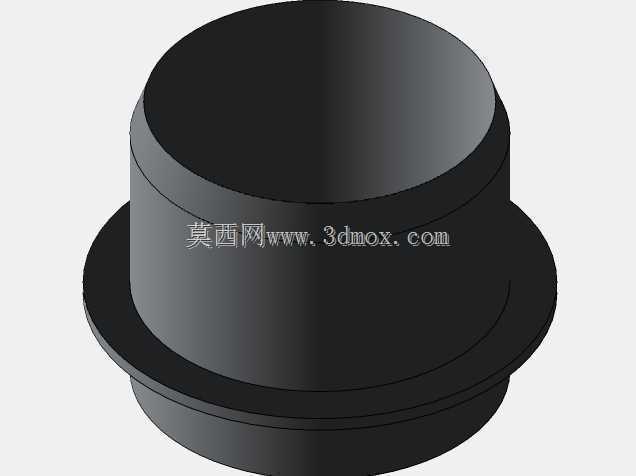

　　能在承受冲孔向下的冲击力时避免摆臂变形，保证支撑刚度。上部的承托辊结构采用双辊平行布置，辊面做了淬硬处理，既能承托工件底面，又能在工件需要平移调整孔位时减少滑动摩擦，让操作人员调整工件位置时更顺畅，不会因为接触面摩擦力过大导致工件卡位。设计思路上，这套工装没有采用复杂的自动锁紧结构，而是依靠摆臂铰接处的阻尼衬套实现角度悬停，操作人员可以单手调整摆臂角度，另一只手扶持冲孔工具，不需要额外操作锁紧手柄，适配手动作业时的操作节奏，减少多余的操作步骤。安装边界方面，底部基座的四个安装孔采用长圆孔设计，允许安装时在工作台台面上做一定范围的位置调整，适配不同工位的安装孔位偏差，基座整体的底面做了铣平处理，安装后与工作台面的贴合间隙不超过0.

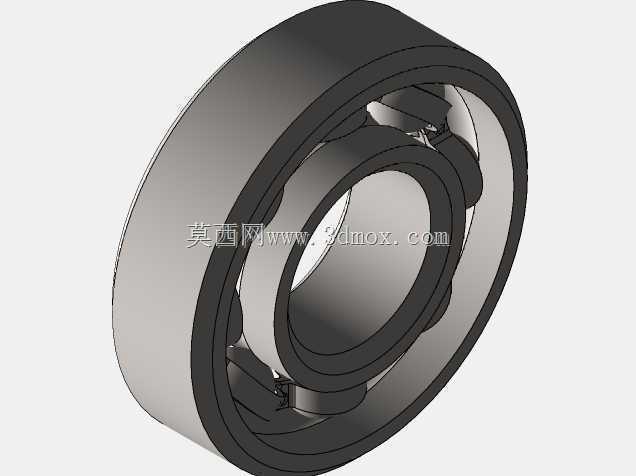

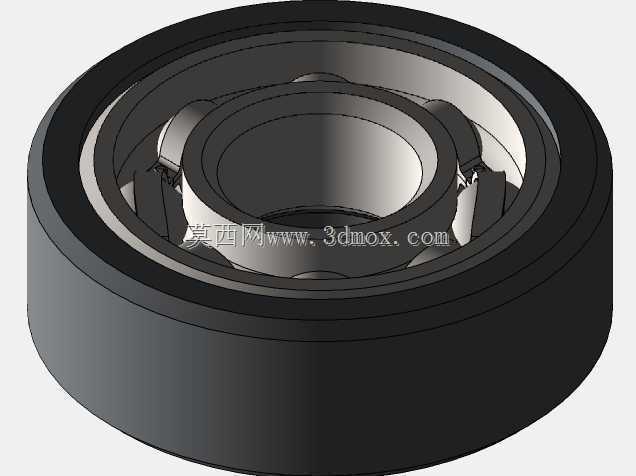

　　1mm，避免冲孔作业时工装出现晃动。实际使用时，待冲孔的薄板工件放置在承托辊上，调整摆臂角度让工件待冲孔位置对准冲孔工具的冲头，承托辊的间隙正好对准冲头的下行位置，冲头穿透工件后不会磕碰到工装本体，保护冲头刃口同时也避免工装表面被冲头损伤。和固定式的冲孔支撑块相比，这种可摆动的支撑结构能适配更多异形工件的支撑需求，比如带折边的钣金件、小型型材构件，都可以通过调整摆臂角度找到合适的支撑位置，不需要针对每种工件单独制作支撑块，能减少车间工装的储备数量，降低小批量加工的工装准备成本。结构上所有的铰接销轴都采用了带油杯的润滑结构，定期加注润滑脂就能保证摆臂转动顺畅，不会因为长期承受冲击载荷出现铰接点卡滞的问题，承托辊的两端采用防尘密封轴承，

　　能适配车间多粉尘的作业环境，避免铁屑进入轴承导致辊子转动不灵活。在工位布局时，这类工装通常安装在工作台靠近操作人员的一侧，摆臂的摆动范围覆盖操作人员身前的作业区域，不需要操作人员大幅度挪动身体就能完成工件位置调整和冲孔作业，符合手动作业的人机工程要求，减少长时间作业的疲劳感。针对冲孔作业时的冲击力传导，摆臂与基座的连接位置做了加厚处理，冲击力通过摆臂直接传导到基座再分散到工作台台面，不会出现应力集中导致的结构开裂，整体结构没有易损的薄壁零件，正常使用情况下的维护成本很低，只需要定期检查铰接点的磨损情况和紧固螺栓的预紧力即可。
