工业喷烤漆房配套静电喷涂作业设备结构

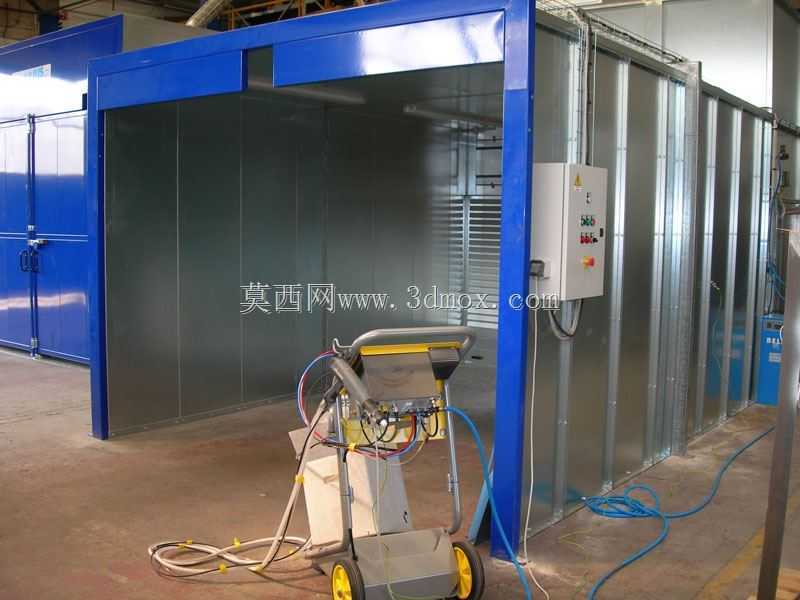

　　这套涂装作业单元的结构设计，核心围绕中小批量金属工件的表面涂装作业需求搭建，在五金加工、小型机械配件生产、钣金件加工车间的涂装工段应用十分普遍，既可以独立完成工件的喷粉、喷漆作业，也能衔接前处理、固化烘干工序组成完整的涂装生产线。从现场布局来看，主体喷房采用模块化拼装式壁板结构，壁板选用镀锌彩钢板折边成型，板块之间通过专用卡扣与密封胶条拼接，既保证房体的密封性，避免漆雾、粉尘外溢到车间公共区域，也能在后期需要调整作业工位、搬迁设备时快速拆解重组，减少现场安装的焊接、切割工作量。房体内部的作业净空尺寸，按照常规中小型工件的通过需求设计，宽度预留了工件周转与操作人员站位的空间，高度适配常见的五金机架、钣金壳体类工件的悬挂或放置作业需求，深度方向则兼顾了喷涂作业时喷枪与工件的安全操作距离，避免漆雾反弹影响涂层成膜质量。房体侧部集成的电气控制箱，将房体照明、排风系统、静电喷涂设备的供电接口整合在同一柜体中，柜体防护等级适配涂装作业区域的防爆要求，所有接线端子都做了密封隔离处理，避免漆雾、粉尘侵入造成电气接触不良，操作按钮按照作业流程排布在柜体正面，操作人员站在房体侧方就能完成设备启停、风量调节的操作，不需要往返于车间配电区域。配套的静电喷涂机采用移动式推车结构，推车底部配置带刹车的万向脚轮，方便在不同作业工位之间转移，设备的粉桶、静电发生器、喷枪支架都集成在推车台面上，管路走线通过台面上的固定卡扣规整排布，避免作业过程中管线拖拽磨损、绊倒操作人员。

　　喷枪的手柄设计贴合人工操作的握持姿态，长时间握持作业不易产生疲劳，粉管与气管的接头采用快插式结构，日常清理粉桶、更换不同颜色粉末时可以快速拆装，减少换色等待时间。喷房入口处的软质垂帘，选用抗静电PVC材质，既可以阻挡房内漆雾向外扩散，也不会阻碍工件、人员进出，垂帘的安装高度距离地面预留少量间隙，避免与地面摩擦产生破损，同时保证房内排风时的气流组织稳定，让过喷的漆雾、粉尘能够顺着气流方向流向房体后部的过滤装置，不会在房内无序飘散。房体顶部的照明装置采用防爆型荧光灯组，灯罩做了密封处理，光线通过漫射板均匀照射到作业区域，避免在工件表面产生反光阴影，影响操作人员判断涂层的均匀度。排风系统的设计采用上送下排的气流组织形式，

　　外界空气经过顶部过滤棉过滤后进入房内，携带过喷的粉尘向下流动，经过底部的过滤芯拦截后，洁净空气排出室外，这种气流形式可以有效避免漆雾在操作人员呼吸区域聚集，改善作业岗位的工作环境，同时也能减少空气中的粉尘落到未固化的涂层表面，降低涂层出现颗粒、缩孔等缺陷的概率。在安装边界的考量上，这套设备对车间地面的平整度要求不高，只需要将房体底部的调节脚调整到同一水平高度，就能保证壁板拼接的密封性，不需要额外做设备基础，适合在现有生产车间内直接布置，不需要大规模的厂房改造。设备的供电接口只需要预留对应容量的三相电源与接地端子，就能完成接线调试，压缩空气接口设置在喷涂机推车与房体侧部，方便连接车间集中供气管道，不需要额外布置过长的气管。

　　日常使用过程中，只需要定期更换顶部的进风过滤棉与底部的排风过滤芯，清理粉桶内残留的粉末，检查电气接线的紧固情况，就能保证设备长期稳定运行，维护成本相对较低，非常适合中小型加工企业的涂装作业需求。在结构细节处理上，房体所有的金属构件都做了尖角倒钝处理，避免安装、使用过程中划伤操作人员，壁板的拼接缝隙处都粘贴了密封胶条，既可以防止粉尘外溢，也能降低排风系统运行时的风噪，改善车间的声环境。喷涂机推车上的粉桶采用透明材质制作，操作人员可以直观看到桶内剩余粉末的量，及时补充粉料，避免作业过程中出现断粉影响涂层连续性。喷枪的电缆与粉管都做了耐磨护套处理，在频繁拖拽、弯折的使用场景下，也能保证较长的使用寿命，减少易损件的更换频率。
