立式工业光纤激光吸收处理装置结构设计

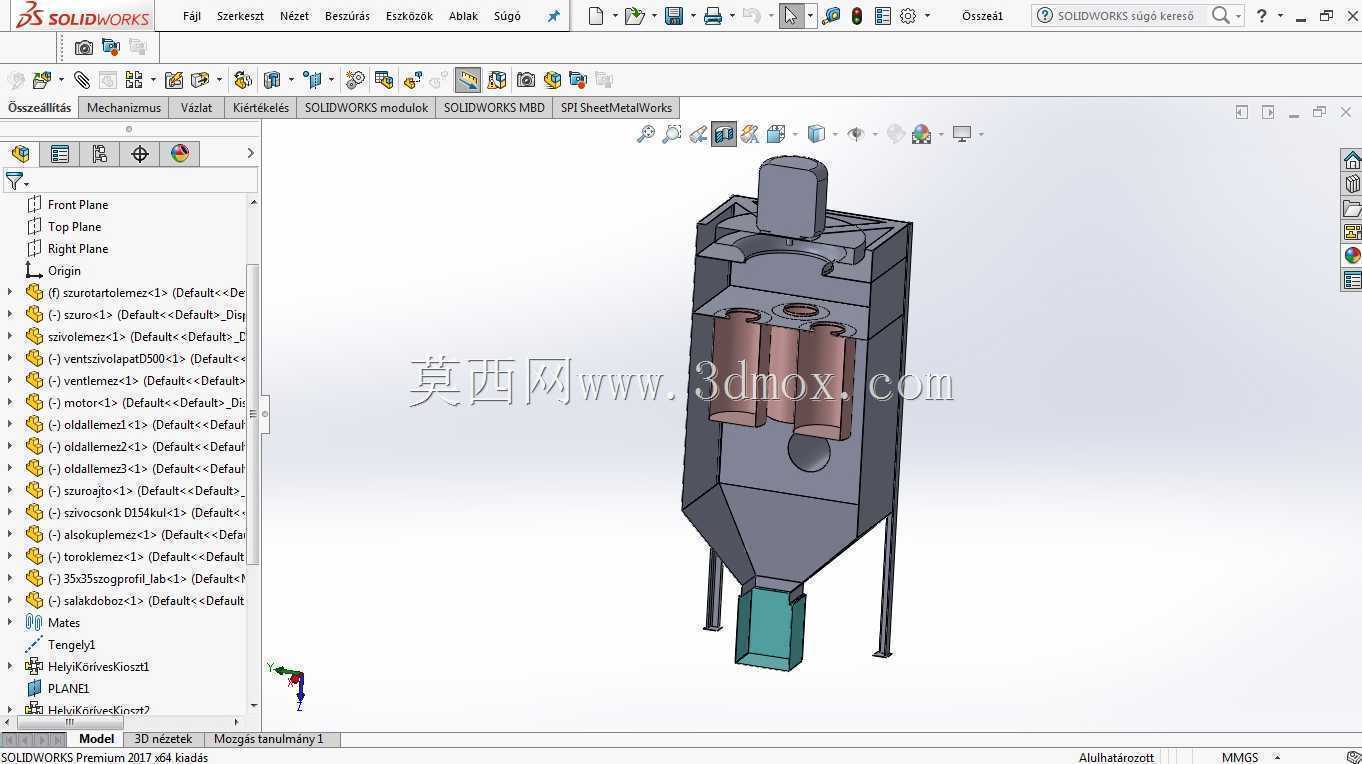

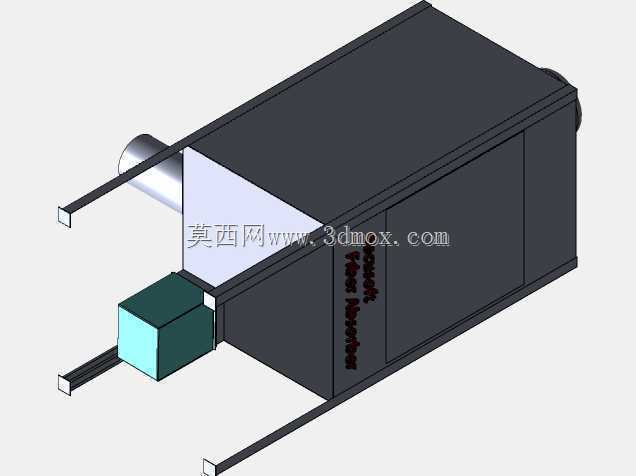

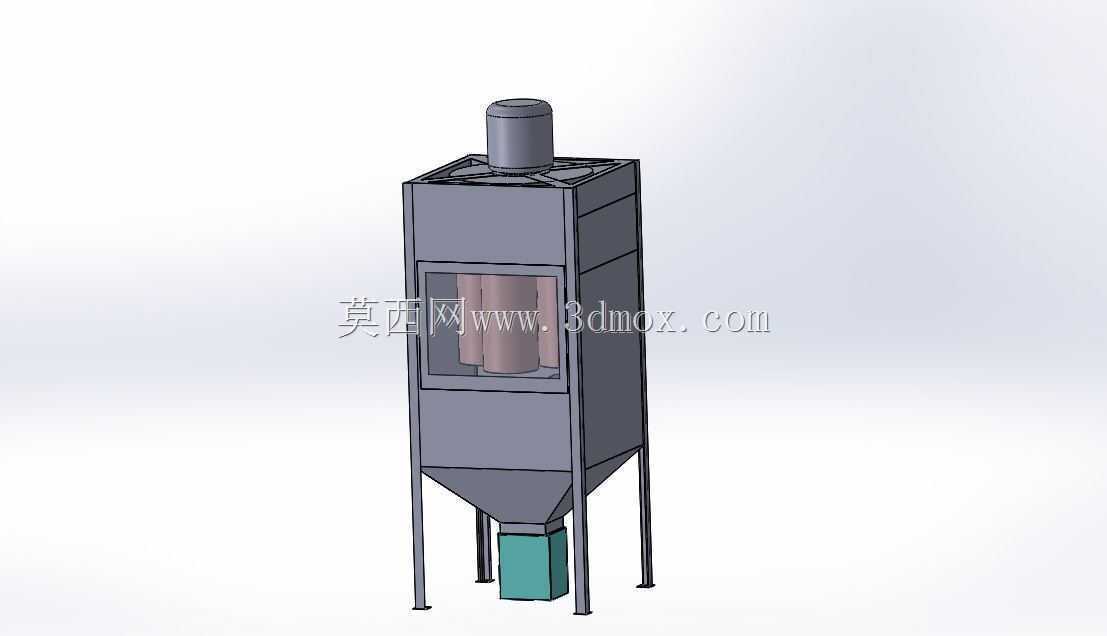

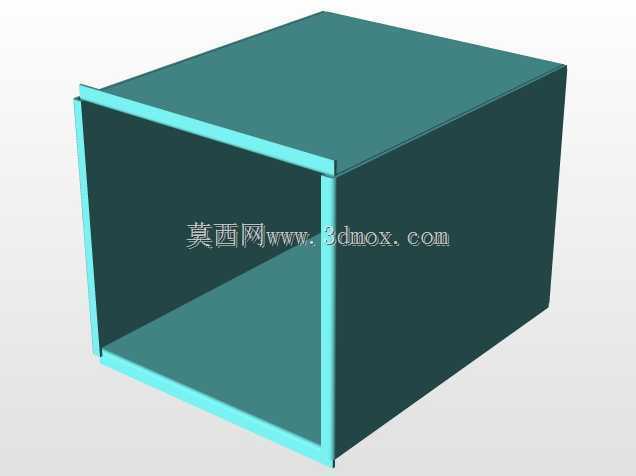

　　在高功率光纤激光切割、焊接、熔覆的加工场景中，激光束经工件反射、散射后产生的杂散光若未做有效吸收处理，不仅会造成周边设备的光学元件损伤，还会引燃加工区域的易燃易爆碎屑，同时激光加工过程中产生的高温金属烟尘也会弥散在车间环境中，损害操作人员健康，这类立式光纤激光吸收装置正是针对这类工况设计的一体化处理单元。从结构设计逻辑来看，设备采用立式方箱主体框架，上部设置轴流排风单元，中部为核心的激光吸收与过滤腔室，侧面开设透明观察窗便于运维人员实时查看内部滤材状态与吸收体损耗情况，下部采用锥斗式集尘结构，将拦截下来的金属碎屑、粉尘导流至底部的集尘抽屉，方便定期清理无需拆解主体结构，四条支腿将主体架高，既给底部集尘单元留出足够的抽拉操作空间，

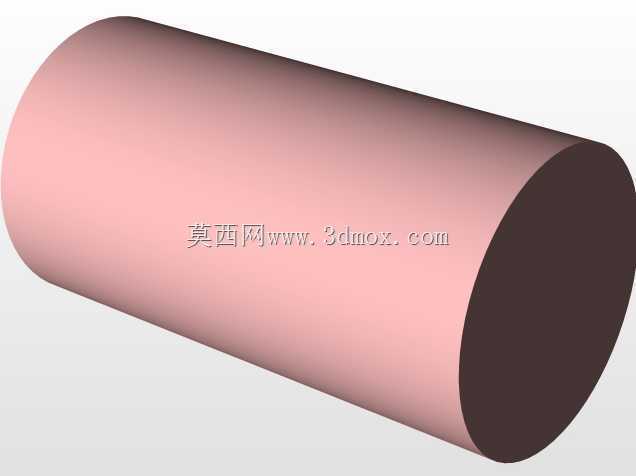

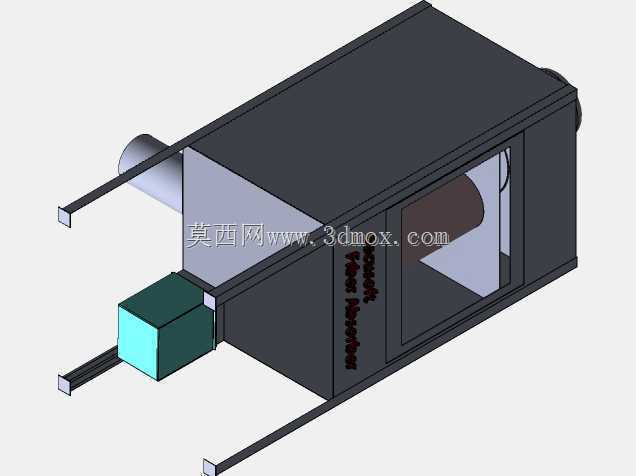

　　也避免设备底面直接接触车间地面的积水、油污，延长结构件的锈蚀周期。设备的安装边界需要结合加工工位的激光出射角度规划，通常布置在激光加工工位的杂散光反射主路径上，主体安装面需做水平校准，保证上部排风单元的风道无偏斜，排风接口可对接车间中央除尘管道，也可单独配置排风过滤组件实现单机运行。核心的激光吸收腔内部采用阶梯式挡光结构，避免杂散光在腔体内形成多次反射后溢出设备，吸收体表面做耐高温哑光处理，可承受万瓦级光纤激光的短时间直射不发生形变、反光，过滤层采用梯度过滤设计，前置金属网拦截大颗粒飞溅碎屑，后置高效滤材捕捉亚微米级烟尘，避免烟尘附着在吸收体表面降低激光吸收效率。设计过程中特意将观察窗采用带遮光涂层的钢化玻璃，既满足可视需求，

　　也可阻挡泄露的弱激光对人眼造成损伤，顶部排风单元与主体采用法兰快拆连接，方便后期更换风机或者清理上部风道的积尘，锥斗段的倾斜角度大于金属粉尘的自然安息角，避免粉尘在锥壁堆积造成堵塞，支腿底部预留地脚螺栓安装孔，可根据车间地面情况做固定安装，避免设备运行时的风机振动造成位移。这类设备可适配不同功率的光纤激光加工设备，根据处理风量与激光功率的差异调整腔室容积与吸收体厚度，无需改动主体的安装接口即可实现系列化拓展，在钣金加工、汽车零部件激光焊接、增材制造工位都有广泛的适配性，相比传统的平板式激光吸收器，一体化集成除尘功能的结构可减少车间管路布置，降低工位的设备占用空间。
