反吹式布袋过滤除尘装置结构设计

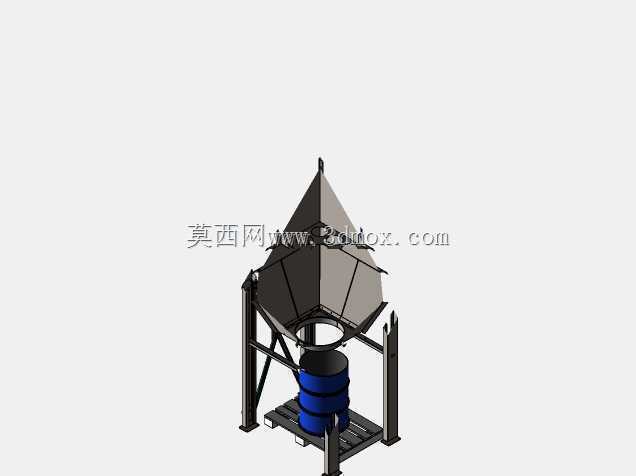

　　在木工加工、粮食仓储转运、粉体物料分装这类存在大量浮尘产生的作业场景中，开放式作业带来的粉尘逸散不仅会造成作业区域能见度下降、物料损耗，长期高浓度粉尘环境还会带来职业健康风险，部分可燃粉体甚至存在爆燃隐患，这类场景下的气固分离设备选型，往往需要兼顾处理风量、占地边界、清灰维护便利性几个核心维度。这套反吹式布袋过滤装置的结构设计，正是针对中小风量定点收尘场景做的适配，整体采用锥顶集尘仓加下部集尘桶的立式布局，没有额外的外置支腿外扩结构，所有支撑框架都围绕主体仓体做集成设计，安装时仅需要预留对应托盘尺寸的平整硬化地面即可，不需要额外做地脚螺栓的预埋固定，对于需要临时调整收尘点位的车间场景，甚至可以配合叉车做整设备移位，适配多工位轮换的收尘需求。

　　设备上部的锥顶结构并非单纯的造型设计，反吹清灰作业时，锥面的倾斜角度刚好可以让剥离的滤袋积灰顺着坡面自然滑落，不会在仓体内壁形成积灰死角，避免长期运行后积灰板结影响过滤效率。滤袋安装区域采用框架式分格固定，每一组滤袋都对应独立的密封卡口，日常更换滤袋时不需要拆解整个仓体顶盖，仅需要打开对应位置的检修口即可完成单组滤袋的拆装，大幅降低日常维护的作业时长。下部的集尘单元采用标准桶装快装结构，集尘桶和上部落料口之间采用抱箍式密封连接，收集满粉尘后只需要松开抱箍即可取下集尘桶转运倾倒，不需要额外配置卸灰阀等复杂部件，对于粉尘产生量不算特别大的定点收尘点位，这种结构的故障率远低于带自动卸灰机构的大型除尘设备，日常运维几乎不需要做复杂的部件检修。

　　从气流组织的设计逻辑来看，含尘气流从设备中下部的进风口进入仓体后，会因为仓体截面突然扩大导致气流流速快速下降，大颗粒的粉尘会在重力作用下直接沉降到下部集尘桶，减少滤袋的过滤负荷，剩余的细颗粒粉尘随气流向上经过滤袋区域时，被滤料拦截在滤袋外表面，过滤后的洁净空气从上部的净气腔排出，整个气流路径没有急弯结构，风道阻力控制在较低区间，配套风机的选型压力更小，运行能耗也能得到有效控制。反吹清灰的气流路径和过滤气流方向相反，清灰时高压气流从净气侧反向吹入滤袋，让滤袋产生瞬间的鼓胀形变，附着在滤袋外表面的粉饼层会在形变振动和反向气流的共同作用下脱落，顺着锥面滑入下部集尘桶，这种清灰方式不需要对滤袋做剧烈的机械振打，滤袋的使用寿命相比机械振打式除尘设备更长，也不会因为振打产生的设备振动带来安装松动的隐患。

　　安装边界方面，整套设备的支撑框架底部适配标准工业托盘尺寸，整体高度控制在常规车间层高的适配范围内，上部净气出口的法兰接口预留了标准管道连接尺寸，可以直接对接车间的排风管道或者独立配套风机做单点收尘，进风口的位置也预留了快装卡箍接口，可以根据现场的管道走向调整进风方向，不需要额外做非标法兰的定制加工。框架部分采用型材焊接结构，所有焊接位置都做了圆角打磨处理，没有尖锐的突出棱角，现场安装作业时不会出现剐蹭风险，型材的选型也兼顾了结构强度和自重控制，整设备的重量可以满足普通楼面的承重要求，不需要针对安装位置做额外的承重加固，对于在多层生产车间布置收尘点位的场景非常友好。

　　实际选型应用时，可以根据现场的粉尘浓度调整滤袋的材质选型，如果是打磨类产生的硬质矿物粉尘，可以选择耐磨性更好的滤料，如果是粮食加工类的有机粉尘，可以选择抗静电型滤料，设备本身的滤袋安装结构可以兼容不同厚度的滤料，不需要调整固定框架的尺寸。设备的密封结构全部采用快拆式设计，所有需要定期开启的检修位置都采用发泡橡胶条做密封，运行时不会出现粉尘外泄的情况，密封胶条的固定采用嵌入式卡槽设计，更换胶条时不需要打胶固定，日常维护的配件更换成本更低。
