气动驱动式注塑端口成型模具结构

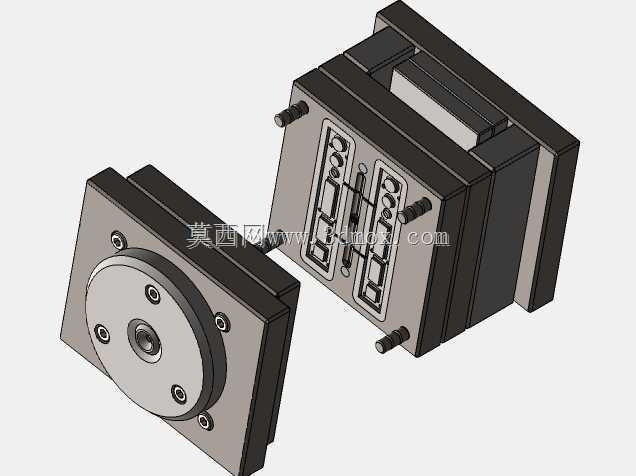

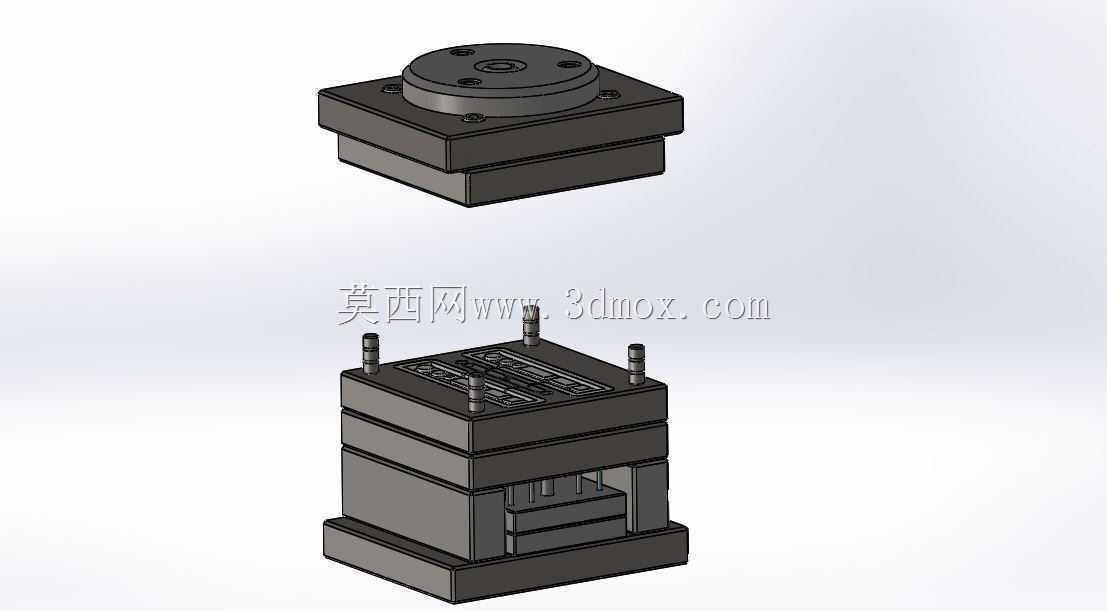

　　这套模具结构面向气动系统配套的小型端口类塑件生产场景，常见于气动回路快插接口、阀组连接端、气动执行元件气路端口这类带密封配合台阶、安装定位凸缘的塑件加工，适配卧式注塑机的标准模架安装接口，可直接匹配常规吨位注塑机的锁模单元定位尺寸。整套结构采用气动驱动的脱模逻辑，区别于传统机械顶杆顶出的结构形式，针对这类端口塑件薄壁、带内孔密封槽、外圆有安装卡扣位的结构特点，气动脱模能避免顶杆在塑件表面留下顶出痕迹，同时减少顶出机构对模架内部空间的占用，让冷却水路的排布有更充裕的走管空间。从结构分层来看，整套模具从上到下依次为定位法兰、定模固定板、定模仁、动模仁、模脚、动模底板，导柱导套采用四角对称排布，配合间隙控制在H7/h6的公差区间，

　　保证合模过程中定动模的对中精度，避免成型过程中出现飞边、偏心这类常见的注塑缺陷。定模侧的浇注口采用点浇口结构，浇口位置设置在塑件端面的中心位置，开模时浇口可自动拉断，减少后续人工修剪浇口的工序，浇口套的进料口尺寸匹配标准注塑机喷嘴口径，球面贴合半径比喷嘴球面大1-2mm，保证注射过程中熔料不会从结合面溢出。动模侧的型芯部分直接成型端口塑件的内孔结构，内孔表面的密封槽位置采用镶拼式结构，一方面方便密封槽位置的排气，避免熔料填充时在槽位出现困气烧焦的问题，另一方面镶件磨损后可单独更换，降低模具的维护成本。气动脱模的气路通道直接开设在动模底板和型芯内部，气路接口设置在动模底板的侧面，可直接对接车间的压缩空气管路，开模到设定行程后，

　　气路电磁阀开启，压缩空气通过型芯端面的微小气缝进入塑件与型芯的贴合面，在气压作用下塑件均匀受力脱离型芯，不会出现局部顶出变形的问题。模架的周向设置了四个对称的冷却水路接口，水路采用环形回路设计，分别环绕定模仁和动模仁的成型区域，水路距离成型面的距离控制在12-15mm，保证成型过程中模温均匀，减少塑件因冷却不均产生的收缩变形。安装边界上，整套模具的长宽尺寸适配200吨级以下注塑机的拉杆间距，定位法兰的外径尺寸符合注塑机定模板的定位孔标准，锁模螺丝孔的位置与对应吨位注塑机的模板螺孔位置完全匹配，不需要额外加工转接板即可直接上机安装。设计过程中针对气动脱模的密封性做了专项优化，所有气路的结合面都设置了密封槽，搭配耐高温O型圈，

　　避免长期高温工作状态下出现压缩空气泄漏，导致脱模力不足的问题；同时在气路中设置了节流阀，可根据不同塑料材质的脱模特性调整气压大小和进气速度，针对软质PVC、TPU这类弹性体材质的端口塑件，可适当降低进气速度，避免高压气体冲伤塑件内表面，针对PP、PE这类硬质通用塑料，可适当提高气压保证脱模顺畅。这套结构的成型周期比传统机械顶出结构缩短10%左右，因为省去了顶针板复位的动作时间，同时模具整体的闭合高度更小，可适配更小吨位的注塑机，降低生产过程中的设备能耗。
