可换批头组合式手动螺丝刀结构设计

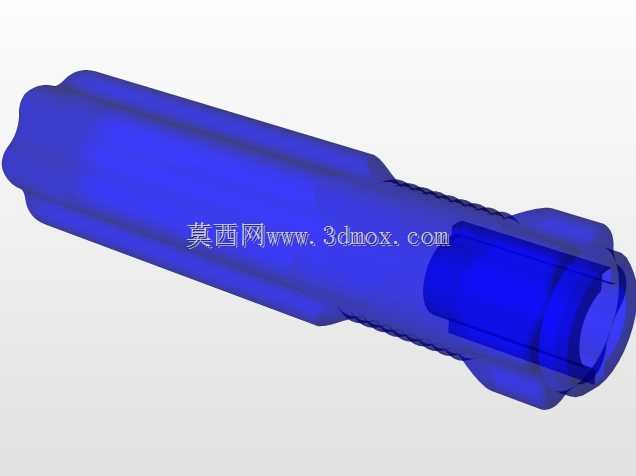

　　在设备装配、机电维修、家装施工、产线工位作业等各类需要紧固件拆装的场景中，手动螺丝刀是出现频率最高的基础工装之一，而可换批头的组合式螺丝刀，相比单一规格的固定批头螺丝刀，能大幅减少工具携带数量，适配不同槽型、不同规格的螺钉拆装需求，是一线作业人员、结构调试人员随身工具包内的常备配置。这款组合螺丝刀的设计核心围绕批头快换、握持防滑、扭矩传递可靠性三个核心维度展开，首先看手柄部分，采用深蓝色工程塑料注塑成型，手柄外形做了多段式的防滑棱设计，靠近批头夹持端的位置做了细密的周向滚花纹理，在手部沾有少量油污或者需要施加较大拧紧扭矩的时候，能有效避免手部与手柄之间出现打滑，手柄尾部做了圆弧过渡，长时间掌心施压拧动的时候不会出现硌手的问题，

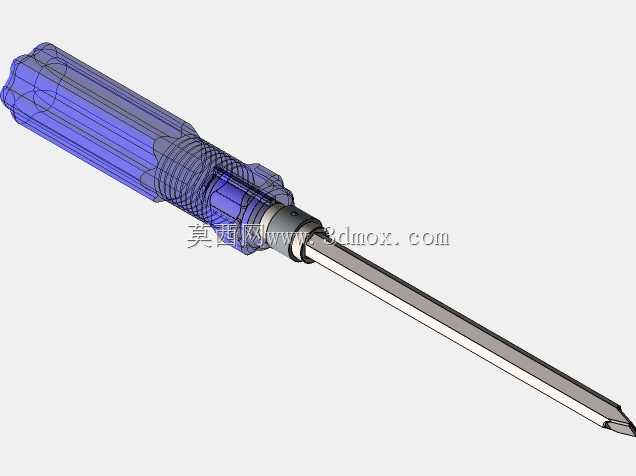

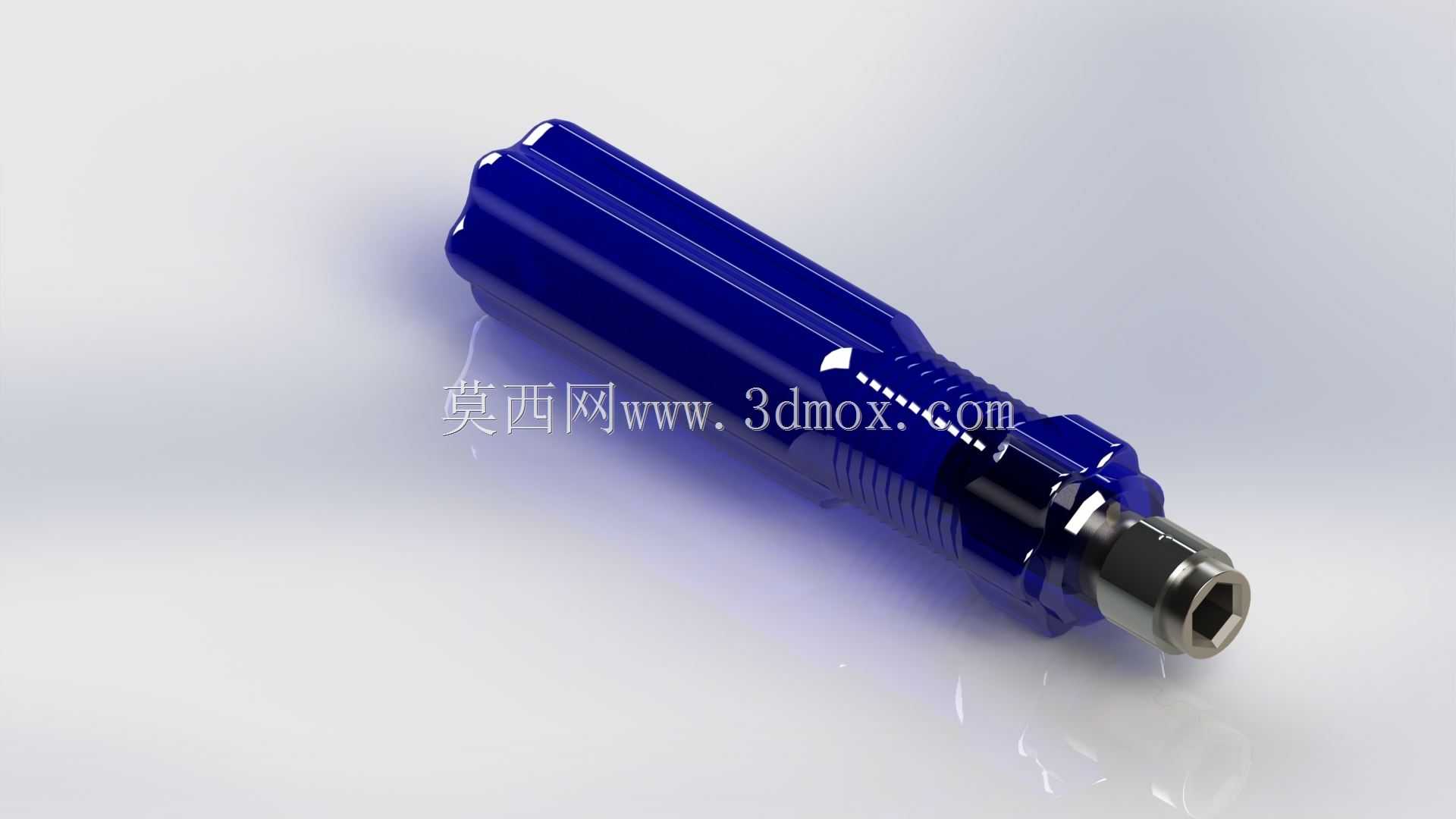

　　整体手柄的长度控制在100mm左右，最大握持直径28mm，符合成年人手部握持的人机工程尺寸，既不会因为直径过细导致拧动时压强过大造成手部不适，也不会因为直径过粗导致精细调整批头角度时操作不灵活。批头夹持结构采用的是标准6.35mm内六角快换夹头，夹头外露部分为金属材质，做了发黑防锈处理，夹头内部设置了弹簧顶珠结构，更换批头的时候只需要将批头沿轴向插入夹头内孔，顶珠会自动卡入批头尾部的定位凹槽内，实现批头的轴向固定，拆卸批头的时候只需要向前拉动夹头的滑套，顶珠回缩即可取出批头，整个换头过程不需要额外辅助工具，单手即可完成操作，夹头的同轴度控制在0.1mm以内，能保证批头安装后与手柄轴线保持一致，拧动螺钉的时候不会出现批头晃动、

　　滑出螺钉槽的问题。在实际应用场景中，这款组合螺丝刀可以适配一字、十字、内六角、梅花等多种常见槽型的批头，覆盖M2到M6规格的机螺钉、自攻螺钉的拆装需求，在电子设备装配场景下，更换精密批头可以完成小规格螺钉的精细拧紧，在机械设备维修场景下，搭配加长批头可以深入设备内部的狭窄空间完成螺钉拆装，手柄内部做了中空储仓设计，可以将常用的3-4支短批头收纳在手柄内部，通过尾部的端盖密封，外出作业的时候不需要额外携带批头收纳盒，避免批头丢失。从结构设计的细节来看，手柄与金属夹头的连接部分采用了嵌件注塑的工艺，金属夹头的连接柄部加工有周向凹槽和滚花，注塑的时候塑料材料会嵌入凹槽内，保证手柄与金属夹头之间不会出现相对转动，

　　能承受最大5N·m的拧紧扭矩，满足常规手动拧紧的扭矩需求，不会出现拧动时手柄转、夹头不转的失效问题。夹头的滑套部分做了防滑的竖纹设计，手部沾油的时候也能轻松拉动滑套更换批头，滑套与夹头本体之间设置了复位弹簧，松开滑套后会自动复位锁紧批头，不会出现滑套意外滑动导致批头脱落的问题。在安装边界方面，这款螺丝刀整体最大外径为28mm，搭配标准25mm长度短批头的时候总长度为130mm，可以伸入内径大于30mm的狭窄腔体内完成作业，搭配50mm加长批头的时候总长度为155mm，可以应对深度较大的安装孔位的螺钉拆装，手柄的绝缘塑料材质可以满足低压电气设备维修时的基础绝缘需求，避免作业时出现触电风险。不同于普通固定批头螺丝刀磨损后整体报废的问题，这款组合螺丝刀的批头属于通用标准件，批头磨损后只需要更换对应规格的批头即可，手柄部分可以长期重复使用，大幅降低了工具的使用成本，夹头内部的弹簧和顶珠都采用了不锈钢材质，长期使用不会出现生锈卡顿的问题，在潮湿的作业环境下也能保持快换结构的操作顺畅。
