三刃端铣刀切削刀具结构设计

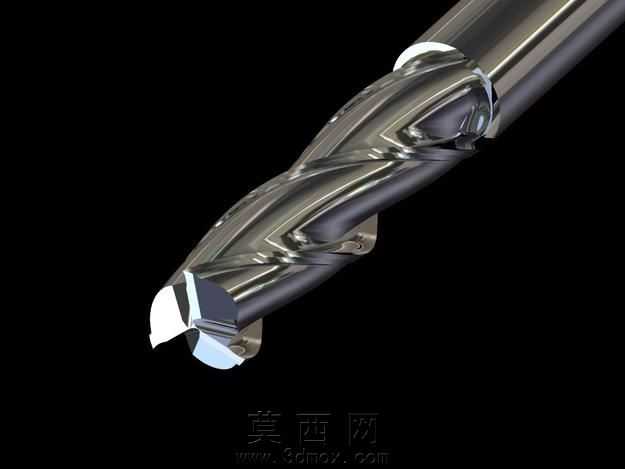

本模型为三刃端铣刀的三维参数化建模成果，建模过程中严格遵循硬质合金立铣刀的工业设计规范，首先通过草绘绘制刀体的回转截面轮廓，以旋转特征生成整体刀体的基础毛坯形态，随后针对三条螺旋排屑槽进行特征构建，通过螺旋扫描切除的方式精准控制槽型的螺旋角度、槽深与刃口前角参数，保证排屑槽的光滑过渡与切削刃的连续完整性。刃口部分单独做了精细化处理，对端刃与周刃的过渡区域做了圆角优化，既还原了实际刀具的刃磨工艺特征，也避免了建模过程中出现尖锐棱角导致的应力集中问题。刀体的夹持柄部按照标准圆柱柄尺寸建模，保证与实际刀柄装夹的尺寸匹配度。材质渲染阶段采用硬质合金金属材质，调整材质的反射率与粗糙度参数，还原钨钢刀具的金属光泽与细腻磨砂质感，背景采用纯黑突出刀具主体的结构细节，渲染时添加柔和的环境光与定向补光，清晰展现螺旋槽的曲面走向、刃口的锋利形态以及刀体表面的加工纹理。设计过程中重点考量了三刃结构的动平衡特性，三条切削刃沿圆周方向均匀120度分布，相比两刃铣刀具备更高的进给效率与切削稳定性，适合钢件、铸铁等材料的端面铣削与侧铣加工，排屑槽的大螺旋角设计可以有效提升排屑流畅度，减少切削过程中的积屑瘤产生。建模全程保持特征的参数化关联，后续可根据加工需求调整刃径、刃长、柄径、螺旋角等核心参数，快速衍生出不同规格的三刃端铣刀模型，可用于刀具结构受力仿真、加工工艺演示以及数控加工教学场景使用。
