机加工用凹槽切削刀具结构设计

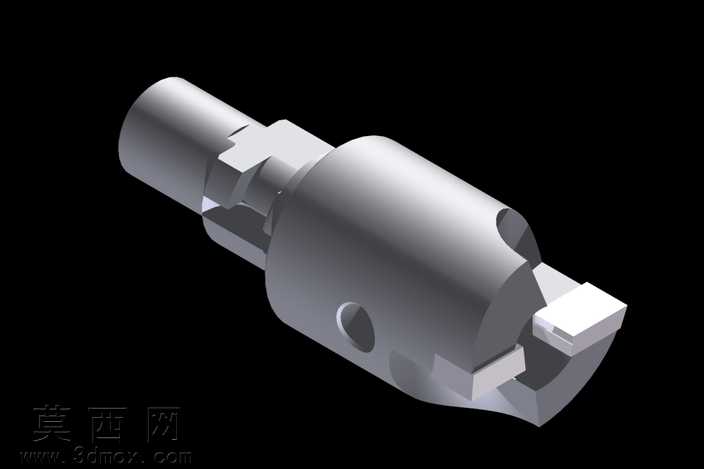

本模型为机加工领域使用的凹槽切削专用刀具，整体采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工刀具的实际尺寸规范，对刀具的装夹柄部、刀体主体、切削刃安装位、锁紧定位结构均做了1:1比例的精准还原。渲染阶段采用金属硬质合金材质作为刀体主体材质，通过调整材质的粗糙度、金属度、反射参数，还原出硬质合金刀具经精密磨削后的哑光金属质感，对切削刀片部分采用硬质合金涂层材质表现，突出刀片与刀体的材质差异，同时添加了柔和的工业环境光，多角度打光凸显刀具的结构轮廓与细节特征，避免结构死角出现过暗的渲染盲区。结构设计上，刀具柄部采用标准圆柱装夹结构，适配常规数控加工设备的刀柄装夹尺寸，柄部设置有定位扁位，可实现装夹时的周向定位，避免加工过程中刀具出现周向打滑；刀体部分采用一体化结构设计，在保证整体刚性的前提下做了轻量化的减重孔设计，既降低刀具整体重量，又能减少加工过程中的动平衡偏差；切削端设置有两个对称的刀片安装槽，采用压板锁紧结构固定可更换式切削刀片，刀片安装角度经过精准计算，可在加工时一次性完成工件凹槽的侧壁与底面切削，有效提升凹槽加工的效率与成型精度；刀体上设置有内冷孔通道，可在加工时将切削液直接输送至切削刃区域，降低切削区域温度，延长刀片使用寿命。设计思路围绕凹槽加工的实际工况展开，重点考量刀具的装夹稳定性、切削刚性、刀片更换便捷性与冷却效率，整体结构无冗余设计，所有特征均服务于实际加工需求，建模过程中对所有装配接触面做了公差预留，符合实际刀具的生产装配要求，可直接用于刀具结构验证、加工工艺模拟以及数控加工编程的参考使用。
