雅马哈DT180摩托车离合器系统结构设计

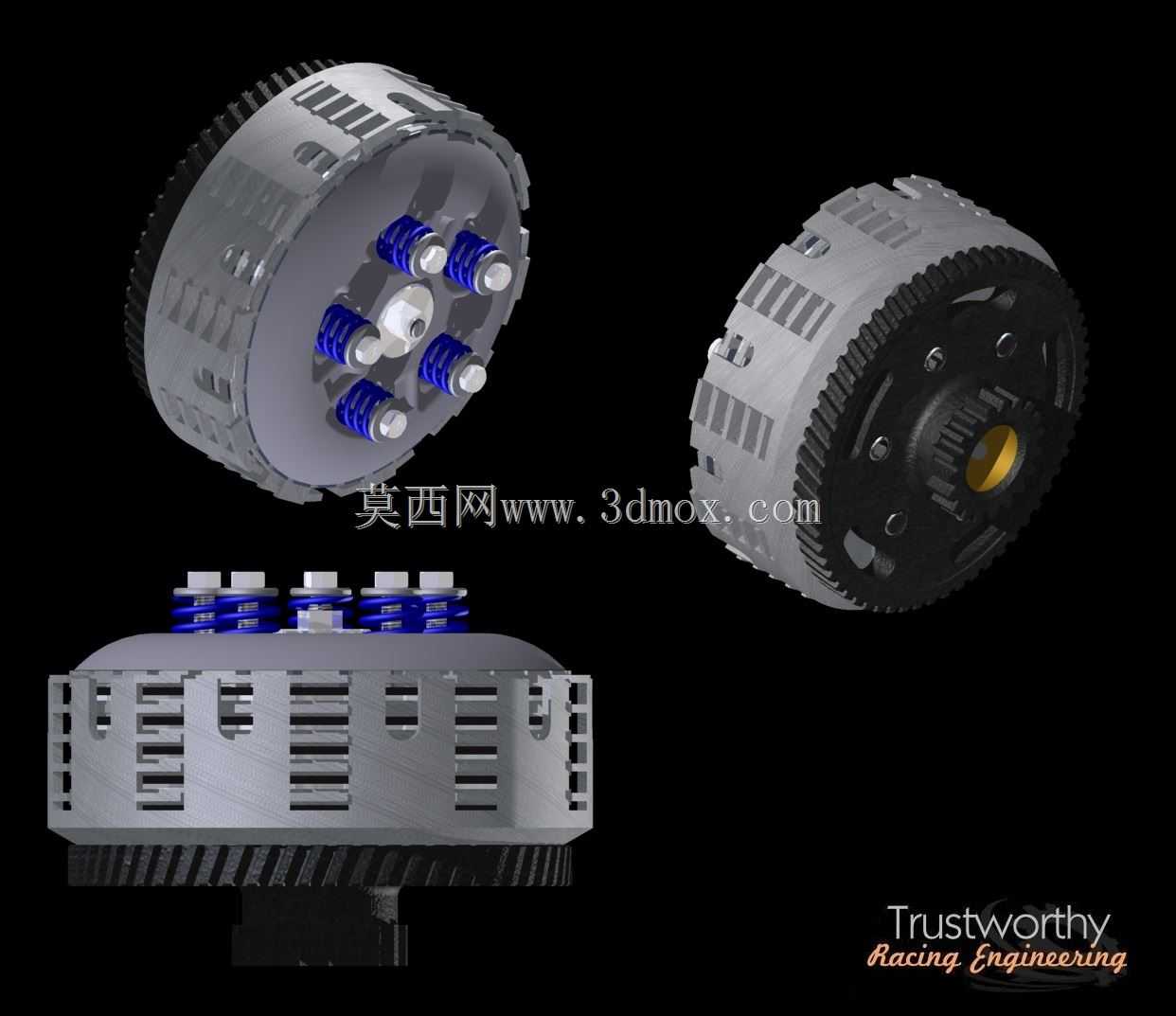

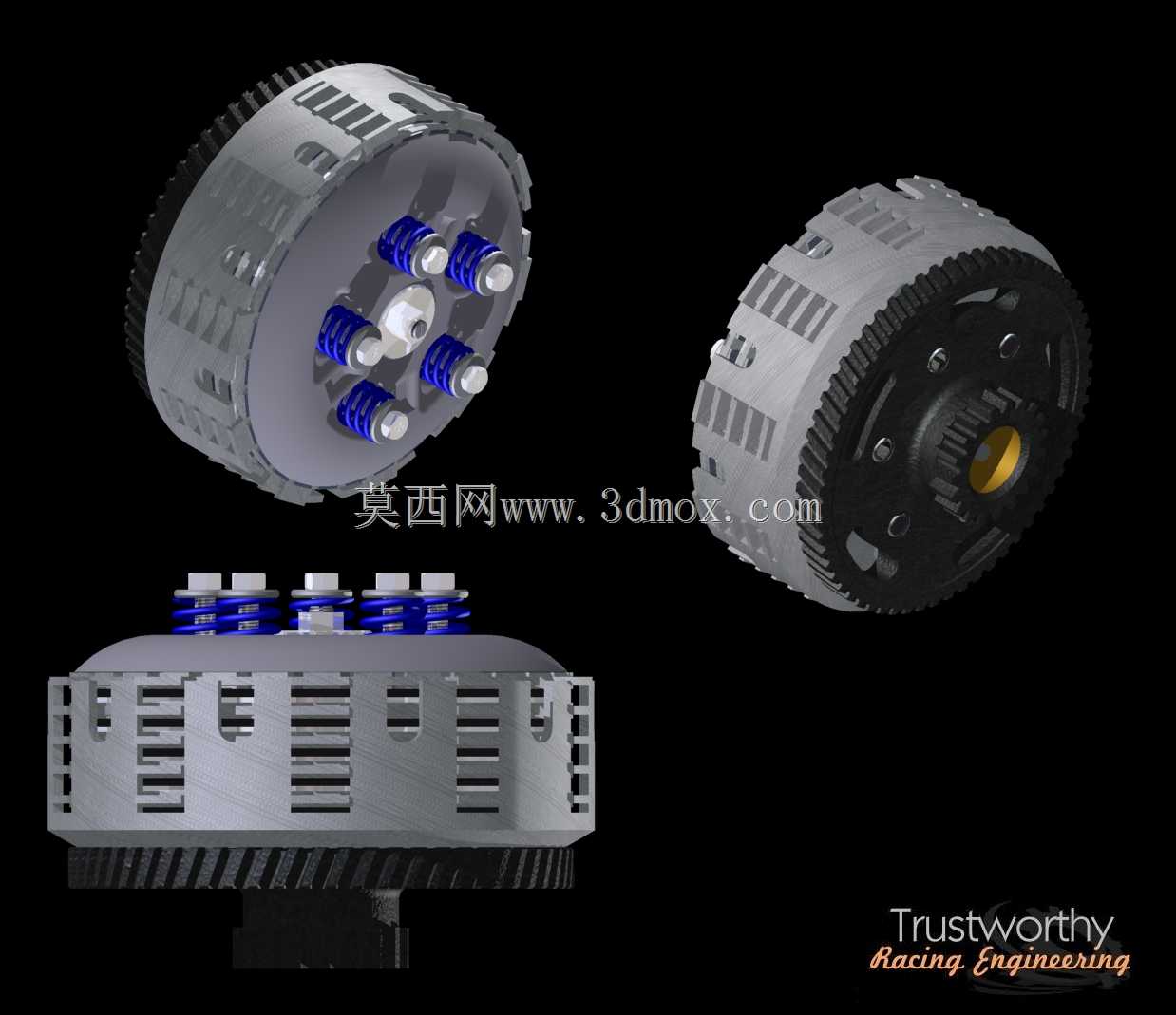

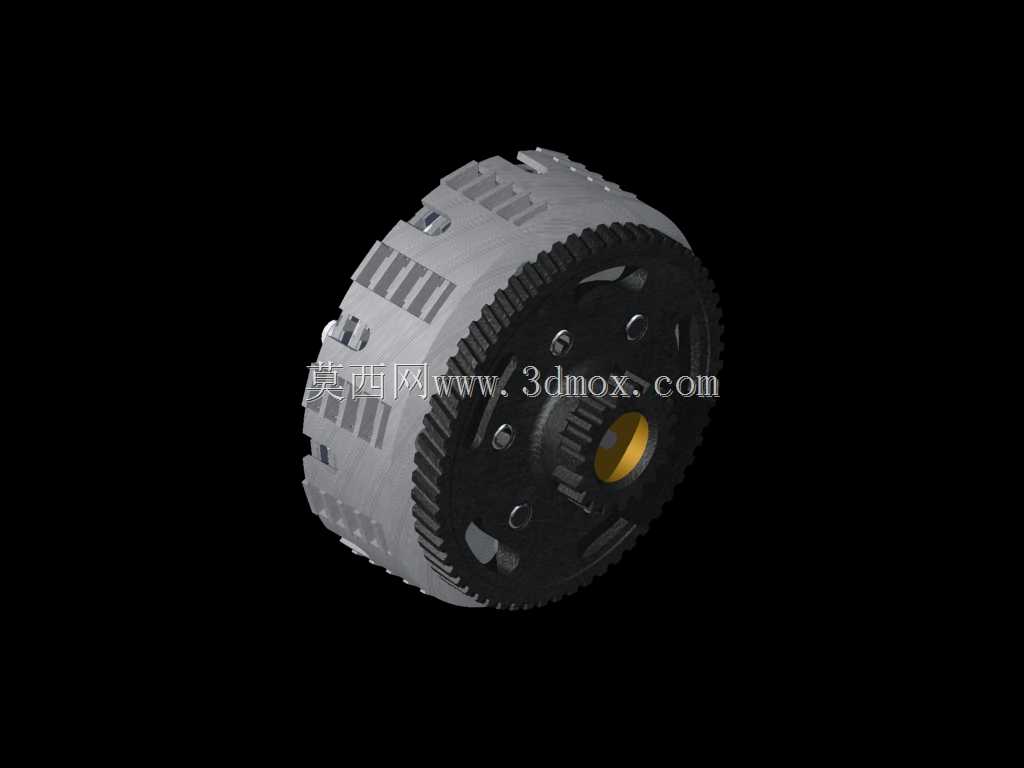

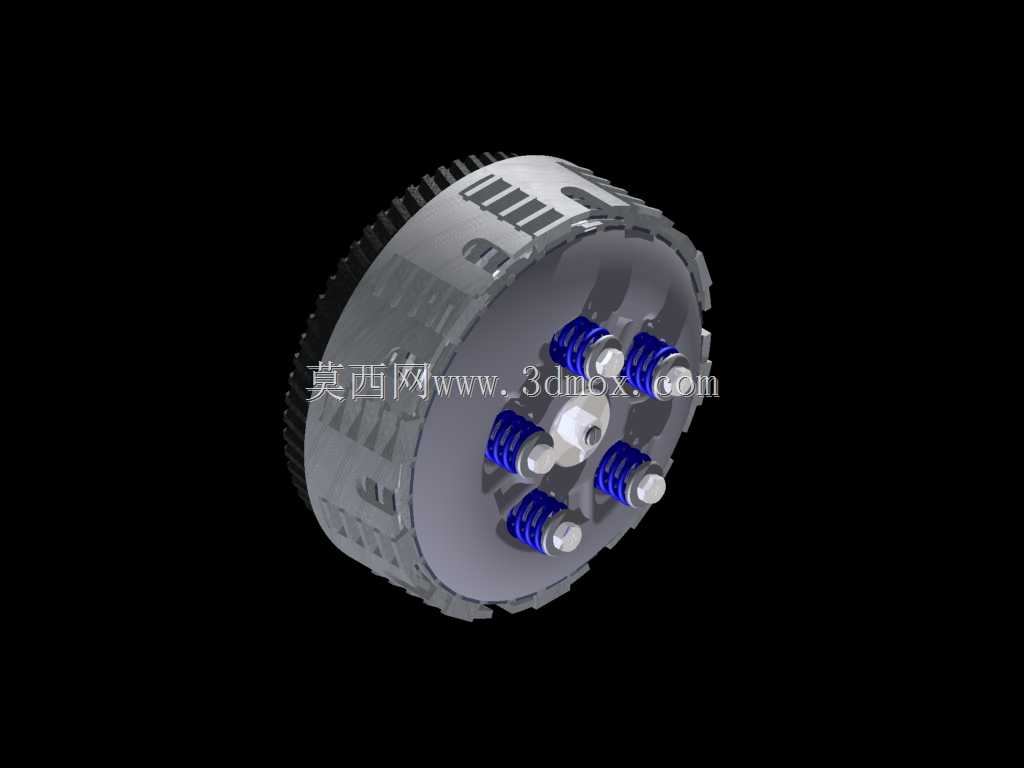

这款离合器系统主要适配小排量越野摩托车的动力传输场景，作为发动机动力输出与后轮传动之间的核心衔接部件，承担着动力接合、切断、过载保护的核心作用，直接决定车辆起步平顺性、换挡流畅度以及高负荷工况下的动力传递稳定性，在非铺装路面骑行、频繁启停的越野使用场景中，离合器的可靠性直接影响整车操控表现与骑行安全。从实际功能来看，该离合器采用多片湿式摩擦结构设计，通过弹簧预紧力实现摩擦片与钢片的紧密压合，常态下将发动机曲轴输出的扭矩完整传递给变速箱输入轴；当骑手捏下离合手柄时，分离机构推动压盘压缩弹簧，使摩擦片与钢片之间产生间隙，切断动力传输，方便完成换挡、停车等操作；当车辆遭遇后轮突然卡死、传动系统负荷突增的极端工况时，摩擦片之间可产生可控打滑，避免冲击力反向传导损伤发动机齿轮、曲轴等核心部件。在设计思路上，该结构充分考虑越野摩托车的使用特性，离合器外毂采用带散热齿的壳体结构，外圈的齿状结构既可以和初级传动齿轮啮合传递动力，也能增大壳体与空气的接触面积，带走半联动状态下摩擦片产生的热量，避免长时间半联动导致的摩擦片过热烧蚀；内部周向均匀布置的六组螺旋压紧弹簧，能够为压盘提供均匀的轴向压力，保证每一片摩擦片受力一致，避免偏磨导致的离合结合抖动、动力传递损耗增大问题；摩擦片组件采用交错叠装的结构，钢片与摩擦片交替排列，在有限的轴向空间内最大化摩擦接触面积，在不增大离合器整体径向尺寸的前提下提升扭矩传递容量，适配180cc排量单缸发动机的动力输出特性。从安装边界来看，该离合器整体为圆柱状回转结构，径向尺寸适配发动机右箱体的安装腔体，轴向长度匹配曲轴输出端与变速箱输入轴的间距，外毂的初级传动齿与曲轴端的主动齿轮啮合位置经过精准校核，中心花键孔与变速箱输入轴的配合公差控制在合理范围，安装时无需额外改动发动机箱体结构，可直接适配对应机型的装配空间；压盘的分离顶杆位置与发动机右侧的离合分离机构对齐，保证离合操作的行程与手感符合原厂设计要求，弹簧的预压缩量经过匹配调校，既保证结合状态下不打滑，也能让离合手柄的操作力度处于舒适区间，降低长时间骑行的手部疲劳。
