壁挂式户外金属防护箱体结构设计

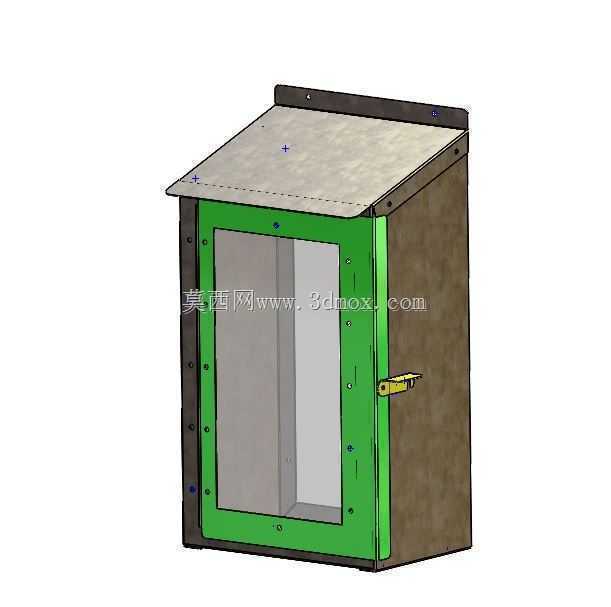

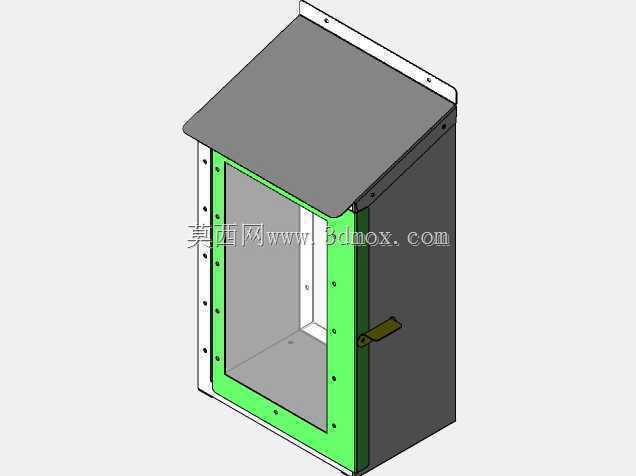

　　这款壁挂式金属防护箱体，主要面向户外零散点位的电气元件、小型控制模块安装场景，常见于厂区外墙、户外设备旁、园区监控点位的配套防护使用，用来隔绝户外雨水、扬尘、非授权触碰对内部装载器件的损伤。从结构设计来看，整体采用弯折钣金拼接成型，箱体主体侧板与背板采用一体化弯折工艺，减少拼接焊缝数量，从基础结构上降低缝隙渗水的概率，顶部设置向外延伸的斜向防雨檐，檐边超出箱体正面与侧面一定距离，雨水落下时会顺着檐边直接滴落至箱体外侧，不会顺着箱门缝隙渗入内部。箱门与箱体的贴合面设置整圈密封压边，箱门闭合时，压边会贴合箱体开口处的折边，进一步阻挡水汽与粉尘进入箱体内部，箱门配备带锁执手，闭合后可通过锁具锁定，避免无关人员随意开启触碰内部器件。

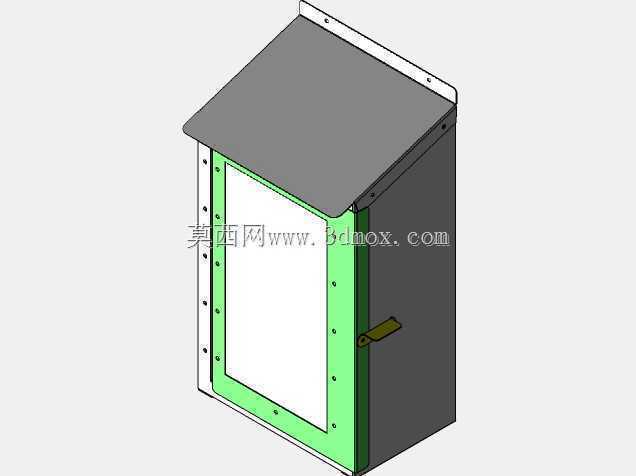

　　安装结构上，箱体背板预留壁挂安装孔位，可直接通过膨胀螺栓固定在混凝土墙面、设备支架立面等垂直安装面上，安装时需保证箱体处于垂直状态，避免顶部防雨檐导水方向偏移导致积水渗入。箱门中部设置透明观察区域，无需开启箱门即可直接观察内部器件的运行状态，日常巡检时不用反复开箱，提升运维效率。箱体内部预留通用安装孔位，可适配常规导轨安装的电气元件、小型接线端子排、信号转换模块等器件，内部空间预留足够的接线余量区域，方便现场布线时整理线束，避免线束挤压箱门密封结构。设计过程中针对户外使用场景做了结构强化，箱体板材厚度满足户外抗风、抗轻微外力碰撞的要求，所有外露金属边缘都做了折边钝化处理，避免安装与运维过程中划伤操作人员。

　　箱门与箱体之间采用隐藏式合页连接，合页设置在箱体内部，避免外部锈蚀导致箱门无法正常开启，同时也能减少外部撬动的风险。整体外形尺寸适配常规小型户外电气安装需求，安装时需注意箱体底部距离地面预留足够高度，避免地面积水溅到箱体下部接缝处，同时要避开长期积水的墙面安装位置，保证箱体背部通风，减少凝露产生的概率。
