小型单冲压片成型设备结构设计

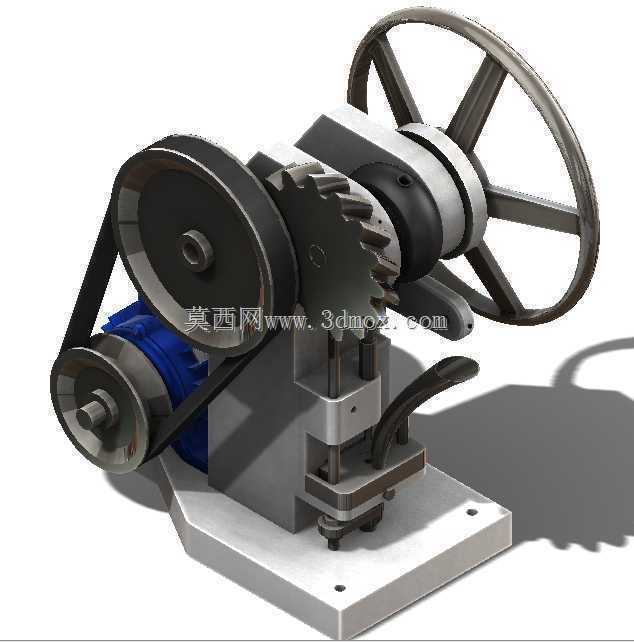

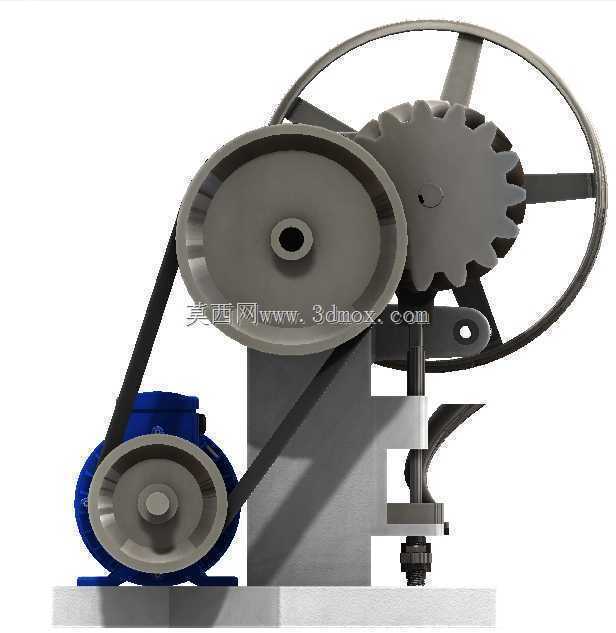

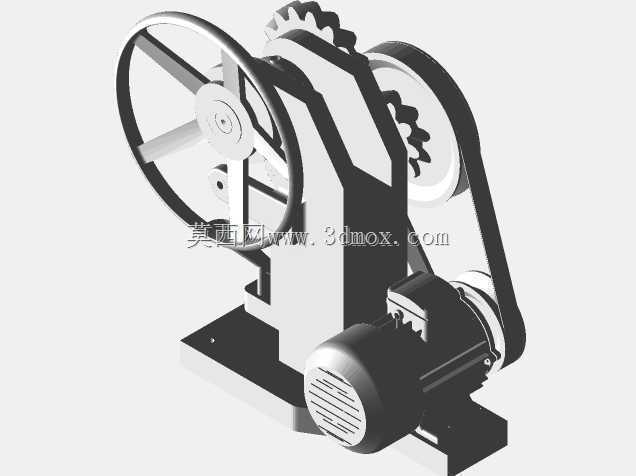

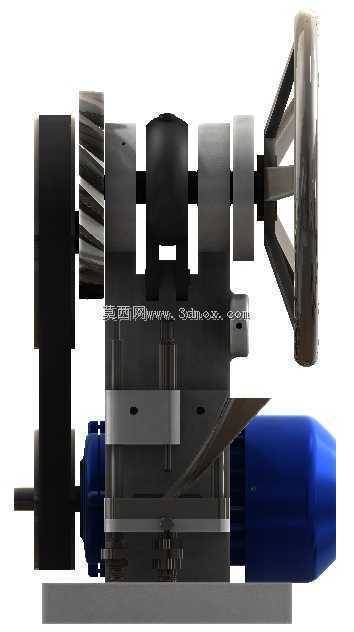

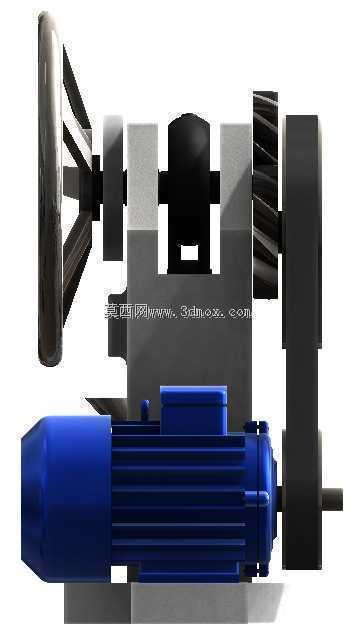

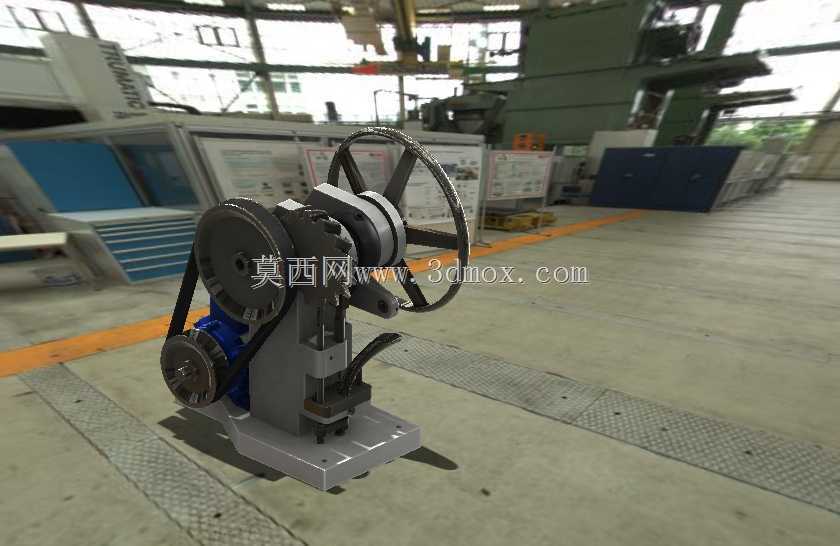

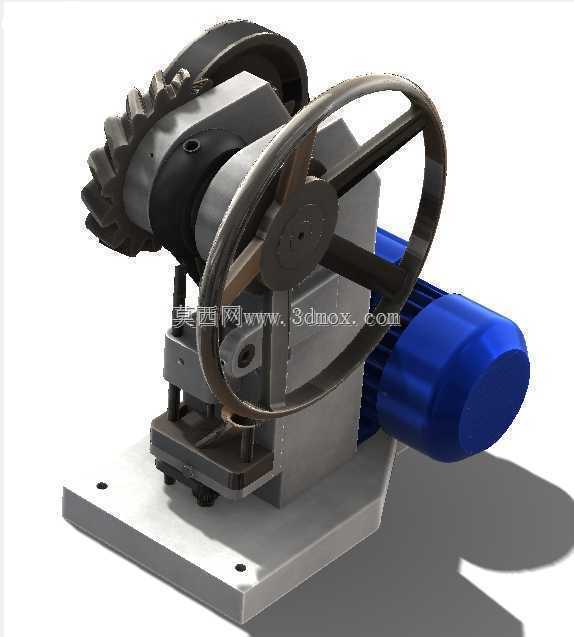

　　这款单冲式压片成型设备，主要面向小批量制剂生产、实验室配方打样、小型加工点的片材压制作业场景，在制药领域可完成药片、含片的压制成型，在五金加工场景也可适配薄型片材的冲孔、压印工序，设备整体采用台式布局，无需复杂地基固定，放置于常规操作工作台即可完成安装使用，安装底座预留四个沉头固定孔，可根据作业需求选择螺栓紧固于台面或是直接放置使用，底座整体长宽尺寸控制在300mm级，占用操作空间极小，适配小型加工车间、实验室的紧凑工位布局。设备的动力输入端采用卧式减速电机直连布局，电机输出端通过齿轮副传递扭矩至大尺寸飞轮结构，飞轮兼具储能与传动作用，可在冲压瞬间释放储备动能，弥补小功率电机的瞬时扭矩不足问题，保证冲压过程的压力稳定，

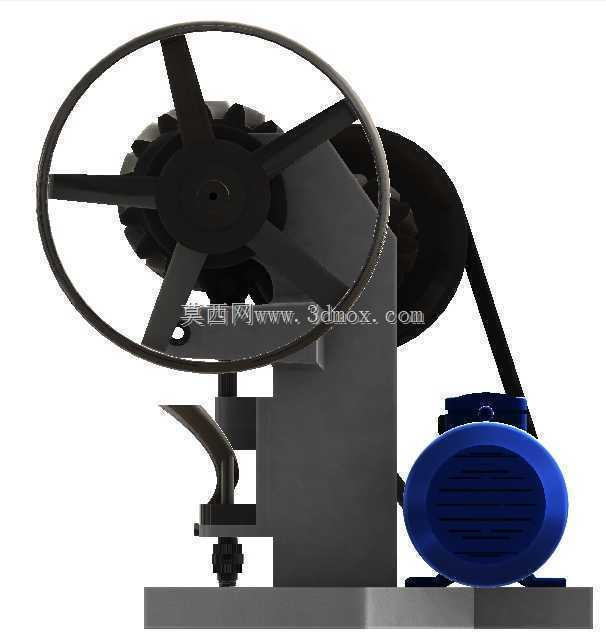

　　避免因压力波动导致的成型片材密度不均、边缘缺损问题。冲压执行端采用曲柄滑块结构，将飞轮的旋转运动转化为冲头的垂直往复直线运动，冲头行程固定，冲压压力可通过端部的调节螺母进行微调，适配不同厚度、不同成型压力需求的加工物料，冲头与模腔的配合间隙控制在0.02mm级，可有效避免冲压过程中的物料溢边问题，成型后的片材边缘整齐度高，无需后续修边处理。设备的手动操作轮与飞轮同轴布置，在设备调试、模具更换阶段可通过转动手轮完成冲头的点动升降，方便操作人员调整模腔位置、检查冲头对位情况，无需启动电机即可完成调试作业，大幅降低调试阶段的安全风险。机身主体采用立式框架结构，受力路径从冲头垂直向下传递至底座，框架两侧的支撑板采用加厚钢板加工，

　　可承受冲压过程的反向冲击力，长期使用不会出现机架变形、冲头偏移的问题，所有传动齿轮均外露布置？不，不对，齿轮侧设置有半包围式防护罩，可避免作业过程中异物卷入传动结构，同时不影响日常对齿轮副的润滑维护。设备的出料位置设置于模腔侧方，冲压完成的成品会随冲头回程自动滑落至出料导槽，无需人工手动取件，可适配连续小批量作业的生产节奏，操作人员仅需完成填料、启动设备的操作即可，单批次作业的生产效率可达每分钟30-50件，完全满足小批量生产的产能需求。在设计过程中，优先考虑了设备的易维护性，所有易损件均采用标准化快拆结构，冲头、模腔可通过松开紧固螺钉快速更换，无需拆解整个机身结构，日常维护仅需定期对齿轮副、曲柄转轴位置加注润滑脂即可，

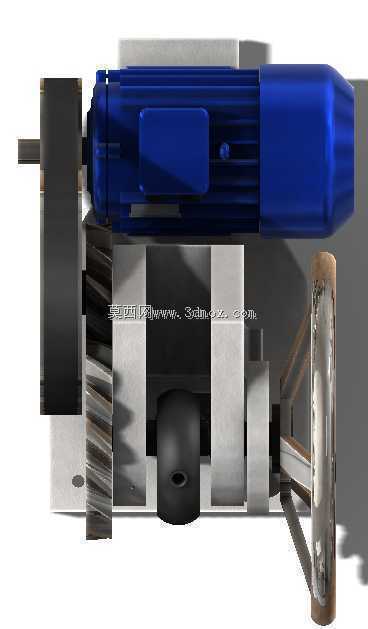

　　设备整体故障率极低，适合非专业设备维护人员的小型作业场景使用。传动结构的齿轮采用渐开线圆柱齿轮设计，传动平稳噪音小，飞轮做了动平衡校准，设备满负荷运行时的振动量极小，不会出现工位偏移、连接螺栓松动的问题。电机与机架之间设置有橡胶减震垫，可进一步吸收电机运行产生的振动，降低作业过程中的噪音污染，适配实验室、临街加工点等对噪音控制有一定要求的使用场景。设备的电气控制部分仅设置简单的启停按钮，操作逻辑简单，无需复杂的参数设置，新操作人员仅需简单培训即可独立完成操作，不存在复杂的学习门槛。从安装边界来看，设备整体高度不超过400mm，操作人员坐姿即可完成所有操作，无需站立作业，长时间操作的疲劳度更低，设备后侧预留电机接线位置，电源线可从设备后侧引出，不会干扰正面的操作空间，操作区域无突出的尖锐结构，所有边角均做了倒圆角处理，可有效避免作业过程中的磕碰划伤风险。
