创意镂空腕表表壳结构设计方案

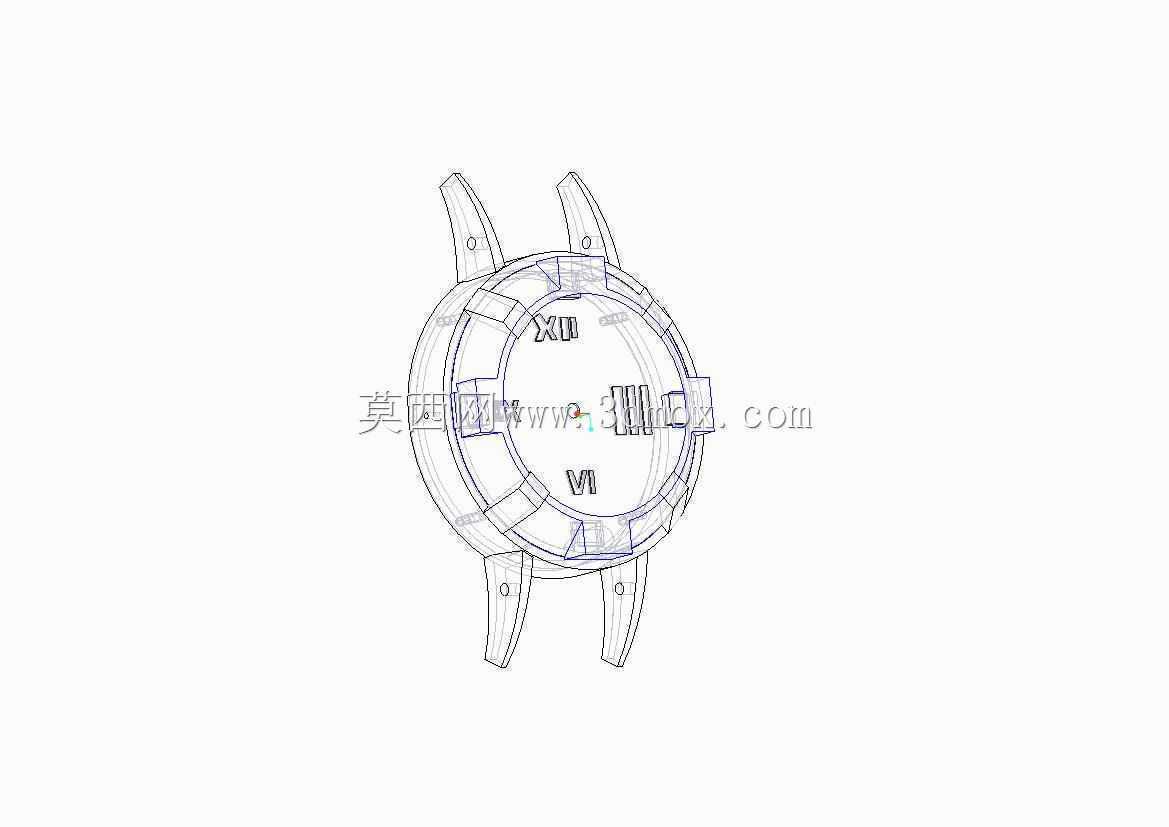

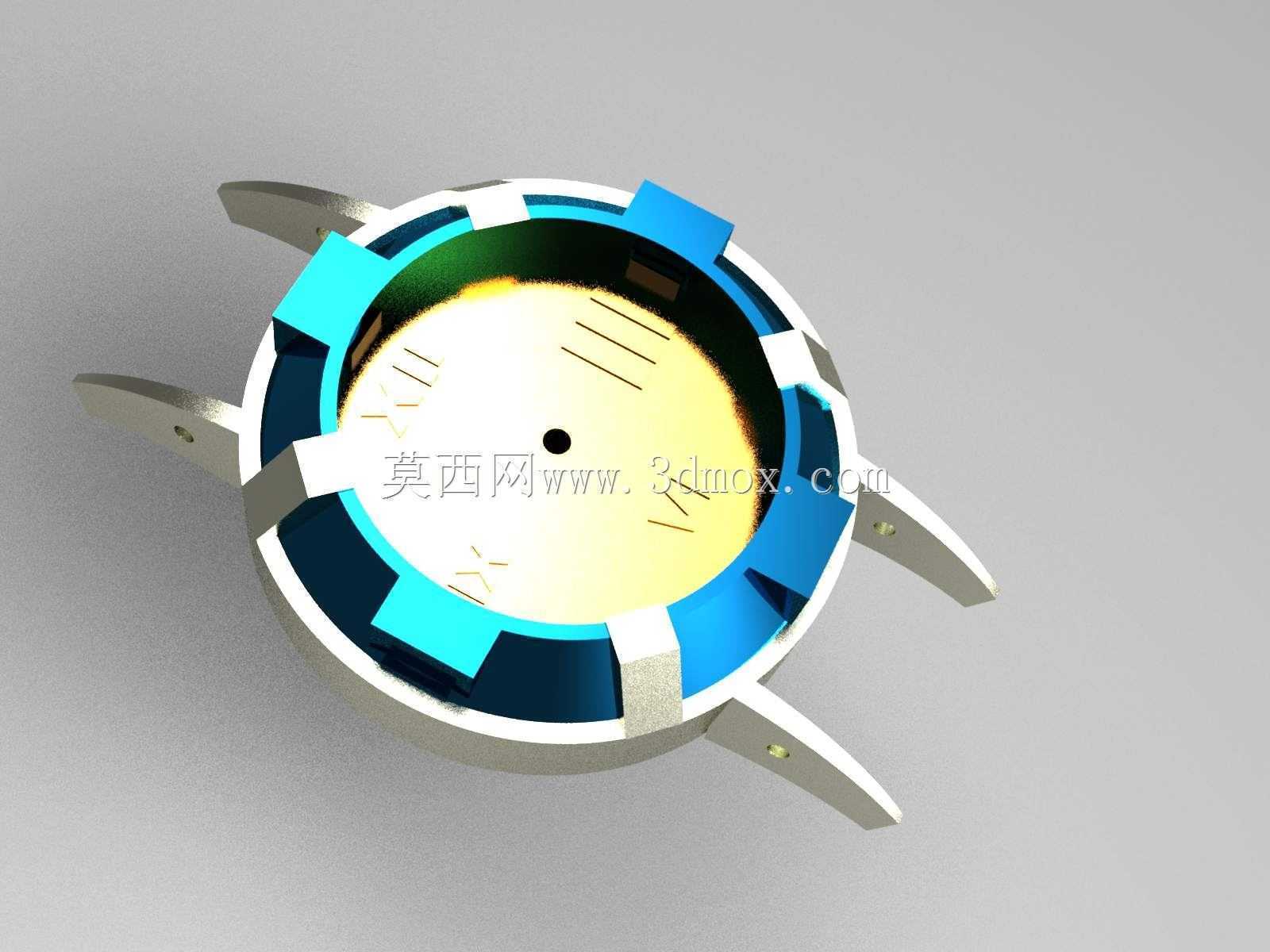

　　本次呈现的表壳结构，面向日常穿戴计时类腕表的定制化开发场景，核心适配非量产的个性化腕表组装需求，可作为独立制表人、小众腕表工作室的壳体选型参考。从实际装配逻辑来看，该结构预留了标准圆形机芯的安装腔体，腔体内壁做了阶梯式限位台，可直接承托机芯主夹板，无需额外加装衬圈，能减少装配环节的零件数量，降低组装过程中的公差累积风险。表耳部分采用一体化延伸设计，与表壳主体为连续曲面过渡，没有拼接焊缝，既提升了整体结构强度，也避免了拼接位置容易积存汗渍、造成镀层腐蚀的问题；表耳末端的生耳孔做了沉台处理，生耳装入后端面与表耳表面齐平，不会突出刮蹭表带或者佩戴者的手腕，适配常规宽度的皮质、橡胶以及金属表带，生耳孔的中心距符合通用腕表的表带安装尺寸规范，不需要单独定制特殊规格的表带配件。

　　设计阶段优先考虑了镂空视觉效果与结构刚性的平衡，壳体侧面做了多段式开窗结构，开窗边缘都做了加厚的加强筋，沿着开窗轮廓连续分布，在保证可以从侧面直接观察到机芯运转结构的前提下，不会因为镂空过多导致壳体刚性下降，日常佩戴过程中受到轻微磕碰时，加强筋可以分散冲击力，避免壳体变形挤压内部机芯。表壳正面的表圈安装位做了嵌入式卡槽，可适配压合式或者旋入式表圈，卡槽内壁预留了防水胶圈的安装槽，装配胶圈后可满足日常洗手、淋雨场景下的防水需求，不需要额外做复杂的密封结构。壳体的调时柄轴开孔位置做了同轴导向套，导向套与壳体为过盈配合装配，柄轴穿过导向套后与机芯柄头对接，能提升柄轴的运行稳定性，避免长期使用后柄轴出现偏移、卡滞的问题。

　　从安装边界来看，该表壳的整体外轮廓直径控制在常规休闲腕表的尺寸范围内，厚度适配主流的自动机械机芯厚度，佩戴时不会因为过厚卡到袖口；表耳的弯曲弧度贴合人体手腕的自然曲面，佩戴时壳体与手腕的接触面积分布均匀，不会出现局部压痕。壳体背面预留了透明底盖的安装位，可搭配蓝宝石或者矿物玻璃底盖，方便从背面观察机芯的摆轮运转状态，底盖与壳体的连接采用螺丝固定结构，四个固定螺丝均匀分布在底盖四角，锁紧力均匀，不会出现底盖压合不平整导致的防水失效问题。设计过程中对所有的棱角位置都做了R角过渡处理，没有尖锐的边角，既避免了加工过程中出现应力集中导致的零件开裂，也提升了佩戴时的触感舒适度，不会划伤皮肤。所有的安装孔位、限位结构的公差都按照精密机械零件的加工标准设定，可采用CNC铣削加工直接成型，加工过程中不需要复杂的工装夹具，一次装夹即可完成大部分外轮廓与内腔的加工，能减少加工工序，降低零件的制造成本。
