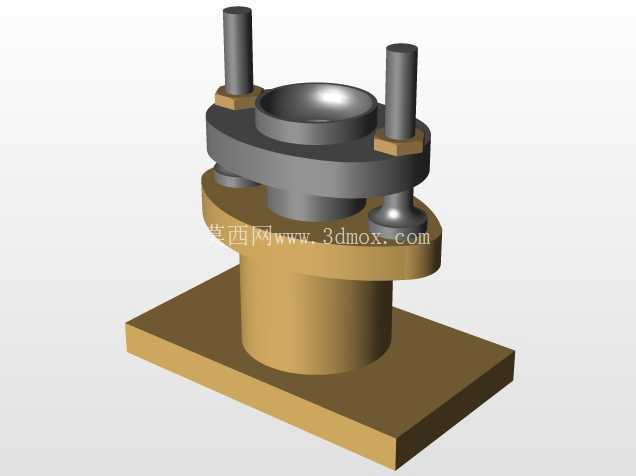

双柱定位法兰式垂直填充基座结构

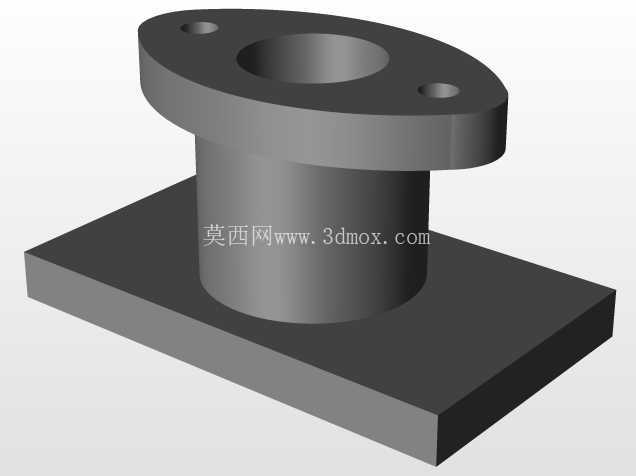

　　该结构件主要应用于粉体、颗粒类物料的定量填充工位，作为填充执行端的承载与定位基座使用，常见于食品加工、精细化工、医药制剂行业的小剂量分装设备中，直接对接填充执行头的升降导向与定位需求，避免填充过程中执行端出现偏移、晃量，保证物料填充的位置精度，减少物料撒漏、填充量偏差超差的问题。从结构功能来看，底部方形安装板为整个组件提供安装基准，板件预留的安装孔位可直接通过螺栓固定在设备的工作台架上，方形底座的接触面积较大，能够分散上部结构传递的载荷，即使在填充执行端高频往复动作的工况下，也能保证整体结构的稳定性，不会出现共振移位的情况。

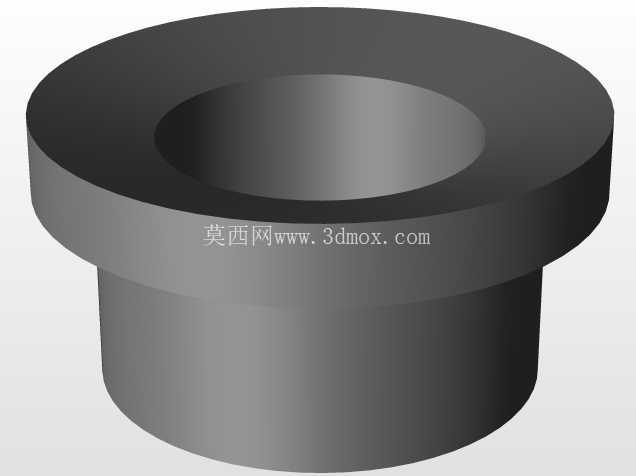

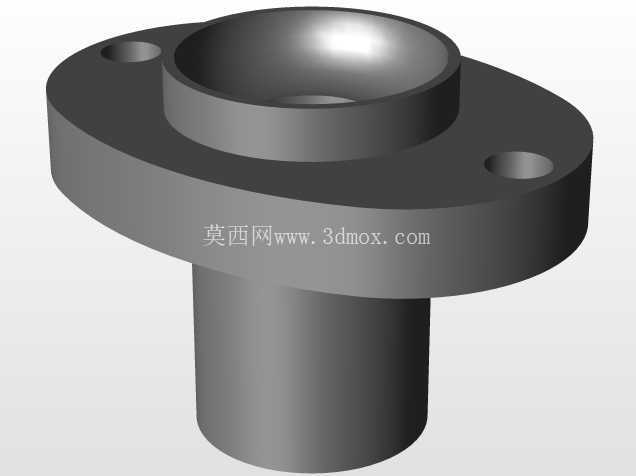

　　中部的圆柱形筒体为物料的垂直输送通道，内壁做了光滑过渡处理，没有台阶、死角结构，能够避免物料在通道内残留积料，尤其是针对流动性一般的粉体物料，光滑的内壁可以降低物料挂壁的概率，减少批次生产后的清洁工作量，也能避免不同批次物料交叉污染的风险。上部的法兰盘结构承担了执行端的连接功能，法兰盘上设置的两个对称布置的导向立柱，配合六角锁紧螺母，可以对对接的填充执行头进行周向定位，限制执行头的转动自由度，保证执行头的出料口与下方筒体通道始终保持同轴度，导向柱的直径与安装孔采用间隙配合设计，既可以保证拆装时的便捷性，又能控制配合间隙在合理范围内，避免定位偏差过大。

　　法兰盘与中部筒体的连接位置做了加厚处理，能够承受执行头下压过程中产生的轴向冲击力，避免长期受力后连接位置出现变形、开裂的问题。从设计思路层面，整个结构采用分层装配的设计逻辑，底部安装板、中部筒体、上部法兰、导向柱均为可拆分的独立零件，没有采用一体化焊接结构，一方面是为了加工时的便利性，各个零件可以分别采用车削、铣削的工艺加工，降低复杂结构的加工难度，控制加工成本；另一方面是为了后期维护更换的便捷性，如果某个部位出现磨损、损坏，不需要整体更换整个组件，只需要更换对应的损坏零件即可，降低设备的运维成本。

　　在安装边界方面，底部方形安装板的边长尺寸适配常规小型填充设备的安装工位间距，安装孔的孔距符合通用设备的安装孔位标准，可以直接替换原有老旧设备上的同类型基座，不需要对原有设备的台架进行二次打孔改造；上部导向柱的中心距、伸出高度适配常规规格的螺杆式、气压式填充执行头，对接时不需要额外加工转接件，直接通过螺母锁紧即可完成装配；中部筒体的内径尺寸匹配常用的小剂量填充出料口径，能够覆盖10g到500g区间的颗粒、粉体物料填充需求。结构的材质选择上，与物料接触的筒体、法兰部位可根据使用场景选用不锈钢或者硬质阳极氧化铝合金材质，满足食品、医药行业的卫生要求，外部的支撑、紧固零件可采用碳钢做表面防锈处理，平衡结构强度与制造成本。在实际使用过程中，该结构还可以根据填充物料的特性，在筒体侧壁加装补气孔位，针对流动性差的超细粉体，通过辅助补气的方式避免物料在筒体内出现架桥、堵料的情况，整体结构的拓展性较强，不需要对主体结构做大的改动即可适配不同的工况需求。
