固定翼无人运输机气动外形结构数模

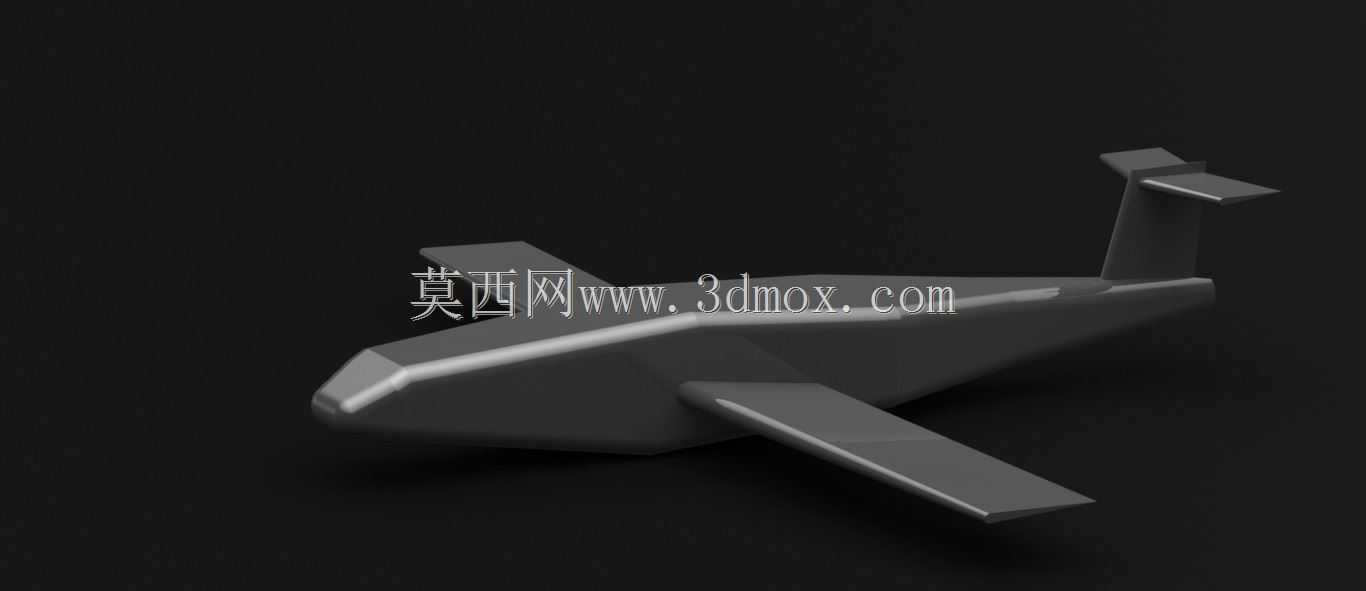

　　该数模围绕小型固定翼无人运输平台的总体气动外形展开，主体采用上单翼、后机身垂尾和平尾组合的常规布局，机身沿航向呈连续流线收束，机头段设置圆润过渡的钝形前缘，用于降低低速巡航状态下的迎风阻力，同时为机头任务舱、飞控设备或观测载荷预留安装空间。机身中段截面保持相对饱满的容积，可容纳电池组、航电板、货舱框架与承力隔框，机翼与机身对接区域布置在机身顶部，能够避免翼身干涉货舱开口，也便于机翼主梁贯穿机身形成连续传力路径。

　　机翼采用大展弦比平直翼思路，翼面从根部到梢部带有适度厚度变化，翼型前缘圆润、后缘薄而平直，适合低速、长航时飞行任务。机翼外段与机身之间保留明确的安装边界，后续详细设计时可在翼根内部布置主梁、肋板、蒙皮和快拆接头；若用于物流补给、边境巡检、农林巡查或地理测绘，机翼下方还可根据任务需要扩展吊舱、支架或小型投放机构。模型中机翼表面以连续曲面表达，没有加入过多细小结构，目的是在总体方案阶段先校核翼身融合、投影面积、姿态视线和外部挂载空间。

　　尾翼部分由垂直安定面和水平尾翼组成，垂尾位于后机身上方，平尾布置在垂尾根部附近，形成方向与俯仰稳定通道。后机身从机翼后缘向后逐渐收窄，既能够减少尾部结构死重，也可为螺旋桨动力或尾推动力留出装配位置。若实际平台选用尾推方案，电机座、桨叶安全间隙和尾翼振动隔离需要在该外形基础上继续细化；若改为机头牵引动力，则需重新校核机头重心、桨盘直径与起落架高度之间的关系。

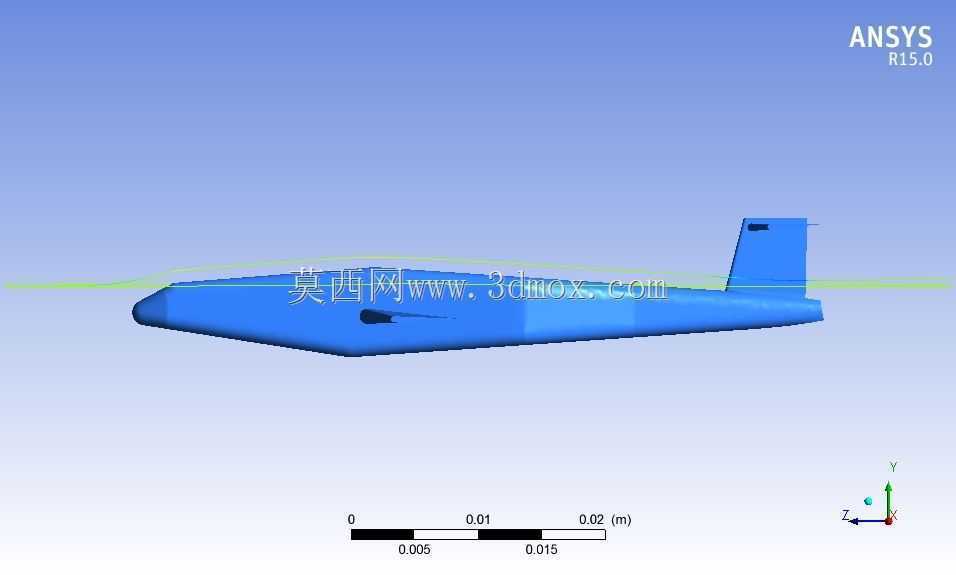

　　从工程使用角度看，这类外形并不只是展示用机体，而是无人机总体布置、气动分析和结构拆分的基础。开展CFD计算时，可将机身、机翼、尾翼作为连续外流场边界，重点观察机翼上表面压力分布、翼根附近气流交汇、尾翼处洗流影响以及机身底部低速区范围。对于需要长时间巡航的任务，翼面升阻比、纵向静稳定性和横向配平能力比单纯外观锐利更重要；对于短距起降场景，则还要结合襟副翼、增升装置和起落架布局进一步评估。

　　建模过程中，机身侧面与机翼下缘的过渡需要保持曲率连续，避免在网格划分时出现局部碎面。翼尖、尾翼端部和机头棱线处虽然视觉上棱角明显，但在真实工程中可根据制造工艺选择圆角或复合材料铺层过渡。若采用泡沫芯加蒙皮工艺，外形曲面可直接作为加工基准；若采用碳管骨架加轻木肋板工艺，则需从该外形中反切翼肋站位、机身隔框截面和尾翼支撑点。

　　安装边界方面，机翼根部应预留主梁穿入机身的直线通道，机身内部隔框间距需要兼顾电池更换、货舱装载和线缆敷设；尾翼附近要保证舵机摇臂、拉杆或拉线的运动空间，避免与后机身蒙皮发生摩擦。整机重心通常控制在机翼气动焦点附近偏前位置，因此电池、任务载荷和货舱质量布置不能只看可用空间，还要与机翼平均气动弦长位置联动校核。对于地面操作，机身腹部可设置滑行着陆接触区，若增加轮式起落架，主轮应位于重心稍后方，尾轮或前支点则需配合抬头着陆姿态。

　　该数模适合在方案论证阶段用于外形评审、流场分析前处理、机体分区拆件和任务舱空间讨论。它把运输机最关键的翼身尾关系集中表达出来，结构工程师可以据此继续补充隔框、梁、接头和蒙皮厚度，气动工程师可以围绕翼型与尾翼容量开展迭代，总体设计人员则能够把载荷、动力、航程和起降方式放到同一外形框架下平衡。
