嵌入式多色LED天花射灯结构设计

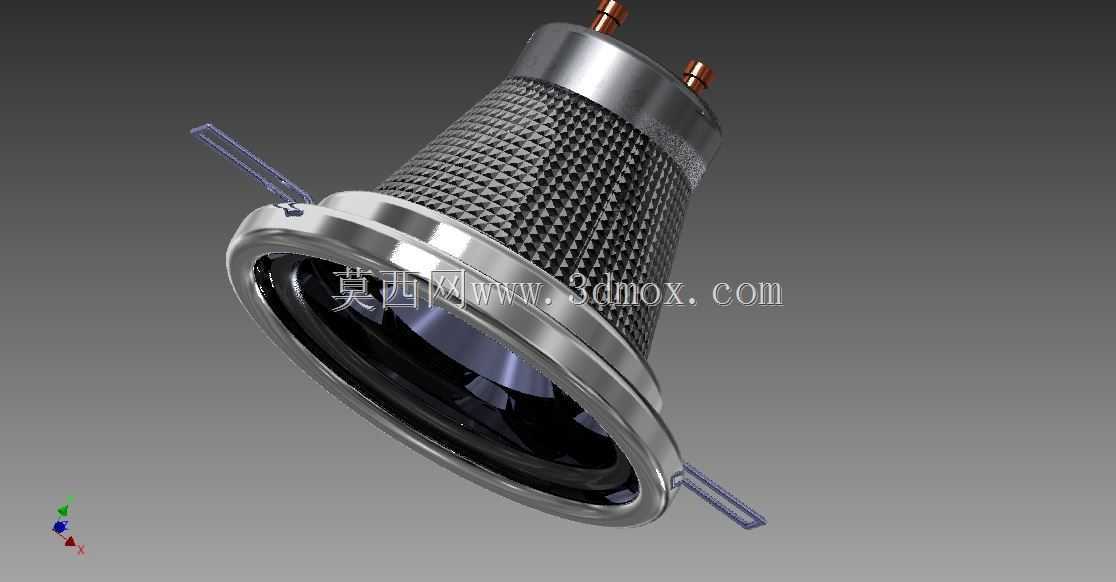

　　这款嵌入式LED射灯的结构设计，核心围绕家装、商照场景的顶面嵌入式安装需求展开，日常可用于家庭客厅吊顶辅助照明、商铺展柜重点照明、办公区域局部补光等场景，区别于明装灯具，嵌入式结构能完全隐藏于吊顶内部，仅保留出光面与顶面齐平，不会破坏顶面的整体视觉完整性。从功能特性来看，该结构预留了多组光源安装位，可根据实际使用需求搭配单色或多色LED灯珠，既可以实现基础的白光照明功能，也能通过不同色光的组合实现氛围照明效果，适配不同场景的光效需求。设计过程中首先考虑了安装边界的适配性，两侧设置的弹性卡簧结构，是嵌入式天花灯的通用安装结构，安装时只需将卡簧向上掰起，将灯体整体塞入预先开好的吊顶安装孔内，卡簧会依靠自身弹性抵在吊顶背面，

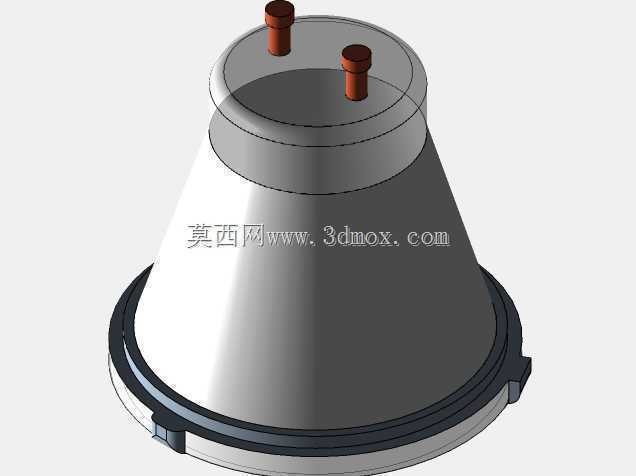

　　实现灯体的快速固定，无需额外打螺丝固定，适配常规厚度的石膏板、矿棉板吊顶，安装孔位预留尺寸可适配市面主流的嵌入式射灯开孔规格，替换旧灯时无需重新扩孔，降低现场施工的改造成本。灯体的外圈采用窄边金属压环设计，既可以固定内部的反光杯与透光面罩，也能在安装后遮盖安装孔与灯体之间的缝隙，提升安装后的外观整洁度。内部的反光杯采用锥面弧形结构，每一个光源位都对应独立的反光曲面，能够将LED灯珠发出的光线进行有效聚拢，减少光线在灯体内部的漫反射损耗，提升出光效率，同时不同反光杯之间设置了隔光结构，避免多色光源之间出现串光问题，保证不同色光的出光独立性。灯体背部预留了驱动电源的安装空间与走线槽位，可将恒流驱动内置在灯体背部空腔内，

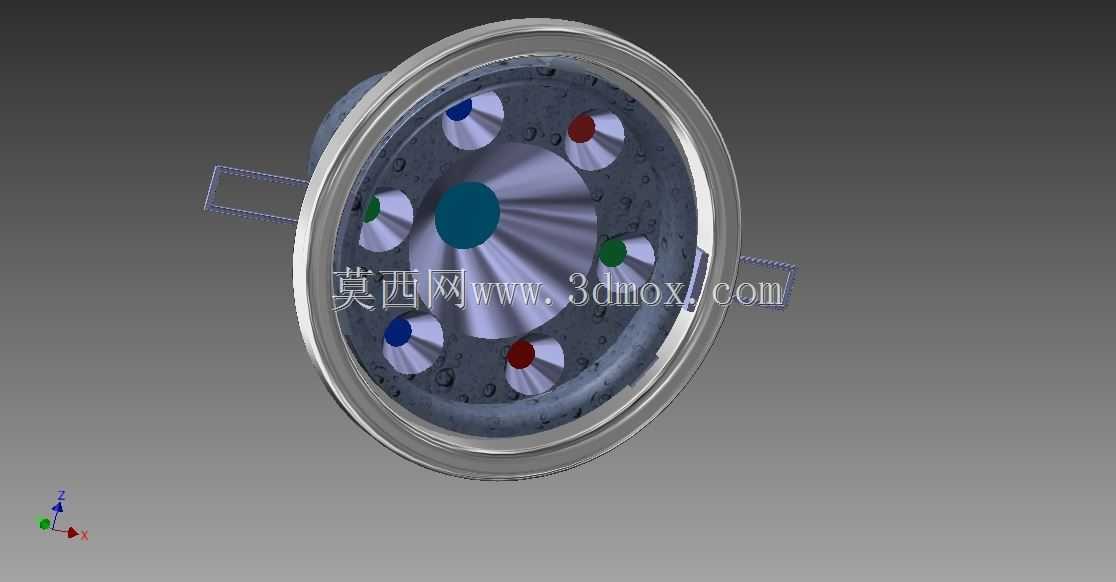

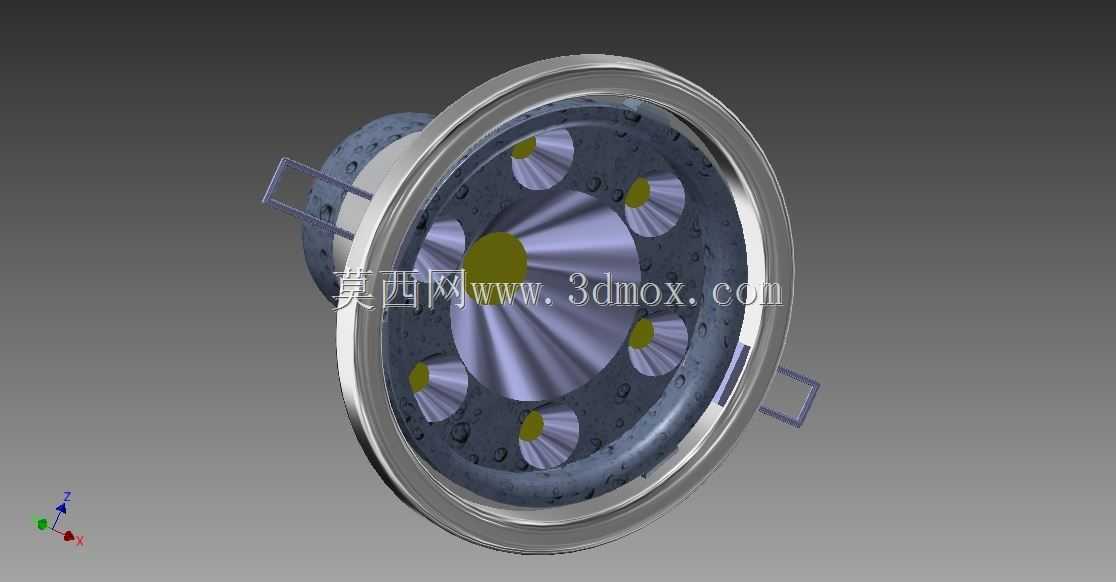

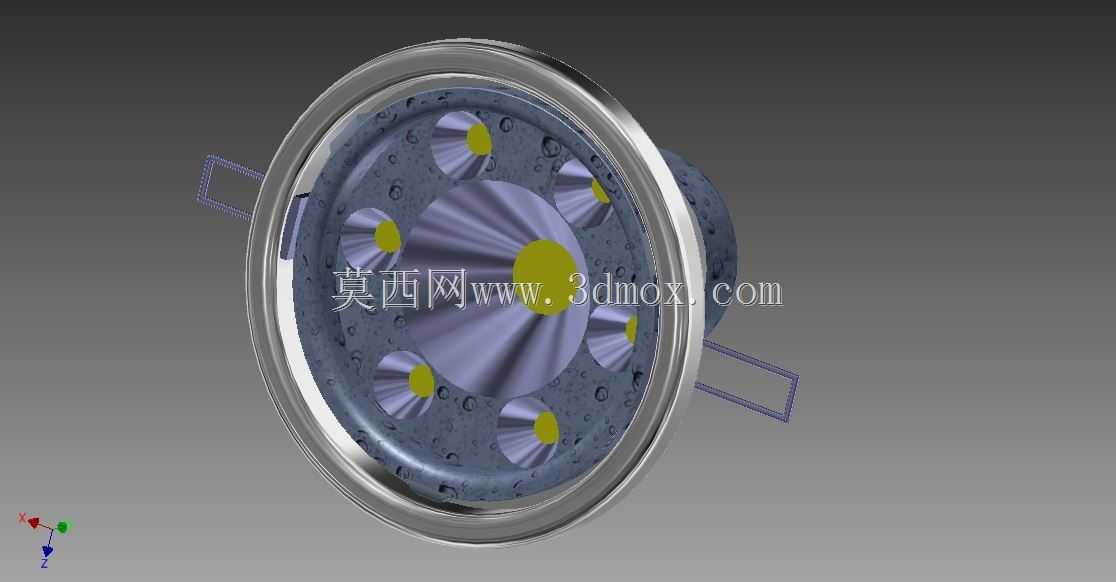

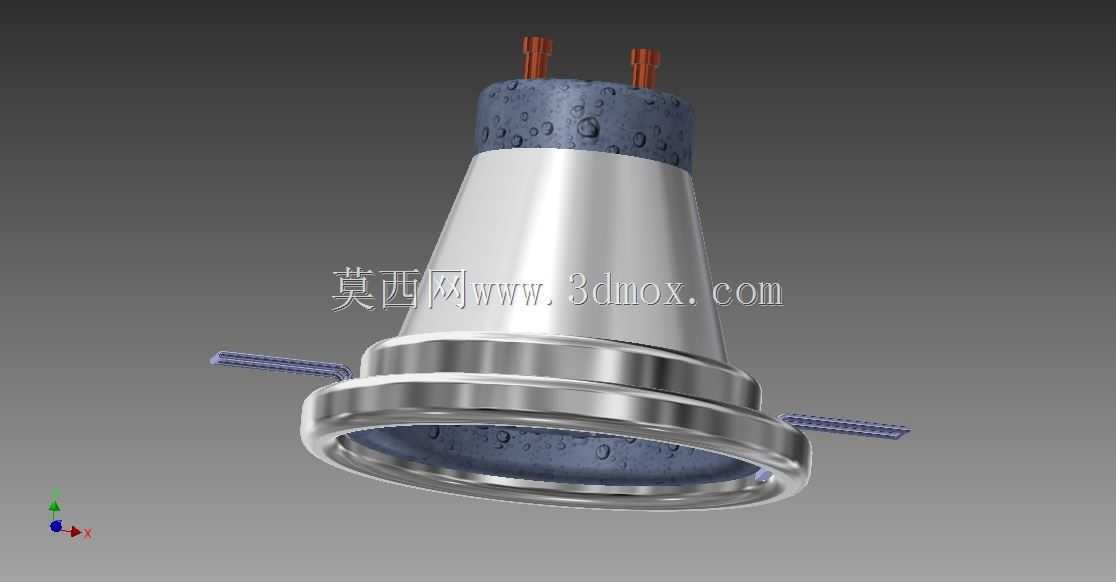

　　无需在吊顶外部额外预留驱动安装位，接线时可直接通过背部的走线孔接入市电线路，接线完成后将灯体卡入安装孔即可完成装配。散热结构的设计上，灯体外壳采用金属材质，背部与光源接触的位置设置了贴合面，能够将LED灯珠工作时产生的热量快速传导到整个金属外壳，通过外壳与吊顶内部空气的接触实现自然散热，无需额外加装散热风扇，降低灯具工作时的噪音，同时延长LED光源的使用寿命。出光面的中心位置预留了主光源安装位，周围环形分布六颗辅助光源位，这种布局既可以实现中心重点聚光照明，也能通过周围辅助光源实现环形氛围光效果，用户可根据自身需求选择焊接对应颜色的灯珠，比如在展柜使用时可搭配白光主光源加彩色辅助光源，突出展品的同时营造氛围；

　　在家庭过道使用时可全装暖白光光源，实现柔和的基础照明。灯体的整体厚度控制在常规吊顶的内部空腔允许范围内，不会出现安装后灯体背部顶到吊顶内管线的问题，设计时也预留了足够的安全间隙，避免灯体工作时的热量影响到吊顶内的电线。两侧的卡簧采用弹性金属片材质，表面做了防锈处理，长期在吊顶内的潮湿环境下使用也不会出现锈蚀失效的问题，卡簧的弯折角度经过优化，安装时不需要过大的力度就能将灯体塞入安装孔，拆卸时也只需用手扣住灯体外圈向下拉即可，方便后期的维护与光源更换。
