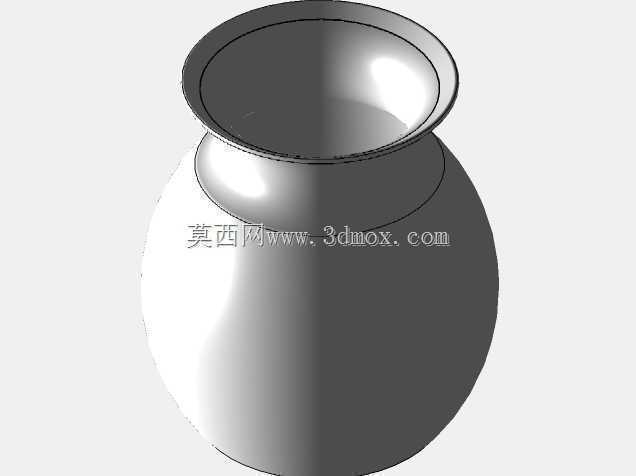

网格曲面球形广口容器结构设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:530244
  • 网格曲面球形广口容器结构设计
  • 网格曲面球形广口容器结构设计
  • 网格曲面球形广口容器结构设计
  • 网格曲面球形广口容器结构设计

  这类球形广口带网格加强结构的腔体,最早是在小试级真空实验装置里接触到的,当时做低气压环境下的材料表面沉积实验,常规直筒型真空腔的边角位置容易出现气流涡旋,导致腔体内不同位置的真空度偏差超过15%,直接影响沉积层的均匀性,后来换用球形腔体结构后,腔壁到中心的径向距离一致,气流在抽气过程中能沿球面均匀导向抽气口,整腔的真空度偏差能控制在3%以内,完全满足小批量实验样件的处理要求。

  从结构设计逻辑来看,这个腔体的球形主体不是单纯为了造型做的曲面,球形结构在承压工况下的应力分布是所有回转体结构里最均匀的,同等壁厚、同等材质条件下,球形腔体的承压能力比同直径直筒腔体高40%左右,尤其是做负压工况使用时,外部大气压作用在球面上的力会沿曲面均匀分散到壁面,不会出现直筒结构两端法兰位置的应力集中问题,能有效降低长期负压工况下的结构疲劳风险。广口的设计是为了适配大尺寸样件的取放,之前做过的窄口球形真空腔,每次取放超过15cm的样件都要搭配专用工装,操作效率极低,这个广口结构的开口直径接近球体最大直径的二分之一,常规尺寸的实验样件、待处理工件都可以直接徒手放入,不需要额外设计复杂的送料机构,能大幅降低配套装置的复杂度。

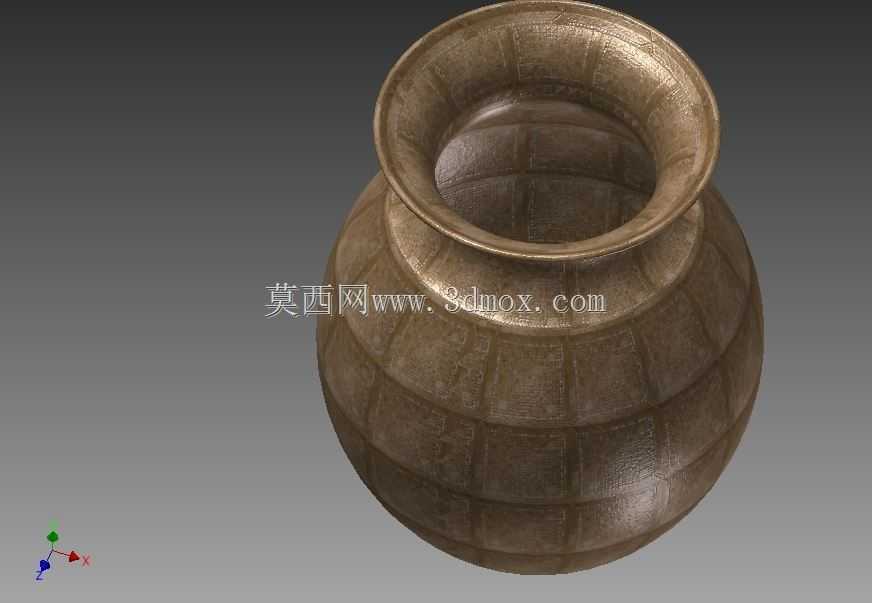

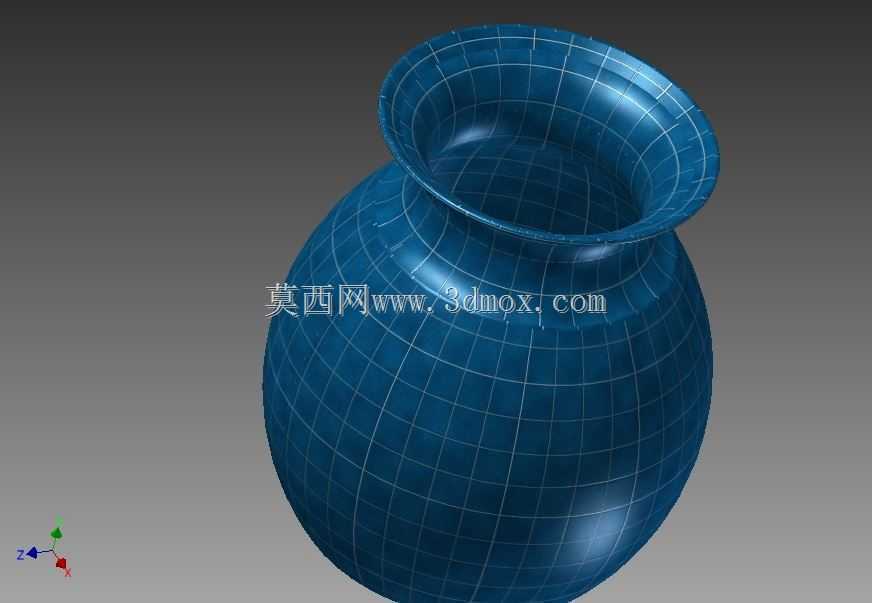

  外表面的网格结构不是装饰性的造型,是做的外置加强筋结构,很多人做薄壁真空腔的时候会单纯增加壁面厚度来提升刚性,但是壁厚增加后整个腔体的重量会大幅上升,而且壁面过厚会导致腔体的热传导效率下降,做需要控温的真空实验时,腔壁的温度传导滞后会超过20分钟,很难精准控制腔体内的环境温度。采用这种等距分布的网格加强筋,只需要在薄壁球壳外表面增加凸起的网格筋条,筋条的高度控制在壁厚的1.5倍,宽度和壁厚保持一致,就能让整个腔体的结构刚性提升60%以上,同时整体重量比同刚性的厚壁腔体轻45%左右,而且网格之间的薄壁区域可以直接贴合加热或制冷模块,热传导效率比厚壁结构高很多,能快速实现腔体内的温度调控。

  从安装边界来看,这类球形腔体的安装基准一般设置在广口的法兰端面,法兰端面的平面度需要控制在0.05mm以内,才能保证和密封胶圈完全贴合,避免负压工况下出现泄漏。球体底部不需要做额外的支撑结构,只需要在广口法兰位置做三点或四点均布的安装孔,就能把整个腔体固定在设备机架上,因为球形结构的重心和球体中心重合,法兰位置的固定受力非常均匀,不会出现偏载导致的密封面错位。如果是搭配抽气管路使用,抽气口的位置一般设置在球体的最低点,这样抽气过程中腔体内的冷凝液、微小杂质会顺着球面滑到抽气口位置被直接抽出,不会在腔体内残留堆积,减少每次实验后的清洁工作量。

  实际应用场景里,这类结构除了用在实验室小试真空装置,还可以适配小型真空浸渍、低温干燥、等离子表面处理等工况,比如做小型元器件的真空浸渍绝缘漆时,球形腔体内的均匀气压环境能让绝缘漆更好地渗透到元器件的微小缝隙里,不会出现直筒腔边角位置浸渍不充分的问题。做设计的时候要注意广口位置的翻边结构,因为广口和球体连接的位置是整个结构的应力集中点,需要做R角过渡,R角的半径不能小于壁厚的2倍,避免抽真空的时候这个位置出现应力开裂。外表面的网格筋条要和球面做一体化成型,不要采用后期焊接的方式,焊接位置的应力残留会导致长期负压循环下出现焊缝泄漏,一体化成型的网格结构不仅刚性更好,也没有焊缝泄漏的隐患。另外网格的间距不能设置得过密,过密的网格会增加加工难度,也会给后续的外表面抛光、清洁带来麻烦,一般网格间距控制在30-50mm之间,就能兼顾加强效果和加工便利性,筋条的边缘要做小圆角处理,避免安装操作的时候划伤操作人员。
