带把手双层隔温便携饮水杯结构设计

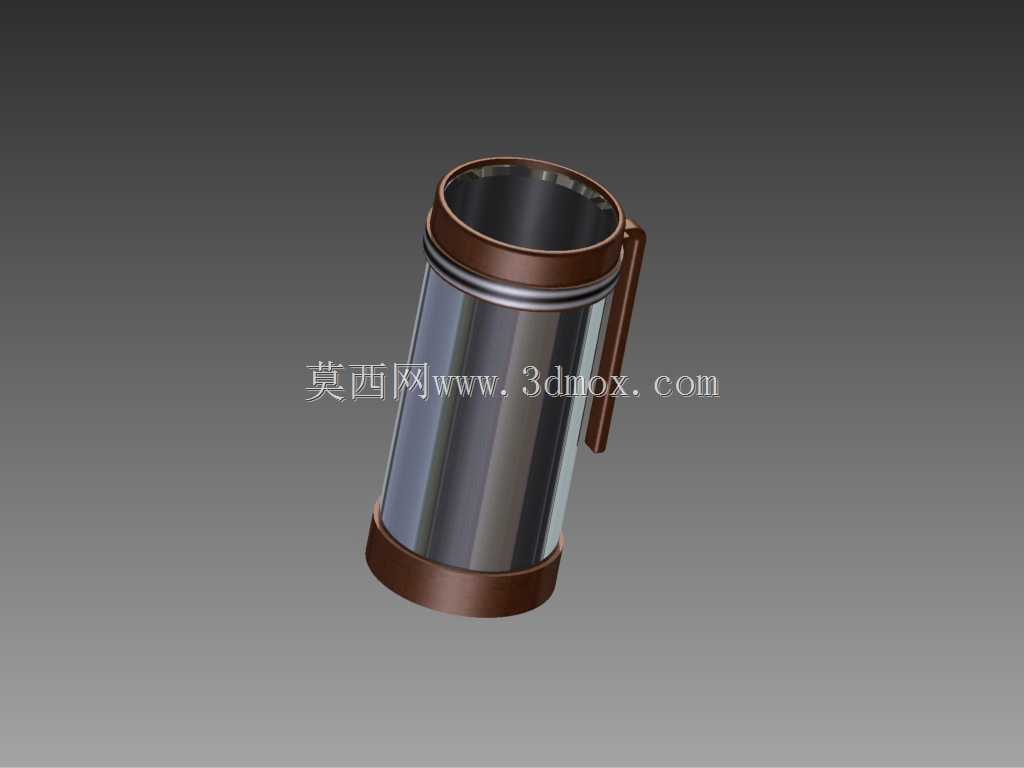

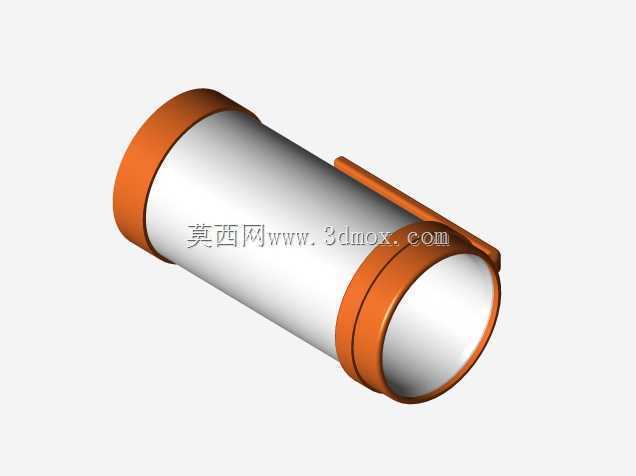

　　日常办公、居家休闲场景中，手持饮用容器的结构合理性直接影响使用体验，这款带侧把手的双层饮水杯，核心定位为单人单次热饮承载器具，可适配咖啡、热茶、温饮用水等多种液态饮品的盛装需求，适配桌面放置、手持移动等多类使用场景。从结构设计逻辑来看，杯体采用双层同轴嵌套结构，内层为食品接触级光滑容腔，外层为握持防护层，两层之间预留均匀空气隔层，利用空气低热传导特性实现隔温效果，避免盛装60摄氏度以上热饮时外层杯壁温度过高造成握持烫伤，同时也能延缓杯内饮品的温度流失速度，延长适宜饮用的温度保持时长。杯身整体采用直筒微收腰造型，底部设置加厚环形支撑底座，底座直径略大于杯身主体直径，放置在平整桌面时可形成稳定支撑面，降低意外碰倒的概率，经实际结构校验，

　　杯身倾斜15度范围内可依靠底座配重自行回正，不会出现倾洒漏液问题。侧置把手采用与上下杯圈同材质的一体化连接结构，把手内侧贴合人体四指弯曲弧度设置内凹曲面，握持时指腹可完全贴合受力面，单手握持时受力点均匀分布在指节与掌心位置，不会出现局部应力集中导致的硌手问题，把手与杯身外侧预留18毫米的握持间隙，可适配不同粗细的手指伸入握持，即使佩戴薄款劳保手套也能稳定拿取。杯口位置做卷边钝化处理，边缘圆角半径2毫米，饮用时唇部接触位置无尖锐棱角，贴合唇部轮廓，不会出现刮蹭不适感，同时卷边结构也提升了杯口的结构强度，长期使用磕碰后不易出现变形卷边问题。上下两端的装饰固定圈采用过盈配合方式压合在双层杯体的衔接位置，既可以遮挡双层结构的拼接缝隙，

　　提升外观整体性，也能对内外层杯体起到轴向固定作用，避免长期使用后内外层出现相对窜动、分层脱落的问题。在建模过程中，所有曲面衔接位置均做G2连续顺滑处理，没有突兀的折角与接缝，既方便后续生产过程中的脱模工序，也能减少日常使用中污渍残留的死角，清洁时仅需用软布擦拭即可清理表面附着的水渍与污渍，无清洁盲区。从安装边界来看，这款杯体总高度控制在150毫米范围内，最大外径82毫米，可适配常规车载杯架、桌面杯垫的尺寸要求，放置在常规办公桌边时不会超出桌面边缘，收纳时可平稳放置在常规橱柜层板上，层板间距预留160毫米即可顺利取放。结构设计时充分考虑了不同使用场景的受力情况，把手与杯身的连接位置做了加厚加强筋处理，

　　满杯盛装状态下单手提拿把手不会出现连接位置开裂、断裂的问题，可承受1.5倍满杯重量的静载荷测试，满足日常使用的强度要求。杯体内层容腔的有效容积设置为380毫升，刚好适配单人单次冲饮的容量需求，既不会因为容量过大导致饮品久放降温，也不会因为容量过小需要频繁续加饮品。整体结构无多余复杂零件，所有部件均可通过常规注塑、钣金压合工艺实现量产，装配工序简单，仅需将内外层杯体嵌套后压合上下固定圈、卡装把手即可完成整机组装，生产过程中无复杂粘接、焊接工序，良品率易管控。
